Установка распределителя (77.64.001-1) ДТ-75М. Каталог 1996г.

Узлы и детали масляного бака ДТ-75М Распределитель в сборе (Р75-В3А-002) ДТ-75М

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение

Номер детали на чертеже:

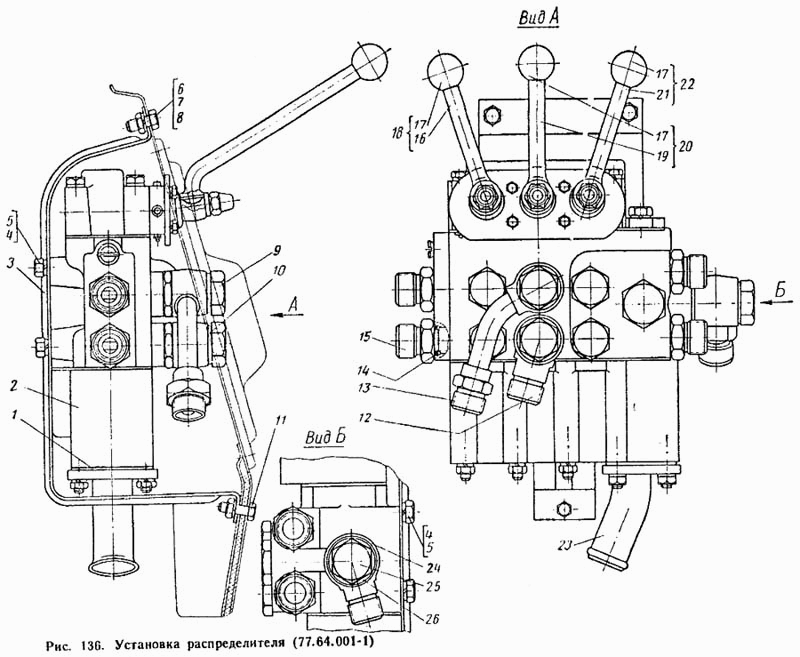

Установка распределителя

Заводской номер: 77.64.001-1 Количество на модель: 1
77.64.001-1
1
1

Номер детали на чертеже:

1

Прокладка

Заводской номер: 54.53.402 Количество на модель: 1
54.53.402
1
2

Номер детали на чертеже:

2

Установочный чертеж распределителя (распределитель в сборе)

Заводской номер: Р75-В3А-002 Количество на модель: 1
Р75-В3А-002
1
3

Номер детали на чертеже:

3

Кронштейн распределителя

Заводской номер: 77.64.109 Количество на модель: 1
77.64.109
1
4

Номер детали на чертеже:

4

Болт М10Х20, ГОСТ 7796-62

Заводской номер: Болт М10Х20 Количество на модель: 4
Болт М10Х20
4
5

Номер детали на чертеже:

5

Шайба пружинная 10Н, ГОСТ 6402-61

Заводской номер: Шайба пружинная 10Н Количество на модель: 4
Шайба пружинная 10Н
4
6

Номер детали на чертеже:

6

Болт М8Х20, ГОСТ 7796-62

Заводской номер: Болт М8Х20 Количество на модель: 1
Болт М8Х20
1
7

Номер детали на чертеже:

7

Гайка М8, ГОСТ 5915-62

Заводской номер: Гайка М8 Количество на модель: 3
Гайка М8
3
8

Номер детали на чертеже:

8

Шайба пружинная 8Н, ГОСТ 6402-61

Заводской номер: Шайба пружинная 8Н Количество на модель: 3
Шайба пружинная 8Н
3
9

Номер детали на чертеже:

9

Болт

Заводской номер: 77.64.105 Количество на модель: 2
77.64.105
2
10

Номер детали на чертеже:

10

Шайба малая

Заводской номер: 77.64.114 Количество на модель: 4
77.64.114
4
11

Номер детали на чертеже:

11

Болт М8Х30, ГОСТ 7796-62

Заводской номер: Болт М8Х30 Количество на модель: 1
Болт М8Х30
1
12

Номер детали на чертеже:

12

Угольник поворотный

Заводской номер: 77.64.106 Количество на модель: 1
77.64.106
1
13

Номер детали на чертеже:

13

Трубка в сборе

Заводской номер: 77.64.013 Количество на модель: 1
77.64.013
1
14

Номер детали на чертеже:

14

Кольцо уплотнительное

Заводской номер: 54.53.407 Количество на модель: 4
54.53.407
4
15

Номер детали на чертеже:

15

Штуцер М20Х2 (М27Х1,5)

Заводской номер: 54.53.404 Количество на модель: 4
54.53.404
4
16

Номер детали на чертеже:

16

Рычаг левый

Заводской номер: 77.64.111 Количество на модель: 1
77.64.111
1
17

Номер детали на чертеже:

17

Рукоятка рычага

Заводской номер: 54.53.417 Количество на модель: 1
54.53.417
1
18

Номер детали на чертеже:

18

Рычаг левый в сборе

Заводской номер: 77.64.014 Количество на модель: 1
77.64.014
1
19

Номер детали на чертеже:

19

Рычаг средний

Заводской номер: 77.64.112 Количество на модель: 1
77.64.112
1
20

Номер детали на чертеже:

20

Рычаг средний в сборе

Заводской номер: 77.64.015 Количество на модель: 1
77.64.015
1
21

Номер детали на чертеже:

21

Рычаг правый

Заводской номер: 77.64.113 Количество на модель: 1
77.64.113
1
22

Номер детали на чертеже:

22

Рычаг правый в сборе

Заводской номер: 77.64.016 Количество на модель: 1
77.64.016
1
23

Номер детали на чертеже:

23

Патрубок сливной в сборе

Заводской номер: 77.64.012 Количество на модель: 1
77.64.012
1
24

Номер детали на чертеже:

24

Угольник поворотный большой

Заводской номер: 77.64.107 Количество на модель: 1
77.64.107
1
25

Номер детали на чертеже:

25

Болт поворотного угольника

Заводской номер: 77.64.108 Количество на модель: 1
77.64.108
1
26

Номер детали на чертеже:

26

Шайба большая

Заводской номер: 77.64.115 Количество на модель: 2
77.64.115
2
27

Номер детали на чертеже:

27

Бустер

Заводской номер: Р75-В-025 Количество на модель: 3
Р75-В-025
3
29

Номер детали на чертеже:

29

Пружина бустера

Заводской номер: Р75-В-036 Количество на модель: 3
Р75-В-036
3
30

Номер детали на чертеже:

30

Направляющая клапана бустера

Заводской номер: Р75-В-045 Количество на модель: 3
Р75-В-045
3
31

Номер детали на чертеже:

31

Клапан бустера

Заводской номер: Р75-В-026 Количество на модель: 3
Р75-В-026
3
32

Номер детали на чертеже:

32

Гнездо клапана бустера

Заводской номер: Р75-В-027 Количество на модель: 3
Р75-В-027
3
33

Номер детали на чертеже:

33

Гильза золотника

Заводской номер: Р75-В-046 Количество на модель: 3
Р75-В-046
3
34

Номер детали на чертеже:

34

Гильза золотника в сборе

Заводской номер: Р75-В-006 Количество на модель: 3
Р75-В-006
3
37

Номер детали на чертеже:

37

Стакан нижний

Заводской номер: Р75-033 Количество на модель: 3
Р75-033
3
39

Номер детали на чертеже:

39

Пружина золотника

Заводской номер: Р75-035 Количество на модель: 3
Р75-035
3
40

Номер детали на чертеже:

40

Втулка фиксаторная

Заводской номер: Р75-В-029 Количество на модель: 3
Р75-В-029
3
41

Номер детали на чертеже:

41

Стакан верхний

Заводской номер: Р75-034 Количество на модель: 3
Р75-034
3
42

Номер детали на чертеже:

42

Пружина фиксатора

Заводской номер: Р75-В-032 Количество на модель: 3
Р75-В-032
3
43

Номер детали на чертеже:

43

Фиксатор

Заводской номер: Р75-В-030 Количество на модель: 15
Р75-В-030
15
44

Номер детали на чертеже:

44

Обойма фиксатора

Заводской номер: Р75-В-031 Количество на модель: 3
Р75-В-031
3
45

Номер детали на чертеже:

45

Золотник

Заводской номер: Р75-В-024А Количество на модель: 3
Р75-В-024А
3
46

Номер детали на чертеже:

46

Прокладка

Заводской номер: Р75-В-028 Количество на модель: 3
Р75-В-028
3
48

Номер детали на чертеже:

48

Корпус распределителя в сборе

Заводской номер: Р75-В3А-004 Количество на модель: 1
Р75-В3А-004
1
49

Номер детали на чертеже:

49

Кольцо уплотнительное

Заводской номер: НШ10-0101034 Количество на модель: 4
НШ10-0101034
4
50

Номер детали на чертеже:

50

Заглушка

Заводской номер: Р75-066 Количество на модель: 4
Р75-066
4
56

Номер детали на чертеже:

56

Упор

Заводской номер: Р75-071Б Количество на модель: 1
Р75-071Б
1
57

Номер детали на чертеже:

57

Прокладка под упор

Заводской номер: Р75-074 Количество на модель: 1
Р75-074
1
58

Номер детали на чертеже:

58

Пружина перепускного клапана

Заводской номер: Р75-072 Количество на модель: 1
Р75-072
1
59

Номер детали на чертеже:

59

Кольцо уплотнительное

Заводской номер: НШ10-0101031 Количество на модель: 1
НШ10-0101031
1
60

Номер детали на чертеже:

60

Направляющая клапана

Заводской номер: Р75-073А Количество на модель: 1
Р75-073А
1
61

Номер детали на чертеже:

61

Клапан перепускной

Заводской номер: Р40/75-0808041Б Количество на модель: 1
Р40/75-0808041Б
1
62

Номер детали на чертеже:

62

Клапан перепускной в сборе

Заводской номер: Р75-007 Количество на модель: 1
Р75-007
1
64

Номер детали на чертеже:

64

Заглушка

Заводской номер: Р75-067 Количество на модель: 1
Р75-067
1
65

Номер детали на чертеже:

65

Прокладка нижняя

Заводской номер: Р40/75-0808039А Количество на модель: 1
Р40/75-0808039А
1
405406
ВИТЯЗЬ
Р80(3)*РК 202
Ремкомплект гидрораспределителя Р-80 3/1-222.444 МТЗ, ЮМЗ, ДТ-75, с полиам.вкл., паронит (№201) ВИТЯЗЬ
Код: 405406
Артикул: Р80(3)*РК, 202
110 в наличии

На складах : 110 шт.

12 шт. Иркутск 66 шт. Машково д., Люберецкий р-н 3 шт. Москва, Варшавское ш. 2 шт. Москва, Кетчерская ул. 1 шт. Москва, Рябиновая ул. 5 шт. Королев, Ярославский пр-д. 1 шт. Москва, Каширское ш. 3 шт. Москва, Хабаровская ул. 3 шт. Красногорск 2 шт. Нижний Новгород 7 шт. Новосибирск 1 шт. Нефтекамск 4 шт. Пермь
Производитель: ВИТЯЗЬ
085838
РУСЛАН-КОМПЛЕКТ
Р80(3)*РК 302/ 502, Р40/ 75-0808039А
Ремкомплект гидрораспределителя Р-80 с пластмассовыми кольцами (3 секции) (№302/502) РК
Код: 085838
Артикул: Р80(3)*РК, 302/ 502, Р40/ 75-0808039А
Нет в наличии

На складах : Нет в наличии

Производитель: РУСЛАН-КОМПЛЕКТ
405386
ВИТЯЗЬ
Р80(3)*РК 201
Ремкомплект гидрораспределителя Р-80 3/1-222.444 МТЗ, ЮМЗ, ДТ-75, Т-151 (№201) ВИТЯЗЬ
Код: 405386
Артикул: Р80(3)*РК, 201
107 в наличии

На складах : 107 шт.

20 шт. Иркутск 14 шт. Люберцы, Мира ул. 34 шт. Машково д., Люберецкий р-н 1 шт. Москва, Варшавское ш. 7 шт. Москва, Кетчерская ул. 2 шт. Москва, Рябиновая ул. 4 шт. Королев, Ярославский пр-д. 1 шт. Москва, Каширское ш. 3 шт. Москва, Хабаровская ул. 8 шт. Красногорск 2 шт. Екатеринбург 6 шт. Нижний Новгород 3 шт. Нефтекамск 2 шт. Пермь
Производитель: ВИТЯЗЬ
66

Номер детали на чертеже:

66

Крышка нижняя

Заводской номер: Р75-3-023 Количество на модель: 1
Р75-3-023
1
69

Номер детали на чертеже:

69

Клапан предохранительный

Заводской номер: Р40/75-0808062 Количество на модель: 1
Р40/75-0808062
1
70

Номер детали на чертеже:

70

Направляющая предохранительного клапана

Заводской номер: Р40/75-0808059А Количество на модель: 1
Р40/75-0808059А
1
71

Номер детали на чертеже:

71

Винт регулировочный

Заводской номер: Р40/75-0808049А Количество на модель: 1
Р40/75-0808049А
1
71

Номер детали на чертеже:

71

Пружина предохранительного клапана

Заводской номер: Р40/75-0808048Б Количество на модель: 1
Р40/75-0808048Б
1
73

Номер детали на чертеже:

73

Гайка

Заводской номер: Р40/75-0808058А Количество на модель: 1
Р40/75-0808058А
1
74

Номер детали на чертеже:

74

Прокладка

Заводской номер: Р40/75-0808050Б Количество на модель: 2
Р40/75-0808050Б
2
75

Номер детали на чертеже:

75

Колпачок

Заводской номер: Р40/75-0808051А Количество на модель: 1
Р40/75-0808051А
1
76

Номер детали на чертеже:

76

Крышка верхняя

Заводской номер: Р75-3-022А Количество на модель: 1
Р75-3-022А
1
77

Номер детали на чертеже:

77

Кольцо нижнее

Заводской номер: Р75-064 Количество на модель: 3
Р75-064
3
78

Номер детали на чертеже:

78

Кольцо уплотнительное

Заводской номер: НШ46-0505037 Количество на модель: 3
НШ46-0505037
3
79

Номер детали на чертеже:

79

Кольцо верхнее

Заводской номер: Р75-065 Количество на модель: 3
Р75-065
3
80

Номер детали на чертеже:

80

Пластина пыльника

Заводской номер: Р75-3-055Б-1 Количество на модель: 1
Р75-3-055Б-1
1
82

Номер детали на чертеже:

82

Колпачок рукоятки

Заводской номер: Р40/75-0808061А Количество на модель: 3
Р40/75-0808061А
3
85

Номер детали на чертеже:

85

Пыльник гофрированный

Заводской номер: Р75-056 Количество на модель: 3
Р75-056
3
405406
ВИТЯЗЬ
Р80(3)*РК 202
Ремкомплект гидрораспределителя Р-80 3/1-222.444 МТЗ, ЮМЗ, ДТ-75, с полиам.вкл., паронит (№201) ВИТЯЗЬ
Код: 405406
Артикул: Р80(3)*РК, 202
110 в наличии

На складах : 110 шт.

12 шт. Иркутск 66 шт. Машково д., Люберецкий р-н 3 шт. Москва, Варшавское ш. 2 шт. Москва, Кетчерская ул. 1 шт. Москва, Рябиновая ул. 5 шт. Королев, Ярославский пр-д. 1 шт. Москва, Каширское ш. 3 шт. Москва, Хабаровская ул. 3 шт. Красногорск 2 шт. Нижний Новгород 7 шт. Новосибирск 1 шт. Нефтекамск 4 шт. Пермь
Производитель: ВИТЯЗЬ
085838
РУСЛАН-КОМПЛЕКТ
Р80(3)*РК 302/ 502, Р40/ 75-0808039А
Ремкомплект гидрораспределителя Р-80 с пластмассовыми кольцами (3 секции) (№302/502) РК
Код: 085838
Артикул: Р80(3)*РК, 302/ 502, Р40/ 75-0808039А
Нет в наличии

На складах : Нет в наличии

Производитель: РУСЛАН-КОМПЛЕКТ
405374
ВИТЯЗЬ
Р80(2)*РК 207
Ремкомплект гидрораспределителя Р-80 (2 секции) (№207) ВИТЯЗЬ
Код: 405374
Артикул: Р80(2)*РК, 207
14 в наличии

На складах : 14 шт.

3 шт. Люберцы, Мира ул. 6 шт. Машково д., Люберецкий р-н 5 шт. Нижний Новгород
Производитель: ВИТЯЗЬ
405386
ВИТЯЗЬ
Р80(3)*РК 201
Ремкомплект гидрораспределителя Р-80 3/1-222.444 МТЗ, ЮМЗ, ДТ-75, Т-151 (№201) ВИТЯЗЬ
Код: 405386
Артикул: Р80(3)*РК, 201
107 в наличии

На складах : 107 шт.

20 шт. Иркутск 14 шт. Люберцы, Мира ул. 34 шт. Машково д., Люберецкий р-н 1 шт. Москва, Варшавское ш. 7 шт. Москва, Кетчерская ул. 2 шт. Москва, Рябиновая ул. 4 шт. Королев, Ярославский пр-д. 1 шт. Москва, Каширское ш. 3 шт. Москва, Хабаровская ул. 8 шт. Красногорск 2 шт. Екатеринбург 6 шт. Нижний Новгород 3 шт. Нефтекамск 2 шт. Пермь
Производитель: ВИТЯЗЬ
405421
ВИТЯЗЬ
Р80(2)*РК 206
Ремкомплект гидрораспределителя Р-80 с полиамидными вкладышами (2 секции) (№206) ВИТЯЗЬ
Код: 405421
Артикул: Р80(2)*РК, 206
29 в наличии

На складах : 29 шт.

21 шт. Машково д., Люберецкий р-н 3 шт. Москва, Кетчерская ул. 1 шт. Москва, Рябиновая ул. 4 шт. Нижний Новгород
Производитель: ВИТЯЗЬ
86

Номер детали на чертеже:

86

Пластина колец

Заводской номер: Р75-3-057 Количество на модель: 1
Р75-3-057
1
Узлы и детали масляного бака ДТ-75М Распределитель в сборе (Р75-В3А-002) ДТ-75М
Вернуться в раздел каталога
