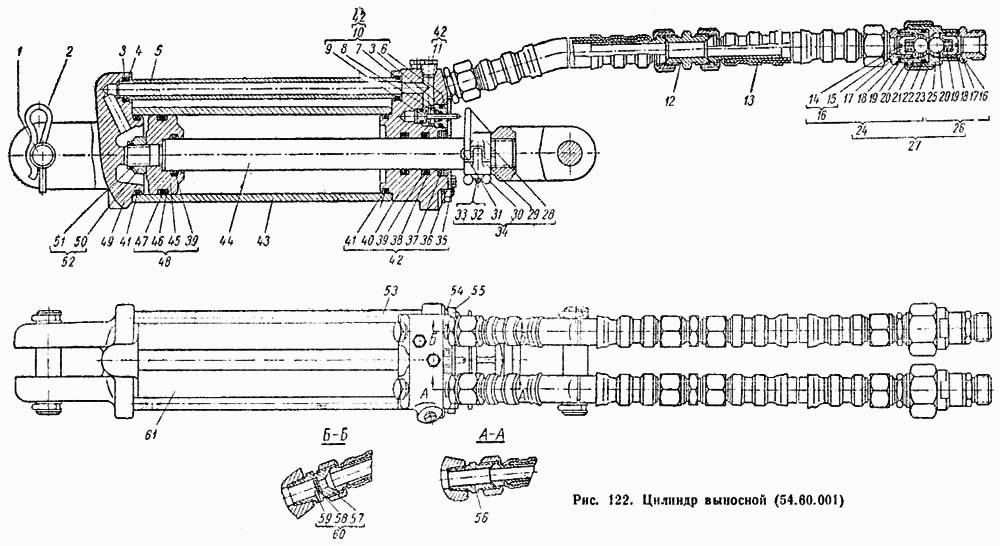

Цилиндр выносной (54.60.001) ДТ-75М. Каталог 1996г.

Детали основного цилиндра ДТ-75М Узлы и детали выносного цилиндра ДТ-75М

Вид отображения:

Детали справа

По ширине экрана

54.60.001

1

1

2

3

4

5

6

7

8

9

10

11

12

13

16

20

22

23

24

24

25

26

27

27

28

29

30

31

32

33

34

34

35

36

37

38

39

39

40

40

41

42

43

44

45

45

46

46

47

48

49

50

51

51

52

53

53

54

55

60

61

65

66

67

78

79

87

92

93

95

Масштаб

Исходный размер Вместить изображение

№

Инфо

Название детали

Заводской номер

Количество на модель

Номер детали на чертеже:

Цилиндры выносные в сборе со шлангами (комплект)

Заводской номер: 54.60.001 Количество на модель: 2

54.60.001

2

1

Номер детали на чертеже:

1

Палец

Заводской номер: Ц90-1212037В Количество на модель: 4

Ц90-1212037В

4

1

Номер детали на чертеже:

1

Серьга цепи

Заводской номер: 77.60.126 Количество на модель: 2

77.60.126

2

2

Номер детали на чертеже:

2

Шплинт пружинный

Заводской номер: 15-62059 Количество на модель: 4

15-62059

4

3

Номер детали на чертеже:

3

Кольцо

Заводской номер: Ц90-1212046 Количество на модель: 6

Ц90-1212046

6

405528

ВИТЯЗЬ

Ц100хРК-Н/О 3008

Код: 405528

Артикул: Ц100хРК-Н/О, 3008

Производитель: ВИТЯЗЬ

405633

ВИТЯЗЬ

Ц80хРК 3006

Код: 405633

Артикул: Ц80хРК, 3006

Производитель: ВИТЯЗЬ

405776

ВИТЯЗЬ

Ц110хРК 3011

Код: 405776

Артикул: Ц110хРК, 3011

Производитель: ВИТЯЗЬ

405841

ВИТЯЗЬ

Ц75*РК 3005

Код: 405841

Артикул: Ц75*РК, 3005

Производитель: ВИТЯЗЬ

405854

ВИТЯЗЬ

Ц90*РК 3007

Код: 405854

Артикул: Ц90*РК, 3007

Производитель: ВИТЯЗЬ

406465

ВИТЯЗЬ

Ц55*РК 3003

Код: 406465

Артикул: Ц55*РК, 3003

Производитель: ВИТЯЗЬ

4

Номер детали на чертеже:

4

Шайба

Заводской номер: Ц90-1212027 Количество на модель: 4

Ц90-1212027

4

5

Номер детали на чертеже:

5

Маслопровод

Заводской номер: Ц90-1212026А Количество на модель: 2

Ц90-1212026А

2

6

Номер детали на чертеже:

6

Корпус клапана

Заводской номер: Ц90-1212033А Количество на модель: 2

Ц90-1212033А

2

7

Номер детали на чертеже:

7

Кольцо

Заводской номер: Ц90-1212047 Количество на модель: 2

Ц90-1212047

2

405528

ВИТЯЗЬ

Ц100хРК-Н/О 3008

Код: 405528

Артикул: Ц100хРК-Н/О, 3008

Производитель: ВИТЯЗЬ

405571

ВИТЯЗЬ

Ц100*РК-С/О 3009

Код: 405571

Артикул: Ц100*РК-С/О, 3009

Производитель: ВИТЯЗЬ

405776

ВИТЯЗЬ

Ц110хРК 3011

Код: 405776

Артикул: Ц110хРК, 3011

Производитель: ВИТЯЗЬ

405841

ВИТЯЗЬ

Ц75*РК 3005

Код: 405841

Артикул: Ц75*РК, 3005

Производитель: ВИТЯЗЬ

405854

ВИТЯЗЬ

Ц90*РК 3007

Код: 405854

Артикул: Ц90*РК, 3007

Производитель: ВИТЯЗЬ

406465

ВИТЯЗЬ

Ц55*РК 3003

Код: 406465

Артикул: Ц55*РК, 3003

Производитель: ВИТЯЗЬ

8

Номер детали на чертеже:

8

Втулка

Заводской номер: Ц90-1212034 Количество на модель: 2

Ц90-1212034

2

9

Номер детали на чертеже:

9

Клапан с уплотнением

Заводской номер: Ц90-1212004А Количество на модель: 2

Ц90-1212004А

2

10

Номер детали на чертеже:

10

Клапан в сборе

Заводской номер: Ц90-1212005А Количество на модель: 2

Ц90-1212005А

2

11

Номер детали на чертеже:

11

Пробка РКIII-1/4" ГОСТ 3112-54

Заводской номер: Пробка РКIII-1/4" Количество на модель: 8

Пробка РКIII-1/4"

8

12

Номер детали на чертеже:

12

Штуцер переходной

Заводской номер: 54.61.104А Количество на модель: 4

54.61.104А

4

13

Номер детали на чертеже:

13

Шланг в сборе

Заводской номер: 54.60.022 зам Количество на модель: 8

54.60.022 зам

8

16

Номер детали на чертеже:

16

Крестовина в сборе

Заводской номер: А40/50-2643003-I Количество на модель: 8

А40/50-2643003-I

8

20

Номер детали на чертеже:

20

Винт раскоса верхний

Заводской номер: 77.60.116 Количество на модель: 2

77.60.116

2

22

Номер детали на чертеже:

22

Муфта раскоса

Заводской номер: 77.60.115 Количество на модель: 2

77.60.115

2

23

Номер детали на чертеже:

23

Гайка накидная

Заводской номер: 54.60-103 Количество на модель: 4

54.60-103

4

24

Номер детали на чертеже:

24

Вилка раскоса

Заводской номер: 77.60.114-1 Количество на модель: 2

77.60.114-1

2

24

Номер детали на чертеже:

24

Клапан запорный шланга в сборе (Ф16)

Заводской номер: А60/75-4616350 Количество на модель: 4

А60/75-4616350

4

25

Номер детали на чертеже:

25

Корпус запорного клапана маслопровода

Заводской номер: А60/75-4616332 Количество на модель: 4

А60/75-4616332

4

26

Номер детали на чертеже:

26

Клапан запорный маслопровода в сборе (Ф16)

Заводской номер: А60/75-4616330 Количество на модель: 4

А60/75-4616330

4

27

Номер детали на чертеже:

27

Втулка растяжек

Заводской номер: 77.60.122 Количество на модель: 6

77.60.122

6

27

Номер детали на чертеже:

27

Запорное устройство в сборе (Ф16)

Заводской номер: А60/75-4616320 Количество на модель: 4

А60/75-4616320

4

28

Номер детали на чертеже:

28

Упор

Заводской номер: Ц90-1212028А Количество на модель: 2

Ц90-1212028А

2

29

Номер детали на чертеже:

29

Полукольцо упора нижнее

Заводской номер: Ц90-1212029А Количество на модель: 2

Ц90-1212029А

2

30

Номер детали на чертеже:

30

Гайка-барашек М6-I, ГОСТ 3032-45

Заводской номер: Гайка-барашек М6-I Количество на модель: 2

Гайка-барашек М6-I

2

31

Номер детали на чертеже:

31

Палец упора

Заводской номер: Ц90-1212030 Количество на модель: 2

Ц90-1212030

2

32

Номер детали на чертеже:

32

Болт М6Х35, ГОСТ 7798-62

Заводской номер: Болт М6Х35 Количество на модель: 2

Болт М6Х35

2

33

Номер детали на чертеже:

33

Шайба пружинная 6Н, ГОСТ 6402-61

Заводской номер: Шайба пружинная 6Н Количество на модель: 2

Шайба пружинная 6Н

2

34

Номер детали на чертеже:

34

Стойка левая в сборе

Заводской номер: 77.60.012А Количество на модель: 1

77.60.012А

1

34

Номер детали на чертеже:

34

Упор в сборе

Заводской номер: Ц90-1212003А Количество на модель: 2

Ц90-1212003А

2

35

Номер детали на чертеже:

35

Болт М6Х14, ГОСТ 7798-52

Заводской номер: Болт М6Х14 Количество на модель: 8

Болт М6Х14

8

36

Номер детали на чертеже:

36

Крышка чистиков

Заводской номер: Ц90-1212035А Количество на модель: 2

Ц90-1212035А

2

37

Номер детали на чертеже:

37

Чистик

Заводской номер: Ц90-1212036 Количество на модель: 36

Ц90-1212036

36

38

Номер детали на чертеже:

38

Прокладка

Заводской номер: Ц90-1212048 Количество на модель: 4

Ц90-1212048

4

39

Номер детали на чертеже:

39

Вал рычагов в сборе

Заводской номер: 77.60.014 Количество на модель: 1

77.60.014

1

39

Номер детали на чертеже:

39

Кольцо

Заводской номер: Ц90-1212044А Количество на модель: 6

Ц90-1212044А

6

222011

БОРИСОВ

70-3400015 РК

Код: 222011

Артикул: 70-3400015 РК,

Производитель: БОРИСОВ

405582

ВИТЯЗЬ

50-3405015*РК 3019

Код: 405582

Артикул: 50-3405015*РК, 3019

Производитель: ВИТЯЗЬ

405841

ВИТЯЗЬ

Ц75*РК 3005

Код: 405841

Артикул: Ц75*РК, 3005

Производитель: ВИТЯЗЬ

405854

ВИТЯЗЬ

Ц90*РК 3007

Код: 405854

Артикул: Ц90*РК, 3007

Производитель: ВИТЯЗЬ

406051

ВИТЯЗЬ

70-340*РК 5007

Код: 406051

Артикул: 70-340*РК, 5007

Производитель: ВИТЯЗЬ

406465

ВИТЯЗЬ

Ц55*РК 3003

Код: 406465

Артикул: Ц55*РК, 3003

Производитель: ВИТЯЗЬ

406479

ВИТЯЗЬ

45-340*РК 5008

Код: 406479

Артикул: 45-340*РК, 5008

Производитель: ВИТЯЗЬ

40

Номер детали на чертеже:

40

Крышка передняя

Заводской номер: Ц75-1111021-Б Количество на модель: 2

Ц75-1111021-Б

2

40

Номер детали на чертеже:

40

Рычаг подъемный левый

Заводской номер: 77.60.101 Количество на модель: 1

77.60.101

1

41

Номер детали на чертеже:

41

Кольцо

Заводской номер: Ц75-1111045 Количество на модель: 4

Ц75-1111045

4

42

Номер детали на чертеже:

42

Крышка передняя в сборе

Заводской номер: Ц75-1111010-А Количество на модель: 2

Ц75-1111010-А

2

43

Номер детали на чертеже:

43

Корпус

Заводской номер: Ц75-1111022 Количество на модель: 2

Ц75-1111022

2

44

Номер детали на чертеже:

44

Шток в сборе

Заводской номер: Ц90-1212002 Количество на модель: 2

Ц90-1212002

2

45

Номер детали на чертеже:

45

Поршень

Заводской номер: Ц75-1111023А Количество на модель: 2

Ц75-1111023А

2

45

Номер детали на чертеже:

45

Ось нижняя с шарнирами в сборе

Заводской номер: 77.60.039Р Количество на модель: 1

77.60.039Р

1

46

Номер детали на чертеже:

46

Прокладка

Заводской номер: Ц75-1111042 Количество на модель: 4

Ц75-1111042

4

46

Номер детали на чертеже:

46

Рычаг подъемный правый

Заводской номер: 77.60.102 Количество на модель: 1

77.60.102

1

47

Номер детали на чертеже:

47

Кольцо

Заводской номер: Ц75-1111043 Количество на модель: 2

Ц75-1111043

2

405841

ВИТЯЗЬ

Ц75*РК 3005

Код: 405841

Артикул: Ц75*РК, 3005

Производитель: ВИТЯЗЬ

48

Номер детали на чертеже:

48

Поршень в сборе

Заводской номер: Ц75-1111009 Количество на модель: 2

Ц75-1111009

2

49

Номер детали на чертеже:

49

Крышка задняя

Заводской номер: Ц75-1111020-Г Количество на модель: 2

Ц75-1111020-Г

2

50

Номер детали на чертеже:

50

Гайка

Заводской номер: Ц90-1212025А Количество на модель: 2

Ц90-1212025А

2

51

Номер детали на чертеже:

51

Кольцо упорное

Заводской номер: 77.60.112 Количество на модель: 2

77.60.112

2

51

Номер детали на чертеже:

51

Кольцо

Заводской номер: Ц90-1212050А Количество на модель: 4

Ц90-1212050А

4

52

Номер детали на чертеже:

52

Гайка в сборе

Заводской номер: Ц90-1212007-А Количество на модель: 2

Ц90-1212007-А

2

53

Номер детали на чертеже:

53

Траверса верхней тяги

Заводской номер: 77.60.109 Количество на модель: 1

77.60.109

1

53

Номер детали на чертеже:

53

Шпилька

Заводской номер: Ц90-1212041А Количество на модель: 8

Ц90-1212041А

8

54

Номер детали на чертеже:

54

Шайба пружинная 12Н, ГОСТ 6402-61

Заводской номер: Шайба пружинная 12Н Количество на модель: 8

Шайба пружинная 12Н

8

55

Номер детали на чертеже:

55

Гайка М12, ГОСТ 5915-62

Заводской номер: Гайка М12 Количество на модель: 8

Гайка М12

8

60

Номер детали на чертеже:

60

Замедлительный клапан в сборе

Заводской номер: А60/75-2751002-IIА Количество на модель: 2

А60/75-2751002-IIА

2

61

Номер детали на чертеже:

61

Цилиндр в сборе

Заводской номер: Ц75-1111001-А Количество на модель: 2

Ц75-1111001-А

2

65

Номер детали на чертеже:

65

Палец тяги в сборе

Заводской номер: 77.60.019-1 Количество на модель: 2

77.60.019-1

2

66

Номер детали на чертеже:

66

Головка задняя в сборе

Заводской номер: 77.60.020А Количество на модель: 2

77.60.020А

2

67

Номер детали на чертеже:

67

Тяга нижняя в сборе

Заводской номер: 77.60.018 Количество на модель: 2

77.60.018

2

78

Номер детали на чертеже:

78

Головка в сборе

Заводской номер: 77.60.025 Количество на модель: 1

77.60.025

1

79

Номер детали на чертеже:

79

Головка с пальцем в сборе

Заводской номер: 77.60.028 Количество на модель: 1

77.60.028

1

87

Номер детали на чертеже:

87

Тяга верхняя в сборе

Заводской номер: 77.60.023А Количество на модель: 1

77.60.023А

1

92

Номер детали на чертеже:

92

Винт растяжки с левой резьбой

Заводской номер: 77.60.120-1 Количество на модель: 2

77.60.120-1

2

93

Номер детали на чертеже:

93

Растяжка правая в сборе

Заводской номер: 77.60.037А Количество на модель: 1

77.60.037А

1

95

Номер детали на чертеже:

95

Цепочка в сборе

Заводской номер: 77.60.036 Количество на модель: 1

77.60.036

1

Детали основного цилиндра ДТ-75М Узлы и детали выносного цилиндра ДТ-75М

Вернуться в раздел каталога
