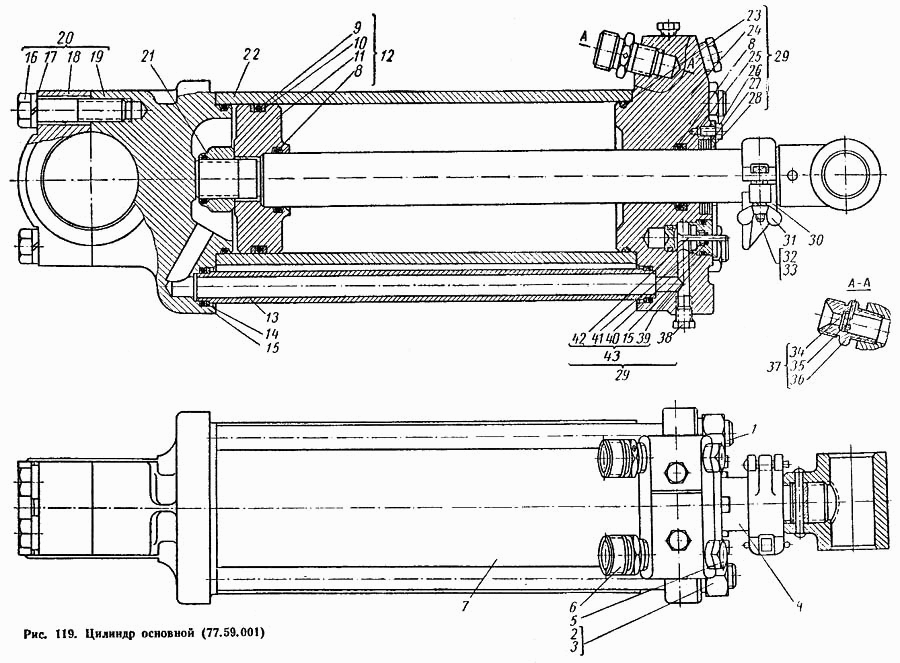

Цилиндр основной (77.59.001) ДТ-75М. Каталог 1996г.

Детали механизма навески ДТ-75М Узлы и детали основного цилиндра ДТ-75М

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение

Номер детали на чертеже:

Палец упора

Заводской номер: Ц90-1212030 Количество на модель: 1
Ц90-1212030
1

Номер детали на чертеже:

Цилиндр основной

Заводской номер: 77.59.001 Количество на модель: 1
77.59.001
1
1

Номер детали на чертеже:

1

Шпилька

Заводской номер: Ц110-1414041А Количество на модель: 4
Ц110-1414041А
4
2

Номер детали на чертеже:

2

Гайка М18, ГОСТ 5915-62

Заводской номер: Гайка М18 Количество на модель: 4
Гайка М18
4
3

Номер детали на чертеже:

3

Шайба пружинная 18Н, ГОСТ 6402-61

Заводской номер: Шайба пружинная 18Н Количество на модель: 4
Шайба пружинная 18Н
4
4

Номер детали на чертеже:

4

Шток в сборе

Заводской номер: Ц110-1414002 Количество на модель: 1
Ц110-1414002
1
5

Номер детали на чертеже:

5

Пробка резьбовая коническая КГ-1/2", ГОСТ 12720-67

Заводской номер: Пробка КГ-1/2" Количество на модель: 4
Пробка КГ-1/2"
4
6

Номер детали на чертеже:

6

Штуцер 1/3"

Заводской номер: А40/50-2637023 Количество на модель: 3
А40/50-2637023
3
7

Номер детали на чертеже:

7

Цилиндр в сборе

Заводской номер: Ц110-1414001А Количество на модель: 1
Ц110-1414001А
1
8

Номер детали на чертеже:

8

Кольцо

Заводской номер: Ц110-1414044 Количество на модель: 2
Ц110-1414044
2
405528
ВИТЯЗЬ
Ц100хРК-Н/О 3008
Ремкомплект гидроцилиндра МТЗ ЦС-100 Н/О (№3008) ВИТЯЗЬ
Код: 405528
Артикул: Ц100хРК-Н/О, 3008
153 в наличии

На складах : 153 шт.

96 шт. Машково д., Люберецкий р-н 3 шт. Москва, Варшавское ш. 1 шт. Москва, Кетчерская ул. 11 шт. Королев, Ярославский пр-д. 1 шт. Москва, Хабаровская ул. 2 шт. Красногорск 2 шт. Екатеринбург 7 шт. Нижний Новгород 6 шт. Новосибирск 3 шт. Нефтекамск 9 шт. Пермь 12 шт. Иркутск
Производитель: ВИТЯЗЬ
405571
ВИТЯЗЬ
Ц100*РК-С/О 3009
Ремкомплект гидроцилиндра МТЗ ЦС-100 С/О (№3009) ВИТЯЗЬ
Код: 405571
Артикул: Ц100*РК-С/О, 3009
233 в наличии

На складах : 233 шт.

177 шт. Машково д., Люберецкий р-н 4 шт. Москва, Варшавское ш. 7 шт. Москва, Кетчерская ул. 1 шт. Москва, Рябиновая ул. 1 шт. Москва, Каширское ш. 2 шт. Москва, Хабаровская ул. 2 шт. Красногорск 3 шт. Екатеринбург 14 шт. Нижний Новгород 6 шт. Новосибирск 6 шт. Пермь 10 шт. Иркутск
Производитель: ВИТЯЗЬ
405776
ВИТЯЗЬ
Ц110хРК 3011
Ремкомплект гидроцилиндра ЦС-110 (№3011) ВИТЯЗЬ
Код: 405776
Артикул: Ц110хРК, 3011
35 в наличии

На складах : 35 шт.

33 шт. Машково д., Люберецкий р-н 2 шт. Москва, Кетчерская ул.
Производитель: ВИТЯЗЬ
9

Номер детали на чертеже:

9

Кольцо

Заводской номер: Ц110-1414043 Количество на модель: 2
Ц110-1414043
2
10

Номер детали на чертеже:

10

Прокладка

Заводской номер: Ц110-1414042 Количество на модель: 2
Ц110-1414042
2
11

Номер детали на чертеже:

11

Поршень

Заводской номер: Ц110-1414023А Количество на модель: 1
Ц110-1414023А
1
12

Номер детали на чертеже:

12

Поршень в сборе

Заводской номер: Ц110-1414009 Количество на модель: 1
Ц110-1414009
1
13

Номер детали на чертеже:

13

Маслопровод

Заводской номер: Ц110-1414026-А Количество на модель: 1
Ц110-1414026-А
1
14

Номер детали на чертеже:

14

Шайба

Заводской номер: Ц90-1212027 Количество на модель: 2
Ц90-1212027
2
15

Номер детали на чертеже:

15

Кольцо

Заводской номер: Ц90-1212046 Количество на модель: 3
Ц90-1212046
3
405528
ВИТЯЗЬ
Ц100хРК-Н/О 3008
Ремкомплект гидроцилиндра МТЗ ЦС-100 Н/О (№3008) ВИТЯЗЬ
Код: 405528
Артикул: Ц100хРК-Н/О, 3008
153 в наличии

На складах : 153 шт.

96 шт. Машково д., Люберецкий р-н 3 шт. Москва, Варшавское ш. 1 шт. Москва, Кетчерская ул. 11 шт. Королев, Ярославский пр-д. 1 шт. Москва, Хабаровская ул. 2 шт. Красногорск 2 шт. Екатеринбург 7 шт. Нижний Новгород 6 шт. Новосибирск 3 шт. Нефтекамск 9 шт. Пермь 12 шт. Иркутск
Производитель: ВИТЯЗЬ
405633
ВИТЯЗЬ
Ц80хРК 3006
Ремкомплект гидроцилиндра Ц-80 ЮМЗ (№3006) ВИТЯЗЬ
Код: 405633
Артикул: Ц80хРК, 3006
34 в наличии

На складах : 34 шт.

23 шт. Машково д., Люберецкий р-н 2 шт. Москва, Кетчерская ул. 1 шт. Москва, Рябиновая ул. 1 шт. Москва, Хабаровская ул. 2 шт. Екатеринбург 1 шт. Нефтекамск 4 шт. Пермь
Производитель: ВИТЯЗЬ
405776
ВИТЯЗЬ
Ц110хРК 3011
Ремкомплект гидроцилиндра ЦС-110 (№3011) ВИТЯЗЬ
Код: 405776
Артикул: Ц110хРК, 3011
35 в наличии

На складах : 35 шт.

33 шт. Машково д., Люберецкий р-н 2 шт. Москва, Кетчерская ул.
Производитель: ВИТЯЗЬ
405841
ВИТЯЗЬ
Ц75*РК 3005
Ремкомплект гидроцилиндра ЦС-75 МТЗ, ДТ-75, ЮМЗ (№3005) ВИТЯЗЬ
Код: 405841
Артикул: Ц75*РК, 3005
205 в наличии

На складах : 205 шт.

148 шт. Машково д., Люберецкий р-н 4 шт. Москва, Варшавское ш. 4 шт. Москва, Кетчерская ул. 2 шт. Москва, Дмитровское ш. 2 шт. Москва, Рябиновая ул. 8 шт. Королев, Ярославский пр-д. 1 шт. Москва, Каширское ш. 2 шт. Красногорск 10 шт. Нижний Новгород 2 шт. Новосибирск 9 шт. Нефтекамск 3 шт. Пермь 10 шт. Иркутск
Производитель: ВИТЯЗЬ
405854
ВИТЯЗЬ
Ц90*РК 3007
Ремкомплект гидроцилиндра ЦС-90 Т-40 (№3007) ВИТЯЗЬ
Код: 405854
Артикул: Ц90*РК, 3007
54 в наличии

На складах : 54 шт.

37 шт. Машково д., Люберецкий р-н 4 шт. Москва, Кетчерская ул. 5 шт. Нижний Новгород 2 шт. Пермь 6 шт. Иркутск
Производитель: ВИТЯЗЬ
406465
ВИТЯЗЬ
Ц55*РК 3003
Ремкомплект цилиндра силового Ц-55 Т-40 (№3003) ВИТЯЗЬ
Код: 406465
Артикул: Ц55*РК, 3003
11 в наличии

На складах : 11 шт.

11 шт. Машково д., Люберецкий р-н
Производитель: ВИТЯЗЬ
16

Номер детали на чертеже:

16

Болт М16Х65, ГОСТ 7795-62

Заводской номер: Болт М16Х65 Количество на модель: 4
Болт М16Х65
4
17

Номер детали на чертеже:

17

Шайба пружинная 16Н, ГОСТ 6402-61

Заводской номер: Шайба пружинная 16Н Количество на модель: 4
Шайба пружинная 16Н
4
18

Номер детали на чертеже:

18

Бугель

Заводской номер: Ц110-1414051А Количество на модель: 1
Ц110-1414051А
1
19

Номер детали на чертеже:

19

Крышка задняя

Заводской номер: Ц110-1414020-А Количество на модель: 1
Ц110-1414020-А
1
20

Номер детали на чертеже:

20

Крышка задняя в сборе

Заводской номер: Ц110-1414008-А Количество на модель: 1
Ц110-1414008-А
1
21

Номер детали на чертеже:

21

Гайка в сборе

Заводской номер: Ц110-1414007 Количество на модель: 1
Ц110-1414007
1
22

Номер детали на чертеже:

22

Корпус

Заводской номер: Ц110-1414022 Количество на модель: 1
Ц110-1414022
1
23

Номер детали на чертеже:

23

Кольцо

Заводской номер: Ц110-1414045 Количество на модель: 2
Ц110-1414045
2
24

Номер детали на чертеже:

24

Крышка передняя

Заводской номер: Ц110-1414021-Ж Количество на модель: 1
Ц110-1414021-Ж
1
25

Номер детали на чертеже:

25

Прокладка

Заводской номер: Ц110-1414048 Количество на модель: 1
Ц110-1414048
1
26

Номер детали на чертеже:

26

Болт М6Х14, ГОСТ 7798-52

Заводской номер: Болт М6Х14 Количество на модель: 5
Болт М6Х14
5
27

Номер детали на чертеже:

27

Чистик

Заводской номер: Ц110-1414036 Количество на модель: 18
Ц110-1414036
18
28

Номер детали на чертеже:

28

Крышка чистиков

Заводской номер: Ц110-1414035 Количество на модель: 1
Ц110-1414035
1
29

Номер детали на чертеже:

29

Крышка передняя в сборе

Заводской номер: Ц110-1414010Е Количество на модель: 1
Ц110-1414010Е
1
30

Номер детали на чертеже:

30

Упор в сборе

Заводской номер: Ц110-1414003А Количество на модель: 1
Ц110-1414003А
1
31

Номер детали на чертеже:

31

Гайки-барашки М6-001, ГОСТ 3032-66

Заводской номер: Гайка М6-001 Количество на модель: 2
Гайка М6-001
2
32

Номер детали на чертеже:

32

Болт М6Х35, ГОСТ 7798-62

Заводской номер: Болт М6Х35 Количество на модель: 1
Болт М6Х35
1
33

Номер детали на чертеже:

33

Шайба пружинная 6Н, ГОСТ 6402-61

Заводской номер: Шайба пружинная 6Н Количество на модель: 1
Шайба пружинная 6Н
1
34

Номер детали на чертеже:

34

Штифт конический

Заводской номер: А60/75-2751031-1 Количество на модель: 3
А60/75-2751031-1
3
35

Номер детали на чертеже:

35

Шайба клапана

Заводской номер: А40/50-2642032-IV Количество на модель: 1
А40/50-2642032-IV
1
36

Номер детали на чертеже:

36

Корпус замедлительного клапана

Заводской номер: А60/75-2751030-1 Количество на модель: 1
А60/75-2751030-1
1
37

Номер детали на чертеже:

37

Замедлительный клапан в сборе

Заводской номер: А60/75-2751002-IVА Количество на модель: 1
А60/75-2751002-IVА
1
38

Номер детали на чертеже:

38

Пробка резьбовая коническая КГ-1/8", ГОСТ 12720-67

Заводской номер: Пробка КГ-1/4" Количество на модель: 4
Пробка КГ-1/4"
4
39

Номер детали на чертеже:

39

Корпус клапана

Заводской номер: Ц90-1212033А Количество на модель: 1
Ц90-1212033А
1
40

Номер детали на чертеже:

40

Кольцо

Заводской номер: Ц90-1212047 Количество на модель: 1
Ц90-1212047
1
405528
ВИТЯЗЬ
Ц100хРК-Н/О 3008
Ремкомплект гидроцилиндра МТЗ ЦС-100 Н/О (№3008) ВИТЯЗЬ
Код: 405528
Артикул: Ц100хРК-Н/О, 3008
153 в наличии

На складах : 153 шт.

96 шт. Машково д., Люберецкий р-н 3 шт. Москва, Варшавское ш. 1 шт. Москва, Кетчерская ул. 11 шт. Королев, Ярославский пр-д. 1 шт. Москва, Хабаровская ул. 2 шт. Красногорск 2 шт. Екатеринбург 7 шт. Нижний Новгород 6 шт. Новосибирск 3 шт. Нефтекамск 9 шт. Пермь 12 шт. Иркутск
Производитель: ВИТЯЗЬ
405571
ВИТЯЗЬ
Ц100*РК-С/О 3009
Ремкомплект гидроцилиндра МТЗ ЦС-100 С/О (№3009) ВИТЯЗЬ
Код: 405571
Артикул: Ц100*РК-С/О, 3009
233 в наличии

На складах : 233 шт.

177 шт. Машково д., Люберецкий р-н 4 шт. Москва, Варшавское ш. 7 шт. Москва, Кетчерская ул. 1 шт. Москва, Рябиновая ул. 1 шт. Москва, Каширское ш. 2 шт. Москва, Хабаровская ул. 2 шт. Красногорск 3 шт. Екатеринбург 14 шт. Нижний Новгород 6 шт. Новосибирск 6 шт. Пермь 10 шт. Иркутск
Производитель: ВИТЯЗЬ
405776
ВИТЯЗЬ
Ц110хРК 3011
Ремкомплект гидроцилиндра ЦС-110 (№3011) ВИТЯЗЬ
Код: 405776
Артикул: Ц110хРК, 3011
35 в наличии

На складах : 35 шт.

33 шт. Машково д., Люберецкий р-н 2 шт. Москва, Кетчерская ул.
Производитель: ВИТЯЗЬ
405841
ВИТЯЗЬ
Ц75*РК 3005
Ремкомплект гидроцилиндра ЦС-75 МТЗ, ДТ-75, ЮМЗ (№3005) ВИТЯЗЬ
Код: 405841
Артикул: Ц75*РК, 3005
205 в наличии

На складах : 205 шт.

148 шт. Машково д., Люберецкий р-н 4 шт. Москва, Варшавское ш. 4 шт. Москва, Кетчерская ул. 2 шт. Москва, Дмитровское ш. 2 шт. Москва, Рябиновая ул. 8 шт. Королев, Ярославский пр-д. 1 шт. Москва, Каширское ш. 2 шт. Красногорск 10 шт. Нижний Новгород 2 шт. Новосибирск 9 шт. Нефтекамск 3 шт. Пермь 10 шт. Иркутск
Производитель: ВИТЯЗЬ
405854
ВИТЯЗЬ
Ц90*РК 3007
Ремкомплект гидроцилиндра ЦС-90 Т-40 (№3007) ВИТЯЗЬ
Код: 405854
Артикул: Ц90*РК, 3007
54 в наличии

На складах : 54 шт.

37 шт. Машково д., Люберецкий р-н 4 шт. Москва, Кетчерская ул. 5 шт. Нижний Новгород 2 шт. Пермь 6 шт. Иркутск
Производитель: ВИТЯЗЬ
406465
ВИТЯЗЬ
Ц55*РК 3003
Ремкомплект цилиндра силового Ц-55 Т-40 (№3003) ВИТЯЗЬ
Код: 406465
Артикул: Ц55*РК, 3003
11 в наличии

На складах : 11 шт.

11 шт. Машково д., Люберецкий р-н
Производитель: ВИТЯЗЬ
41

Номер детали на чертеже:

41

Втулка

Заводской номер: Ц90-1212034 Количество на модель: 1
Ц90-1212034
1
42

Номер детали на чертеже:

42

Клапан с уплотнением

Заводской номер: Ц90-1212004А Количество на модель: 1
Ц90-1212004А
1
43

Номер детали на чертеже:

43

Клапан в сборе

Заводской номер: Ц90-1212005А Количество на модель: 1
Ц90-1212005А
1
