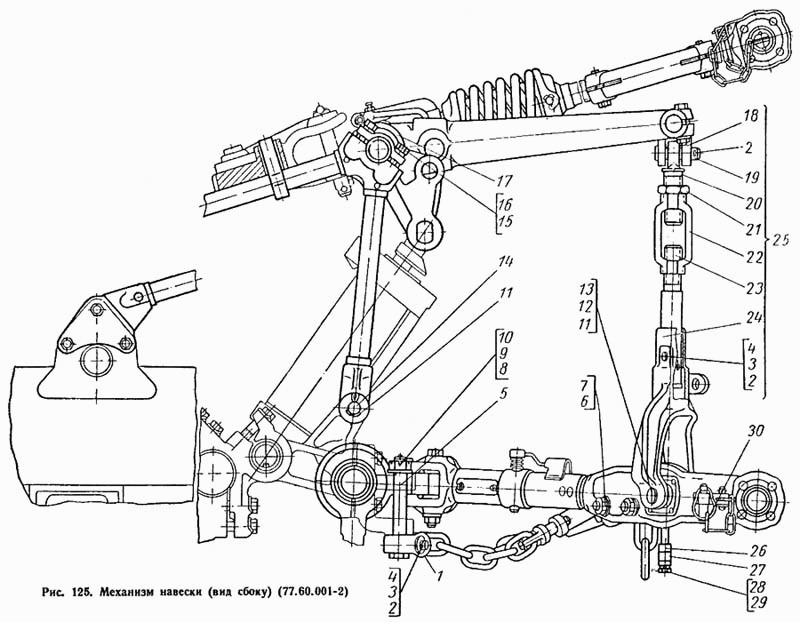

Механизм навески (вид сбоку( (77.60.001-2) ДТ-75М. Каталог 1996г.

Детали увеличителя крутящего момента ДТ-75М Механизм навески (вид сверху) (77.60.001-2) ДТ-75М

Вид отображения:

Детали справа

По ширине экрана

77.60.001-2

2

3

4

5

7

8

9

10

11

12

13

14

16

17

18

21

21

23

25

26

28

29

30

88

Масштаб

Исходный размер Вместить изображение

№

Инфо

Название детали

Заводской номер

Количество на модель

Номер детали на чертеже:

Механизм навески в сборе

Заводской номер: 77.60.001-2 Количество на модель: 1

77.60.001-2

1

044944

77.60.001-2

Код: 044944

Артикул: 77.60.001-2,

Производитель:

2

Номер детали на чертеже:

2

Шплинт, ГОСТ 397-66

Заводской номер: Шплинт 6,3Х36 Количество на модель: 8

Шплинт 6,3Х36

8

3

Номер детали на чертеже:

3

Шайба 20, ГОСТ 11371-65

Заводской номер: Шайба 20 Количество на модель: 4

Шайба 20

4

4

Номер детали на чертеже:

4

Палец серьги

Заводской номер: 77.60.179 Количество на модель: 4

77.60.179

4

5

Номер детали на чертеже:

5

Палец прицепной скобы

Заводской номер: 77.60.150 Количество на модель: 2

77.60.150

2

7

Номер детали на чертеже:

7

Гайка М18Х1,5, ГОСТ 5915-62

Заводской номер: Гайка М18Х1,5 Количество на модель: 4

Гайка М18Х1,5

4

8

Номер детали на чертеже:

8

Шплинт, ГОСТ 397-66

Заводской номер: Шплинт 5Х50 Количество на модель: 2

Шплинт 5Х50

2

9

Номер детали на чертеже:

9

Шайба 27, ГОСТ 11371-65

Заводской номер: Шайба 27 Количество на модель: 3

Шайба 27

3

10

Номер детали на чертеже:

10

Гайка М27Х1,5, ГОСТ 5916-62

Заводской номер: Гайка М27Х1,5 Количество на модель: 2

Гайка М27Х1,5

2

11

Номер детали на чертеже:

11

Шплинт 8Х50, ГОСТ 397-66

Заводской номер: Шплинт 8Х50 Количество на модель: 10

Шплинт 8Х50

10

12

Номер детали на чертеже:

12

Шайба

Заводской номер: А34-4 Количество на модель: 2

А34-4

2

048239

А34-4

Код: 048239

Артикул: А34-4,

Производитель:

13

Номер детали на чертеже:

13

Палец рычагов нижний

Заводской номер: 77.60.173 Количество на модель: 2

77.60.173

2

14

Номер детали на чертеже:

14

Палец стойка

Заводской номер: 77.60.197 Количество на модель: 2

77.60.197

2

16

Номер детали на чертеже:

16

Болт М20Х50, ГОСТ 7796-62

Заводской номер: Болт М20Х50 Количество на модель: 8

Болт М20Х50

8

17

Номер детали на чертеже:

17

Крышка

Заводской номер: 77.60.104 Количество на модель: 2

77.60.104

2

18

Номер детали на чертеже:

18

Серьга раскоса

Заводской номер: 77.60.164-1 Количество на модель: 2

77.60.164-1

2

21

Номер детали на чертеже:

21

Гайка М36Х3, ГОСТ 5915-62

Заводской номер: Гайка М36Х3 Количество на модель: 2

Гайка М36Х3

2

21

Номер детали на чертеже:

21

Корпус запорного клапана шланга

Заводской номер: А60/75-4616352 Количество на модель: 4

А60/75-4616352

4

23

Номер детали на чертеже:

23

Винт раскоса

Заводской номер: 77.60.113-1 Количество на модель: 2

77.60.113-1

2

25

Номер детали на чертеже:

25

Раскос в сборе

Заводской номер: 77.60.015-1А Количество на модель: 2

77.60.015-1А

2

26

Номер детали на чертеже:

26

Звено специальное

Заводской номер: 77.60.182 Количество на модель: 2

77.60.182

2

28

Номер детали на чертеже:

28

Болт М16Х60, ГОСТ 7795-62

Заводской номер: Болт М16Х60 Количество на модель: 2

Болт М16Х60

2

29

Номер детали на чертеже:

29

Шайба пружинная 16Н, ГОСТ 6402-61

Заводской номер: Шайба пружинная 16Н Количество на модель: 6

Шайба пружинная 16Н

6

30

Номер детали на чертеже:

30

Цепочка с чекой в сборе

Заводской номер: 77.60.027-1 Количество на модель: 2

77.60.027-1

2

88

Номер детали на чертеже:

88

Муфта растяжек

Заводской номер: 77.60.121-2 Количество на модель: 2

77.60.121-2

2
