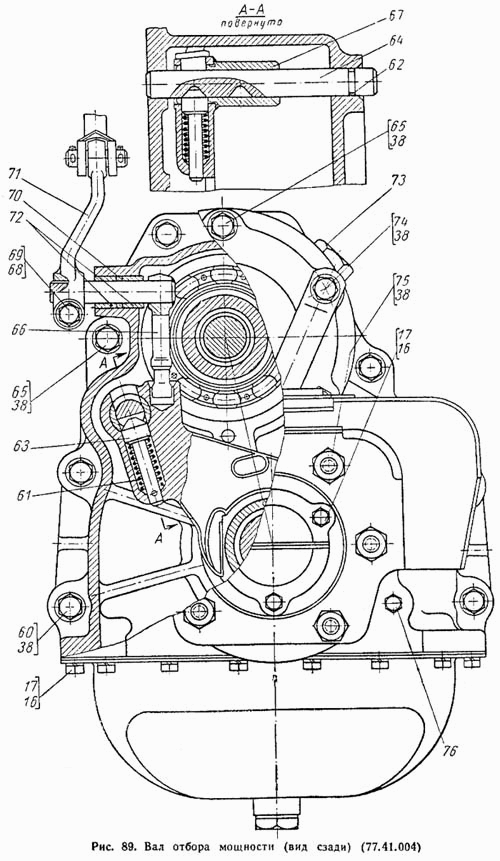

Вал отбора мощности (вид сзади) (77.41.004) ДТ-75М. Каталог 1996г.

Вал отбора мощности (продольный разрез) (77.41.004) ДТ-75М Узлы и детали вала отбора мощности ДТ-75М

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение

Номер детали на чертеже:

Вал отбора мощности

Заводской номер: 77.41.004 Количество на модель: 1
77.41.004
1
60

Номер детали на чертеже:

60

Болт М12Х70, ГОСТ 7795-62

Заводской номер: Болт М12Х70 Количество на модель: 4
Болт М12Х70
4
61

Номер детали на чертеже:

61

Пружина

Заводской номер: А21-27 Количество на модель: 1
А21-27
1
62

Номер детали на чертеже:

62

Кольцо

Заводской номер: 77.37.223 Количество на модель: 2
77.37.223
2
65

Номер детали на чертеже:

65

Болт М12Х35, ГОСТ 7796-62

Заводской номер: Болт М12Х35 Количество на модель: 8
Болт М12Х35
8
67

Номер детали на чертеже:

67

Вилка переключения в сборе (мех. узел)

Заводской номер: 77.41.032А Количество на модель: 1
77.41.032А
1
68

Номер детали на чертеже:

68

Шайба пружинная 10Н, ГОСТ 6402-61

Заводской номер: Шайба пружинная 10Н Количество на модель: 1
Шайба пружинная 10Н
1
69

Номер детали на чертеже:

69

Болт М10Х35, ГОСТ 7796-62

Заводской номер: Болт М10Х35 Количество на модель: 1
Болт М10Х35
1
71

Номер детали на чертеже:

71

Рычаг переключения

Заводской номер: 77.41.338 Количество на модель: 1
77.41.338
1
72

Номер детали на чертеже:

72

Втулка оси рычага

Заводской номер: 77.41.302-1 Количество на модель: 2
77.41.302-1
2
73

Номер детали на чертеже:

73

Сапун в сборе

Заводской номер: 77.41.016 Количество на модель: 1
77.41.016
1
74

Номер детали на чертеже:

74

Болт М12Х45, ГОСТ 7796-62

Заводской номер: Болт М12Х45 Количество на модель: 1
Болт М12Х45
1
75

Номер детали на чертеже:

75

Гайка М12, ГОСТ 5915-62

Заводской номер: Гайка М12 Количество на модель: 5
Гайка М12
5
76

Номер детали на чертеже:

76

Пробка резьбовая коническая, ГОСТ 3112-54

Заводской номер: РКПIII-1/8" Количество на модель: 2
РКПIII-1/8"
2
Вал отбора мощности (продольный разрез) (77.41.004) ДТ-75М Узлы и детали вала отбора мощности ДТ-75М
