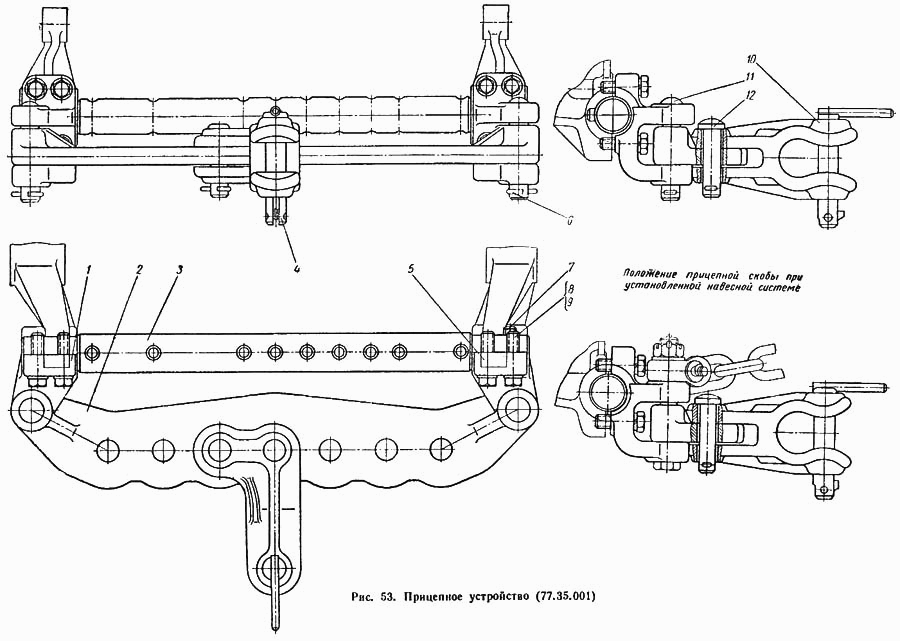

Прицепное устройство (77.35.001) ДТ-75М. Каталог 1996г.

Узлы и детали электрооборудования и приборов ДТ-75М Узлы и детали прицепного устройства ДТ-75М

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение

Номер детали на чертеже:

Заклепка 8Х22, ГОСТ 10300-62

Заводской номер: Заклепка 8Х22 Количество на модель: 1
Заклепка 8Х22
1

Номер детали на чертеже:

Прицепное устройство

Заводской номер: 77.35.001 Количество на модель: 1
77.35.001
1
1

Номер детали на чертеже:

1

Бугель левый

Заводской номер: 77.35.101-2 Количество на модель: 1
77.35.101-2
1
3

Номер детали на чертеже:

3

Ось нижняя

Заводской номер: 77.60.159-1 Количество на модель: 1
77.60.159-1
1
6

Номер детали на чертеже:

6

Шплинт 8Х50, ГОСТ 397-66

Заводской номер: Шплинт 8Х50 Количество на модель: 4
Шплинт 8Х50
4
7

Номер детали на чертеже:

7

Штифт цилиндрический 20Пр22аХ40, термообработанный, ГОСТ 3128-60

Заводской номер: Штифт 20Пр22аХ40, Т.О Количество на модель: 1
Штифт 20Пр22аХ40, Т.О
1
8

Номер детали на чертеже:

8

Болт М22Х1,5Х80-100, ГОСТ 7795-62

Заводской номер: Болт М22Х1,5Х80 Количество на модель: 8
Болт М22Х1,5Х80
8
9

Номер детали на чертеже:

9

Шайба пружинная 22Н, ГОСТ 6402-61

Заводской номер: Шайба пружинная 22Н Количество на модель: 8
Шайба пружинная 22Н
8
11

Номер детали на чертеже:

11

Палец

Заводской номер: 54.35.408-1А Количество на модель: 2
54.35.408-1А
2
