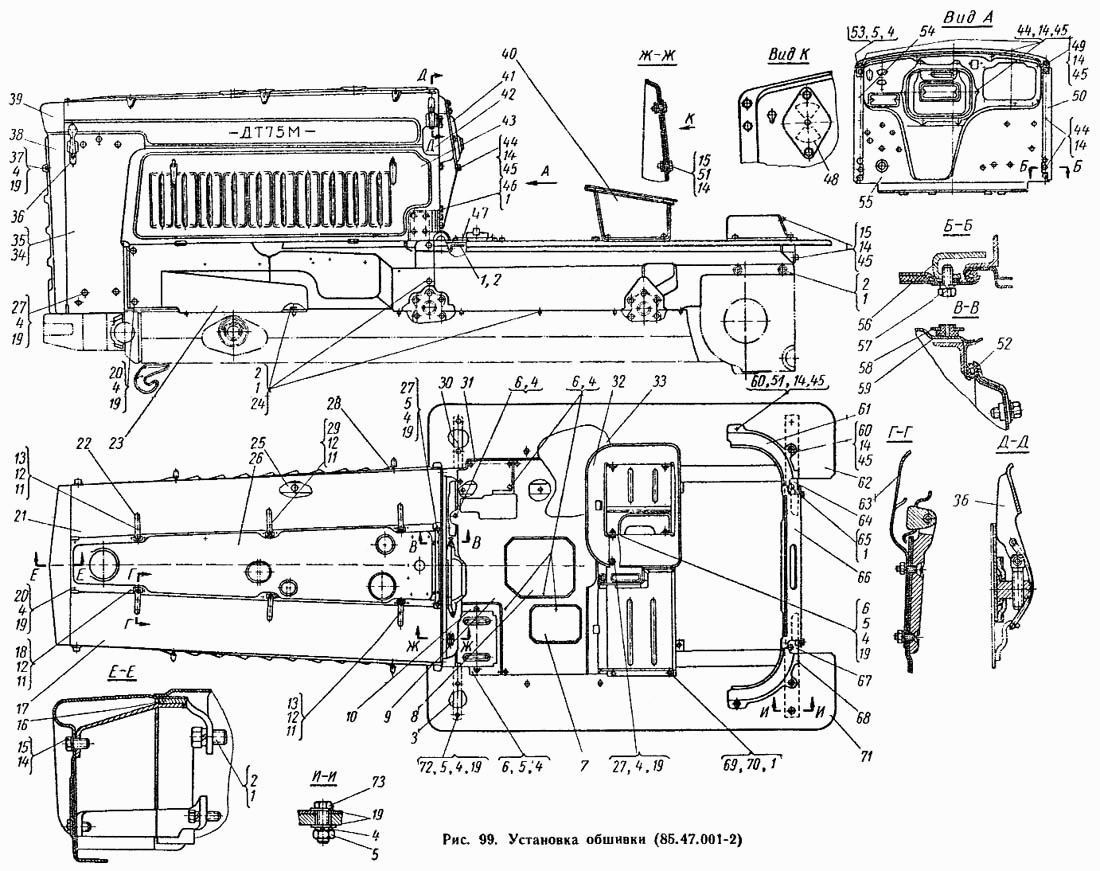

Установка обшивки (85.47.001-2) ДТ-75М. Каталог 1996г.

Узлы и детали обогрева кабины ДТ-75М Узлы и детали обшивки ДТ-75М

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение

Номер детали на чертеже:

Заклепка 6Х24, ГОСТ 10299-62

Заводской номер: Заклепка 6Х24 Количество на модель: 10
Заклепка 6Х24
10

Номер детали на чертеже:

Заклепка трубчатая алюминиевая

Заводской номер: Заклепка трубчатая (АД-1)-4Х6 Количество на модель: 4
Заклепка трубчатая (АД-1)-4Х6
4

Номер детали на чертеже:

Заклепка трубчатая латунная

Заводской номер: Заклепка трубчатая (Л62)-4Х6 Количество на модель: 4
Заклепка трубчатая (Л62)-4Х6
4

Номер детали на чертеже:

Шплинт 2Х12, ГОСТ 397-66

Заводской номер: Шплинт 2Х12 Количество на модель: 12
Шплинт 2Х12
12
1

Номер детали на чертеже:

1

Шайба пружинная 12Н, ГОСТ 6402-61

Заводской номер: Шайба пружинная 12Н Количество на модель: 40
Шайба пружинная 12Н
40
2

Номер детали на чертеже:

2

Болт М12Х25, ГОСТ 7796-62

Заводской номер: Болт М12Х25 Количество на модель: 28
Болт М12Х25
28
3

Номер детали на чертеже:

3

Кронштейн крыла передним левый

Заводской номер: 77.47.119 Количество на модель: 1
77.47.119
1
4

Номер детали на чертеже:

4

Шайба пружинная 10Н, ГОСТ 6402-61

Заводской номер: Шайба пружинная 10Н Количество на модель: 45
Шайба пружинная 10Н
45
5

Номер детали на чертеже:

5

Гайка М10, ГОСТ 5915-62

Заводской номер: Гайка М10 Количество на модель: 20
Гайка М10
20
6

Номер детали на чертеже:

6

Болт М10Х20, ГОСТ 7796-62

Заводской номер: Болт М10Х20 Количество на модель: 20
Болт М10Х20
20
7

Номер детали на чертеже:

7

Крышка люка масляного бака в сборе

Заводской номер: 77.47.025-1 Количество на модель: 1
77.47.025-1
1
8

Номер детали на чертеже:

8

Крышка люка увеличителя в сборе

Заводской номер: 77.47.024-1 Количество на модель: 1
77.47.024-1
1
9

Номер детали на чертеже:

9

Пол большой в сборе

Заводской номер: 77.47.021-1 Количество на модель: 1
77.47.021-1
1
10

Номер детали на чертеже:

10

Пол аккумулятора в сборе

Заводской номер: 77.47.023-1 Количество на модель: 1
77.47.023-1
1
11

Номер детали на чертеже:

11

Шайба пружинная 6Н, ГОСТ 6402-61

Заводской номер: Шайба пружинная 6Н Количество на модель: 24
Шайба пружинная 6Н
24
12

Номер детали на чертеже:

12

Гайка М6, ГОСТ 5915-62

Заводской номер: Гайка М6 Количество на модель: 24
Гайка М6
24
13

Номер детали на чертеже:

13

Винт М6Х18, ГОСТ 1489-62

Заводской номер: Винт М6Х18 Количество на модель: 8
Винт М6Х18
8
14

Номер детали на чертеже:

14

Шайба пружинная 8Н, ГОСТ 6402-61

Заводской номер: Шайба пружинная 8Н Количество на модель: 24
Шайба пружинная 8Н
24
15

Номер детали на чертеже:

15

Болт М8Х16, ГОСТ 7796-62

Заводской номер: Болт М8Х16 Количество на модель: 9
Болт М8Х16
9
16

Номер детали на чертеже:

16

Кронштейн перемычки в сборе

Заводской номер: 77.47.034-1А Количество на модель: 1
77.47.034-1А
1
18

Номер детали на чертеже:

18

Винт М6Х16, ГОСТ 1489-62

Заводской номер: Винт М6Х16 Количество на модель: 12
Винт М6Х16
12
19

Номер детали на чертеже:

19

Шайба 10, ГОСТ 11371-65

Заводской номер: Шайба 10 Количество на модель: 31
Шайба 10
31
20

Номер детали на чертеже:

20

Болт М10Х 18, ГОСТ 7796-62

Заводской номер: Болт М10Х18 Количество на модель: 6
Болт М10Х18
6
21

Номер детали на чертеже:

21

Боковина верхнего щита правая в сборе

Заводской номер: 85.47.011-2 Количество на модель: 1
85.47.011-2
1
22

Номер детали на чертеже:

22

Петля в сборе

Заводской номер: 77.47.020 Количество на модель: 6
77.47.020
6
23

Номер детали на чертеже:

23

Лист боковой передний левый

Заводской номер: 85.47.107-3 Количество на модель: 1
85.47.107-3
1
24

Номер детали на чертеже:

24

Шайба 12, ГОСТ 11371-65

Заводской номер: Шайба 12 Количество на модель: 16
Шайба 12
16
25

Номер детали на чертеже:

25

Лист боковой передний правый

Заводской номер: 85.47.106-3 Количество на модель: 1
85.47.106-3
1
26

Номер детали на чертеже:

26

Перемычка верхнего щита в сборе

Заводской номер: 85.47.041-1 Количество на модель: 1
85.47.041-1
1
28

Номер детали на чертеже:

28

Боковина капота правая в сборе

Заводской номер: 85.47.027-1 Количество на модель: 1
85.47.027-1
1
29

Номер детали на чертеже:

29

Винт М6Х22, ГОСТ 1490-62

Заводской номер: Винт М6Х22 Количество на модель: 4
Винт М6Х22
4
30

Номер детали на чертеже:

30

Кронштейн крыла передний правый

Заводской номер: 77.47.118 Количество на модель: 1
77.47.118
1
31

Номер детали на чертеже:

31

Лист малого пола

Заводской номер: 77.47.129-1 Количество на модель: 1
77.47.129-1
1
32

Номер детали на чертеже:

32

Основание подушки в сборе

Заводской номер: 77.47.016 Количество на модель: 1
77.47.016
1
33

Номер детали на чертеже:

33

Половик

Заводской номер: 77.47.147 Количество на модель: 1
77.47.147
1
34

Номер детали на чертеже:

34

Боковина облицовки радиатора левая в сборе

Заводской номер: 77.47.033 Количество на модель: 1
77.47.033
1
35

Номер детали на чертеже:

35

Боковина облицовки радиатора правая в сборе

Заводской номер: 77.47.032 Количество на модель: 1
77.47.032
1
36

Номер детали на чертеже:

36

Защелка в сборе

Заводской номер: 77.47.017-1 Количество на модель: 4
77.47.017-1
4
37

Номер детали на чертеже:

37

Болт М10Х35, ГОСТ 7796-62

Заводской номер: Болт М10Х35 Количество на модель: 2
Болт М10Х35
2
38

Номер детали на чертеже:

38

Решетка радиатора в сборе

Заводской номер: 77.47.031 Количество на модель: 1
77.47.031
1
39

Номер детали на чертеже:

39

Облицовка верхнего бака радиатора

Заводской номер: 77.47.192-4 Количество на модель: 1
77.47.192-4
1
40

Номер детали на чертеже:

40

Опора сиденья в сборе

Заводской номер: 77.47.015А Количество на модель: 1
77.47.015А
1
41

Номер детали на чертеже:

41

Крышка люка распределителя в сборе

Заводской номер: 85.47.019-1 Количество на модель: 1
85.47.019-1
1
41

Номер детали на чертеже:

41

Крышка люка распределителя в сборе

Заводской номер: 85.47.019Б Количество на модель: 1
85.47.019Б
1
42

Номер детали на чертеже:

42

Стойка левая в сборе

Заводской номер: 77.47.014А Количество на модель: 1
77.47.014А
1
43

Номер детали на чертеже:

43

Боковина капота левая в сборе

Заводской номер: 85.47.028-1 Количество на модель: 1
85.47.028-1
1
44

Номер детали на чертеже:

44

Болт М8Х20, ГОСТ 7796-62

Заводской номер: Болт М8Х20 Количество на модель: 12
Болт М8Х20
12
45

Номер детали на чертеже:

45

Шайба 8, ГОСТ 11371-65

Заводской номер: Шайба 8 Количество на модель: 16
Шайба 8
16
46

Номер детали на чертеже:

46

Болт М12Х50, ГОСТ 7796-62

Заводской номер: Болт М12Х50 Количество на модель: 4
Болт М12Х50
4
47

Номер детали на чертеже:

47

Прокладка заднего кронштейна

Заводской номер: 77.47.179 Количество на модель: 1
77.47.179
1
48

Номер детали на чертеже:

48

Крышка

Заводской номер: 77.47.205 Количество на модель: 1
77.47.205
1
49

Номер детали на чертеже:

49

Болт М8Х 25, ГОСТ 7796-62

Заводской номер: Болт М8Х25 Количество на модель: 2
Болт М8Х25
2
50

Номер детали на чертеже:

50

Накладка правая

Заводской номер: 77.47.149 Количество на модель: 1
77.47.149
1
51

Номер детали на чертеже:

51

Гайка М8, ГОСТ 5915-62

Заводской номер: Гайка М8 Количество на модель: 4
Гайка М8
4
52

Номер детали на чертеже:

52

Накладка верхняя

Заводской номер: 77.47.155 Количество на модель: 1
77.47.155
1
53

Номер детали на чертеже:

53

Болт М10Х40, ГОСТ 7796-62

Заводской номер: Болт М10Х40 Количество на модель: 2
Болт М10Х40
2
54

Номер детали на чертеже:

54

Накладка левая

Заводской номер: 77.47.150 Количество на модель: 1
77.47.150
1
55

Номер детали на чертеже:

55

Лист капота задний в сборе

Заводской номер: 85.47.026-1 Количество на модель: 1
85.47.026-1
1
56

Номер детали на чертеже:

56

Стойка правая в сборе

Заводской номер: 77.47.013А Количество на модель: 1
77.47.013А
1
57

Номер детали на чертеже:

57

Уплотнение заднего листа капота

Заводской номер: 77.47.109 Количество на модель: 1
77.47.109
1
58

Номер детали на чертеже:

58

Скоба перемычки капота

Заводской номер: 77.47.168 Количество на модель: 1
77.47.168
1
59

Номер детали на чертеже:

59

Буфер верхний

Заводской номер: 54.45.579 Количество на модель: 2
54.45.579
2
61

Номер детали на чертеже:

61

Боковина задней крышки правая в сборе

Заводской номер: 77.47.043 Количество на модель: 1
77.47.043
1
62

Номер детали на чертеже:

62

Крыло правое

Заводской номер: 77.47.104 Количество на модель: 1
77.47.104
1
63

Номер детали на чертеже:

63

Фиксатор

Заводской номер: 77.47.163-1 Количество на модель: 2
77.47.163-1
2
64

Номер детали на чертеже:

64

Кронштейн крыла задний правый в сборе

Заводской номер: 77.47.030 Количество на модель: 1
77.47.030
1
65

Номер детали на чертеже:

65

Болт М12Х45, ГОСТ 7796-62

Заводской номер: Болт М12Х45 Количество на модель: 4
Болт М12Х45
4
66

Номер детали на чертеже:

66

Крышка задняя

Заводской номер: 77.47.164-1 Количество на модель: 1
77.47.164-1
1
67

Номер детали на чертеже:

67

Кронштейн крыла задний левый в сборе

Заводской номер: 77.47.029 Количество на модель: 1
77.47.029
1
68

Номер детали на чертеже:

68

Боковина задней крышки левая в сборе

Заводской номер: 77.47.042 Количество на модель: 1
77.47.042
1
70

Номер детали на чертеже:

70

Гайка М12, ГОСТ 5915-62

Заводской номер: Гайка М12 Количество на модель: 5
Гайка М12
5
71

Номер детали на чертеже:

71

Крыло левое

Заводской номер: 77.47.105 Количество на модель: 1
77.47.105
1
72

Номер детали на чертеже:

72

Болт М10Х25, ГОСТ 7796-62

Заводской номер: Болт М10Х25 Количество на модель: 2
Болт М10Х25
2
73

Номер детали на чертеже:

73

Болт М10Х30, ГОСТ 7796-62

Заводской номер: Болт М10Х30 Количество на модель: 2
Болт М10Х30
2
