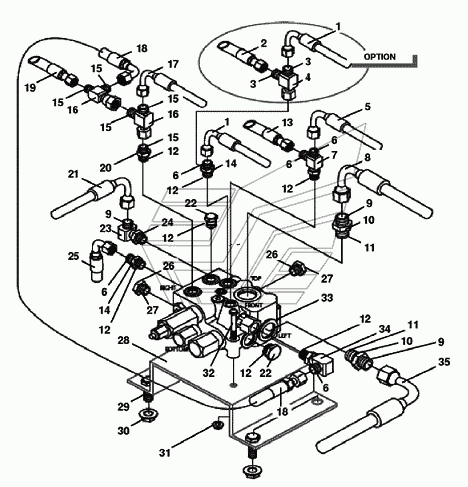

6MCB01a Установка и соединение управляющего модуля Versatile серии HHT. Каталог 2008г.

6MCB01 Управляющий модуль Versatile серии HHT 6VLV01 Клапан гидравлический, 4 секция Standard Versatile серии HHT

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Рукав 3/8dmх575мм 100r17

Заводской номер: 86032852 Количество на модель: 1
86032852
1
2

Номер детали на чертеже:

2

Рукав 3/8dmх3200мм 100R17

Заводской номер: 86033806 Количество на модель: 1
86033806
1
3

Номер детали на чертеже:

3

Кольцо уплотнительное 0.364 IDX0.070 THK BUNA

Заводской номер: 9993141 Количество на модель: 2
9993141
2
4

Номер детали на чертеже:

4

Тройник 11/16orfsx11/16orb

Заводской номер: 9843615 Количество на модель: 1
9843615
1
5

Номер детали на чертеже:

5

Рукав 3/8dmх3050мм 100r17

Заводской номер: 86032868 Количество на модель: 1
86032868
1
7

Номер детали на чертеже:

7

Тройник 11/16orfs, 9/16orb

Заводской номер: 86034237 Количество на модель: 1
86034237
1
8

Номер детали на чертеже:

8

Рукав 3/4dmх3350мм 100r17

Заводской номер: 86032869 Количество на модель: 1
86032869
1
9

Номер детали на чертеже:

9

Кольцо уплотнительное 0.739 IDX0.070 THK BUNA

Заводской номер: 9991976 Количество на модель: 3
9991976
3
10

Номер детали на чертеже:

10

Штуцер 1-3/16orfsx1-1/16orb

Заводской номер: 9840535 Количество на модель: 2
9840535
2
11

Номер детали на чертеже:

11

Кольцо уплотнительное вн. O 0.924xтолщина 0.116

Заводской номер: 167266 Количество на модель: 3
167266
3
12

Номер детали на чертеже:

12

Кольцо уплотнительное 9/16 IDX11/16 THK NITRI

Заводской номер: 9617873 Количество на модель: 7
9617873
7
13

Номер детали на чертеже:

13

Рукав 3/8dmх2575мм 100r17

Заводской номер: 86032837 Количество на модель: 1
86032837
1
14

Номер детали на чертеже:

14

Штуцер 11/16orfs 9/16orb

Заводской номер: 9993143 Количество на модель: 1
9993143
1
15

Номер детали на чертеже:

15

Кольцо уплотнительное 0.489 IDX0.070 THK BUNA

Заводской номер: 9992298 Количество на модель: 5
9992298
5
16

Номер детали на чертеже:

16

Тройник 13/16orfs 13/16orfs

Заводской номер: 86033269 Количество на модель: 2
86033269
2
17

Номер детали на чертеже:

17

Рукав 1/2dmх2125мм 100r1

Заводской номер: 86032832 Количество на модель: 1
86032832
1
18

Номер детали на чертеже:

18

Рукав 3/8dmх600мм 100r1

Заводской номер: 86033293 Количество на модель: 1
86033293
1
19

Номер детали на чертеже:

19

Рукав 3/8dmх1100мм 100r1

Заводской номер: 86033402 Количество на модель: 1
86033402
1
20

Номер детали на чертеже:

20

Штуцер 13/16orfs 9/16orb

Заводской номер: 9992342 Количество на модель: 1
9992342
1
21

Номер детали на чертеже:

21

Рукав 3/4dmх875мм 100R17 HHP L4WD

Заводской номер: 86032839 Количество на модель: 1
86032839
1
22

Номер детали на чертеже:

22

Пробка 9/16 ORB

Заводской номер: 76349 Количество на модель: 2
76349
2
23

Номер детали на чертеже:

23

Фитинг 90, 1-3/16orfs 7/8orb

Заводской номер: 86033550 Количество на модель: 1
86033550
1
24

Номер детали на чертеже:

24

Кольцо уплотнительное вн. O 0.8xтолщина 0.09 N

Заводской номер: 167269 Количество на модель: 1
167269
1
25

Номер детали на чертеже:

25

Рукав 3/8dmх750мм 100r17

Заводской номер: 86032842 Количество на модель: 1
86032842
1
26

Номер детали на чертеже:

26

Пробка 7/16 - 20

Заводской номер: 9672438 Количество на модель: 2
9672438
2
27

Номер детали на чертеже:

27

Кольцо уплотнительное вн. O 0.351xтолщина 0.072

Заводской номер: 165202 Количество на модель: 2
165202
2
28

Номер детали на чертеже:

28

Кронштейн гидрораспределителя

Заводской номер: 86033158 Количество на модель: 1
86033158
1
29

Номер детали на чертеже:

29

Болт M8x20 Cl-8.8

Заводской номер: 9804258 Количество на модель: 4
9804258
4
30

Номер детали на чертеже:

30

Гайка M8 Cl-8 Pl

Заводской номер: 9804277 Количество на модель: 4
9804277
4
31

Номер детали на чертеже:

31

Гайка шестигранная USR M 8 PL

Заводской номер: 86505868 Количество на модель: 3
86505868
3
32

Номер детали на чертеже:

32

Болт M8x1.25x65 Cl-8.8 Pl

Заводской номер: 300510 Количество на модель: 3
300510
3
33

Номер детали на чертеже:

33

Модуль управляющий

Заводской номер: 86034094 Количество на модель: 1
86034094
1
34

Номер детали на чертеже:

34

Фитинг 90, 9/16orbx11/16ofs

Заводской номер: 9840543 Количество на модель: 1
9840543
1
35

Номер детали на чертеже:

35

Рукав 3/4dmх1500мм 100r17

Заводской номер: 86032854 Количество на модель: 1
86032854
1
