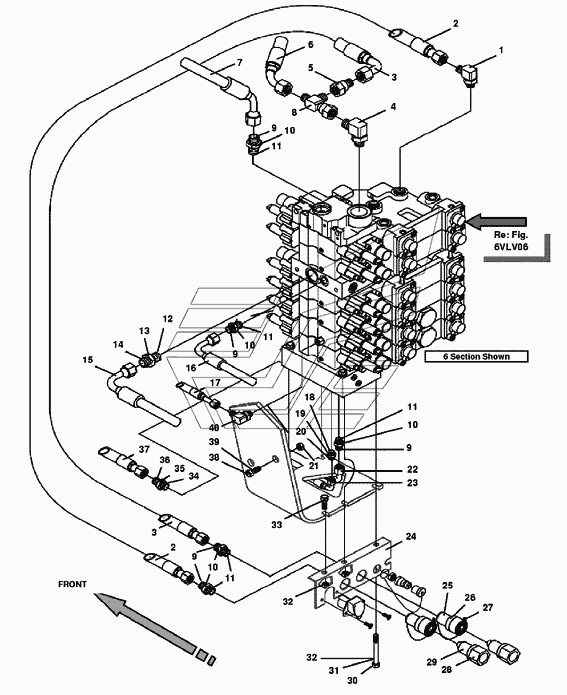

6HYD04c Гидравлический клапан навесного оборудования, секция 6 Versatile серии HHT. Каталог 2008г.

6HYD04a Гидравлический клапан навесного оборудования, секция 4 и 6 Versatile серии HHT 6HYD04d Электрогидравлический клапан навесного оборудования, секция 4 и 6 Versatile серии HHT

Вид отображения:

Детали справа

По ширине экрана

1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

16

17

18

19

20

21

22

23

24

25

26

27

28

29

30

31

32

33

34

35

36

37

38

39

40

Масштаб

Исходный размер Вместить изображение

№

Инфо

Название детали

Заводской номер

Количество на модель

1

Номер детали на чертеже:

1

Фитинг 90, 1-3/16orfs 7/8orb

Заводской номер: 86033550 Количество на модель: 1

86033550

1

2

Номер детали на чертеже:

2

Рукав 3/4х950 100r17

Заводской номер: 86034125 Количество на модель: 1

86034125

1

3

Номер детали на чертеже:

3

Рукав 3/4dmх925мм 100r1

Заводской номер: 86034126 Количество на модель: 1

86034126

1

4

Номер детали на чертеже:

4

Фитинг 90, 1-5/16orb 1-7/16ofs

Заводской номер: 9824540 Количество на модель: 1

9824540

1

5

Номер детали на чертеже:

5

Адаптер фитинга 1-3/160rfs, 1-7/160rfs

Заводской номер: 86036035 Количество на модель: 1

86036035

1

6

Номер детали на чертеже:

6

Рукав 3/4dmх2400мм 100r1

Заводской номер: 86033150 Количество на модель: 1

86033150

1

7

Номер детали на чертеже:

7

Рукав гидравлический в сборе 3/4х2225 100r17

Заводской номер: 86032825 Количество на модель: 1

86032825

1

8

Номер детали на чертеже:

8

Тройник 1-3/16Orfs, 1-3/16Orfs

Заводской номер: 86033270 Количество на модель: 1

86033270

1

9

Номер детали на чертеже:

9

Кольцо уплотнительное 0.739 IDX0.070 THK BUNA

Заводской номер: 9991976 Количество на модель: 5

9991976

5

10

Номер детали на чертеже:

10

Штуцер 1-3/16orfsx1-1/16orb

Заводской номер: 9840535 Количество на модель: 5

9840535

5

11

Номер детали на чертеже:

11

Кольцо уплотнительное вн. O 0.924xтолщина 0.116

Заводской номер: 167266 Количество на модель: 5

167266

5

12

Номер детали на чертеже:

12

Кольцо уплотнительное вн. O 0.351xтолщина 0.072

Заводской номер: 165202 Количество на модель: 1

165202

1

13

Номер детали на чертеже:

13

Фитинг, 9/16orfs 7/16orb

Заводской номер: 9840526 Количество на модель: 1

9840526

1

14

Номер детали на чертеже:

14

Кольцо уплотнительное 0.301 IDX0.070 THK 90DU

Заводской номер: 9825770 Количество на модель: 1

9825770

1

15

Номер детали на чертеже:

15

Рукав 3/8dmх2600мм 100r17

Заводской номер: 86033965 Количество на модель: 1

86033965

1

16

Номер детали на чертеже:

16

Рукав 3/4dmх2400мм 100r17

Заводской номер: 86033151 Количество на модель: 1

86033151

1

17

Номер детали на чертеже:

17

Рукав гидравлический в сборе 3/8x2300 100r17

Заводской номер: 86032822 Количество на модель: 1

86032822

1

18

Номер детали на чертеже:

18

Кольцо уплотнительное 9/16 IDX11/16 THK NITRI

Заводской номер: 9617873 Количество на модель: 1

9617873

1

19

Номер детали на чертеже:

19

Штуцер 11/16orfs 9/16orb

Заводской номер: 9993143 Количество на модель: 1

9993143

1

20

Номер детали на чертеже:

20

Кольцо уплотнительное 0.364 IDX0.070 THK BUNA

Заводской номер: 9993141 Количество на модель: 1

9993141

1

21

Номер детали на чертеже:

21

Гайка шестигранная FLG M20 класс 10 PL

Заводской номер: 86512499 Количество на модель: 4

86512499

4

22

Номер детали на чертеже:

22

Рукав гидравлический в сборе 3/4х2225 100r17

Заводской номер: 86032824 Количество на модель: 1

86032824

1

23

Номер детали на чертеже:

23

Рукав 3/8x2300 100R17

Заводской номер: 86032821 Количество на модель: 1

86032821

1

24

Номер детали на чертеже:

24

Кронштейн разрывныхмуфт

Заводской номер: 86032445 Количество на модель: 1

86032445

1

25

Номер детали на чертеже:

25

Втулка внутренняя резьба 3/4dm

Заводской номер: 86025387 Количество на модель: 2

86025387

2

26

Номер детали на чертеже:

26

Стопорное кольцо диам.1.75dm

Заводской номер: 11487 Количество на модель: 4

11487

4

27

Номер детали на чертеже:

27

Пробка 3/4dm, полиуретан

Заводской номер: 86010613 Количество на модель: 2

86010613

2

28

Номер детали на чертеже:

28

Пыльник

Заводской номер: 9618037 Количество на модель: 2

9618037

2

29

Номер детали на чертеже:

29

Втулка наружная резьба 3/4dm

Заводской номер: 9820148 Количество на модель: 2

9820148

2

30

Номер детали на чертеже:

30

Болт M12x100

Заводской номер: 374887 Количество на модель: 2

374887

2

31

Номер детали на чертеже:

31

Шайба 13.00X24.00X2.5 HDN PL

Заводской номер: 44183 Количество на модель: 2

44183

2

32

Номер детали на чертеже:

32

Гайка M12x1.75dm

Заводской номер: 9804279 Количество на модель: 6

9804279

6

33

Номер детали на чертеже:

33

Болт M 12х1.75х50 Cl-8.8

Заводской номер: 9671487 Количество на модель: 4

9671487

4

34

Номер детали на чертеже:

34

Кольцо уплотнительное HYD/F 1.171IDx0.116TH

Заводской номер: 167268 Количество на модель: 1

167268

1

35

Номер детали на чертеже:

35

Штуцер 1-7/16orfsx1-5/16orb

Заводской номер: 9824055 Количество на модель: 1

9824055

1

36

Номер детали на чертеже:

36

Кольцо уплотнительное 0.926 IDX0.070 THK BU

Заводской номер: 9824050 Количество на модель: 1

9824050

1

37

Номер детали на чертеже:

37

Рукав гидравлический в сборе 1.00x2075 100r17

Заводской номер: 86032845 Количество на модель: 1

86032845

1

38

Номер детали на чертеже:

38

Болт шестигранный M20x80 8.8PL

Заводской номер: 382101 Количество на модель: 4

382101

4

39

Номер детали на чертеже:

39

Шайба 21.00X37.00X3.00 HDN

Заводской номер: 86503612 Количество на модель: 4

86503612

4

40

Номер детали на чертеже:

40

Фитинг 90, 7/16orb 11/16ofs

Заводской номер: 9843592 Количество на модель: 1

9843592

1
