6HYD01a Гидравлическая система передней части рамы Versatile серии HHT. Каталог 2008г.

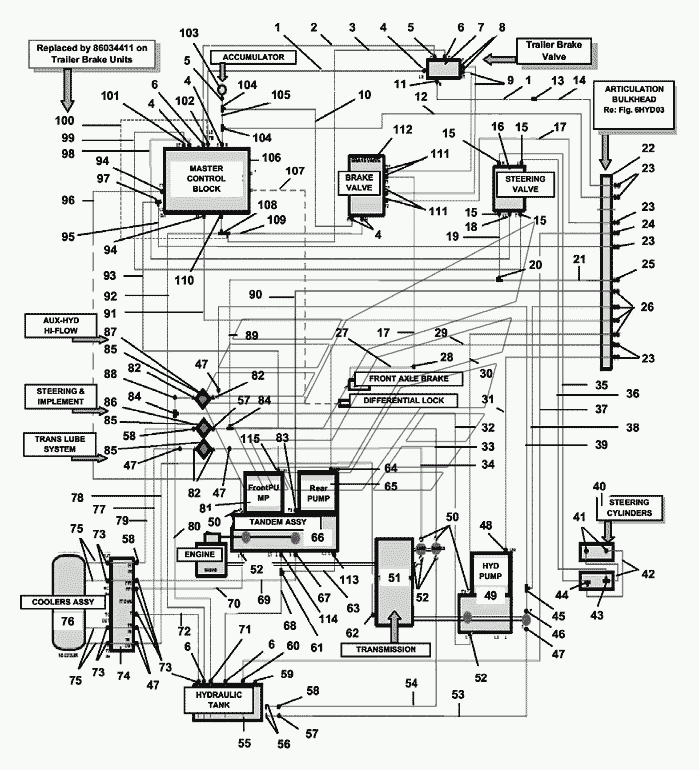

6HYD01 Схема перемещения жидкости в гидравлической системе Versatile серии HHT 6HYD02 Гидравлические клапаны с соединительным приспособлением в сборе Versatile серии HHT

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение

Номер детали на чертеже:

Пробка 7/8, 3/4dm 16unf-2A

Заводской номер: 214389 Количество на модель: 1
214389
1

Номер детали на чертеже:

Рукав длина 1000мм, 1000psi

Заводской номер: 86032856 Количество на модель: 4
86032856
4

Номер детали на чертеже:

Радиатор масляный HHP

Заводской номер: 86033002 Количество на модель: 1
86033002
1

Номер детали на чертеже:

Рукав 3/4dmх875мм 100r1

Заводской номер: 86032874 Количество на модель: 1
86032874
1

Номер детали на чертеже:

Рукав 3/4dmх3250мм 100r1

Заводской номер: 86032860 Количество на модель: 1
86032860
1

Номер детали на чертеже:

Рукав 1.25dmх700мм 100r1

Заводской номер: 86032871 Количество на модель: 1
86032871
1

Номер детали на чертеже:

Рукав 3/4dmх1500мм 100r1

Заводской номер: 86033153 Количество на модель: 1
86033153
1

Номер детали на чертеже:

Плунжерный насос передний и управляющий клапан ННР

Заводской номер: 86034451 Количество на модель: 1
86034451
1

Номер детали на чертеже:

Переходник 1-5/16orb, 1-5/8orb

Заводской номер: 86035109 Количество на модель: 4
86035109
4

Номер детали на чертеже:

Штуцер M33orb 1-3/16orfs

Заводской номер: 86033256 Количество на модель: 1
86033256
1

Номер детали на чертеже:

Тройник 1-7/16rfs, 1-7/16orfs

Заводской номер: 86033271 Количество на модель: 2
86033271
2

Номер детали на чертеже:

Крышка фильтра гидравлического

Заводской номер: 86026540 Количество на модель: 3
86026540
3

Номер детали на чертеже:

Элемент фильтрующий масла для гидросистемы

Заводской номер: 86029162 Количество на модель: 3
86029162
3

Номер детали на чертеже:

Коллектор

Заводской номер: 86032596 Количество на модель: 1
86032596
1

Номер детали на чертеже:

Штуцер 1-7/16orfsx1-5/16orb

Заводской номер: 9824055 Количество на модель: 1
9824055
1

Номер детали на чертеже:

Рукав 1dmх550мм 100r1

Заводской номер: 86032870 Количество на модель: 1
86032870
1

Номер детали на чертеже:

Фитинг 45, 3/4orb 13/16ofs

Заводской номер: 86512032 Количество на модель: 1
86512032
1

Номер детали на чертеже:

Тройник 13/16orfs 13/16orfs

Заводской номер: 86033269 Количество на модель: 1
86033269
1

Номер детали на чертеже:

Фитинг 45, 1-7/16orfs 1-5/16orb

Заводской номер: 9846885 Количество на модель: 1
9846885
1

Номер детали на чертеже:

Рукав 1/2dmх850мм 100r1

Заводской номер: 86032861 Количество на модель: 1
86032861
1

Номер детали на чертеже:

Штуцер M12orb 11/16orfs

Заводской номер: 86033254 Количество на модель: 4
86033254
4

Номер детали на чертеже:

Плунжерный насос задний и управляющий клапан ННР

Заводской номер: 86034496 Количество на модель: 1
86034496
1

Номер детали на чертеже:

Плунжерный насос 55 / 45 HHP-L4wd

Заводской номер: 86031633 Количество на модель: 1
86031633
1

Номер детали на чертеже:

Штуцер M42orb 1-7/16orfs

Заводской номер: 86033255 Количество на модель: 1
86033255
1

Номер детали на чертеже:

Рукав 1/2dmх400мм 100r1

Заводской номер: 86032876 Количество на модель: 1
86032876
1

Номер детали на чертеже:

Рукав 1dmх1600мм 100r17

Заводской номер: 86032859 Количество на модель: 1
86032859
1

Номер детали на чертеже:

Рукав 1dmх1150мм 100r1

Заводской номер: 86032858 Количество на модель: 1
86032858
1

Номер детали на чертеже:

Клапан гидравлический, 5-Psi, 1.188orfs 1.062orb 12un-2A

Заводской номер: 86033233 Количество на модель: 1
86033233
1

Номер детали на чертеже:

Корпус фильтра масляного

Заводской номер: 86029291 Количество на модель: 1
86029291
1

Номер детали на чертеже:

Фильтр масла для гидравлических систем

Заводской номер: 86033067 Количество на модель: 1
86033067
1

Номер детали на чертеже:

Накопитель, 43 CuIn 1000psi

Заводской номер: 86033866 Количество на модель: 1
86033866
1

Номер детали на чертеже:

Тройник 11/16orfsx11/16orb

Заводской номер: 9843615 Количество на модель: 2
9843615
2

Номер детали на чертеже:

Рукав 3/8dmх575мм 100r17

Заводской номер: 86032852 Количество на модель: 1
86032852
1

Номер детали на чертеже:

Модуль управляющий

Заводской номер: 86034094 Количество на модель: 1
86034094
1

Номер детали на чертеже:

Изолятор

Заводской номер: Non-Available Количество на модель: NA
Non-Available
NA

Номер детали на чертеже:

Рукав 3/8dmх1100мм 100r1

Заводской номер: 86033402 Количество на модель: 1
86033402
1

Номер детали на чертеже:

Штуцер 13/16orfs 9/16orb

Заводской номер: 9992342 Количество на модель: 1
9992342
1

Номер детали на чертеже:

Фитинг, 9/16orfs 7/16orb

Заводской номер: 9840526 Количество на модель: 4
9840526
4

Номер детали на чертеже:

Клапан

Заводской номер: 86032614 Количество на модель: 1
86032614
1

Номер детали на чертеже:

Штуцер M18orbx13/16orfs

Заводской номер: 86033253 Количество на модель: 1
86033253
1

Номер детали на чертеже:

Фитинг, 90 7/8orbx13/16ofs

Заводской номер: 9843616 Количество на модель: 1
9843616
1

Номер детали на чертеже:

Фитинг 90, 9/16orbx11/16ofs

Заводской номер: 9840543 Количество на модель: 1
9840543
1

Номер детали на чертеже:

Фитинг 90, 1-3/16orfs 7/8orb

Заводской номер: 86033550 Количество на модель: 1
86033550
1

Номер детали на чертеже:

Рукав 3/8dmх600мм 100r1

Заводской номер: 86033293 Количество на модель: 1
86033293
1

Номер детали на чертеже:

Фитинг 90, 1-5/16orb 1-7/16ofs

Заводской номер: 9824540 Количество на модель: 1
9824540
1

Номер детали на чертеже:

Рукав 1dmх1650мм 100r1

Заводской номер: 86032833 Количество на модель: 1
86032833
1

Номер детали на чертеже:

Рукав 3/4dmх3600мм 100r17

Заводской номер: 86032865 Количество на модель: 1
86032865
1

Номер детали на чертеже:

Рукав 3/4dmх3350мм 100r17

Заводской номер: 86032869 Количество на модель: 1
86032869
1

Номер детали на чертеже:

Рукав 1/2dmх2125мм 100r1

Заводской номер: 86032832 Количество на модель: 1
86032832
1

Номер детали на чертеже:

Рукав 3/8dmх2575мм 100r17

Заводской номер: 86032837 Количество на модель: 1
86032837
1

Номер детали на чертеже:

Штуцер 1-3/16orfsx1-1/16orb

Заводской номер: 9840535 Количество на модель: 1
9840535
1

Номер детали на чертеже:

Рукав 3/8dmх3050мм 100r17

Заводской номер: 86032868 Количество на модель: 1
86032868
1

Номер детали на чертеже:

Рукав 3/4dmх1500мм 100r17

Заводской номер: 86032854 Количество на модель: 1
86032854
1

Номер детали на чертеже:

Тройник 11/16orfs, 9/16orb

Заводской номер: 86034237 Количество на модель: 1
86034237
1

Номер детали на чертеже:

Рукав 3/8dmх750мм 100r17

Заводской номер: 86032842 Количество на модель: 1
86032842
1

Номер детали на чертеже:

Рукав 3/4dmх875мм 100R17 HHP L4WD

Заводской номер: 86032839 Количество на модель: 1
86032839
1

Номер детали на чертеже:

Штуцер 1-1/16orfsxx7/16orb

Заводской номер: 9840330 Количество на модель: 1
9840330
1

Номер детали на чертеже:

Рукав 3/8dmх600мм 100r17

Заводской номер: 86035157 Количество на модель: 2
86035157
2

Номер детали на чертеже:

Рукав гидравлический в сборе 3/8x350mm 100R17

Заводской номер: 86033465 Количество на модель: 2
86033465
2

Номер детали на чертеже:

Фитинг 90, 6orfs 12orfs 12orb

Заводской номер: 86033836 Количество на модель: 1
86033836
1

Номер детали на чертеже:

Рукав 3/4dmх1200мм 100r1

Заводской номер: 86032819 Количество на модель: 1
86032819
1

Номер детали на чертеже:

Соединительный гидравлический тройник 1-7/16ofrs

Заводской номер: 86033273 Количество на модель: 1
86033273
1

Номер детали на чертеже:

Рукав 1dmх1875мм 100r1

Заводской номер: 86032853 Количество на модель: 1
86032853
1

Номер детали на чертеже:

Кронштейн рукавов

Заводской номер: 86033044 Количество на модель: 1
86033044
1

Номер детали на чертеже:

Фитинг Hex-1.00in, 2x11/16orfs, Un-2A

Заводской номер: 86033058 Количество на модель: 6
86033058
6

Номер детали на чертеже:

Фитинг Hex-1.00in, 13/16orfs 13/16orfs

Заводской номер: 86033263 Количество на модель: 1
86033263
1

Номер детали на чертеже:

Фитинг Hex-1.00in, 1-7/16orfs 1-7/16orfs

Заводской номер: 86033265 Количество на модель: 1
86033265
1

Номер детали на чертеже:

Фитинг Hex-1.00in, 1-3/16orfs 1-3/16orfs

Заводской номер: 86033264 Количество на модель: 4
86033264
4

Номер детали на чертеже:

Трубка, Сталь ZN-Pl, передняя тормозная магистраль

Заводской номер: 86034022 Количество на модель: 1
86034022
1

Номер детали на чертеже:

Фитинг 11/16orfs 11/16orfs

Заводской номер: 86034135 Количество на модель: 1
86034135
1

Номер детали на чертеже:

Агрегат рулевой

Заводской номер: 9706460 Количество на модель: 1
9706460
1

Номер детали на чертеже:

Фитинг 90, 1-13/16orfs 1-1/16orb

Заводской номер: 9846848 Количество на модель: 4
9846848
4

Номер детали на чертеже:

Трубка гидравлическая заднихтормозов

Заводской номер: 86033942 Количество на модель: 1
86033942
1

Номер детали на чертеже:

Рукав 1/2dmх450мм 100r17

Заводской номер: 86034410 Количество на модель: 1
86034410
1

Номер детали на чертеже:

Рукав 1/2dmх525мм 100r17

Заводской номер: 86034411 Количество на модель: 1
86034411
1

Номер детали на чертеже:

Штуцер 11/16orfs 9/16orb

Заводской номер: 9993143 Количество на модель: 5
9993143
5

Номер детали на чертеже:

Фитинг 90, 3/4orbx13/16ofs

Заводской номер: 9992307 Количество на модель: 2
9992307
2

Номер детали на чертеже:

Штуцер 1-3/6orfsx3/4orb

Заводской номер: 9992305 Количество на модель: 4
9992305
4

Номер детали на чертеже:

Гидравлический клапан тормозной системы прицепа 25-Gpm / 3000-psi

Заводской номер: 86035153 Количество на модель: 1
86035153
1

Номер детали на чертеже:

Фитинг 90, 9/16-18x9/16-18 Adj-Orfs

Заводской номер: 9840542 Количество на модель: 2
9840542
2

Номер детали на чертеже:

Рукав 3/8dmх1275мм 100r17

Заводской номер: 86035156 Количество на модель: 2
86035156
2

Номер детали на чертеже:

Рукав 3/8dmх875мм 100r17

Заводской номер: 86032827 Количество на модель: 1
86032827
1

Номер детали на чертеже:

Штуцер 11/16orfs 3/4orb

Заводской номер: 9626421 Количество на модель: 1
9626421
1

Номер детали на чертеже:

Рукав 3/8dmх3200мм 100R17

Заводской номер: 86033806 Количество на модель: 1
86033806
1

Номер детали на чертеже:

Фитинг Hex-1.00in, 6-Orfs, 11/16 - 16

Заводской номер: 86035051 Количество на модель: 1
86035051
1

Номер детали на чертеже:

Рукав 3/8dmх3625мм 100r17

Заводской номер: 86032867 Количество на модель: 1
86032867
1

Номер детали на чертеже:

Рукав 3/4dmх825мм 100r17

Заводской номер: 86033147 Количество на модель: 1
86033147
1

Номер детали на чертеже:

Штуцер 1 3/16 Orfsx7/8 Orb

Заводской номер: 86033260 Количество на модель: 1
86033260
1

Номер детали на чертеже:

Штуцер 1.1875orfs 1.3125orb

Заводской номер: 86033259 Количество на модель: 6
86033259
6

Номер детали на чертеже:

Рукав 3/4dmх3050мм 100r1

Заводской номер: 86032872 Количество на модель: 1
86032872
1

Номер детали на чертеже:

Плунжерный насос 45/22cc, HHP

Заводской номер: 86031634 Количество на модель: 1
86031634
1

Номер детали на чертеже:

Хомут 16

Заводской номер: 86033240 Количество на модель: 4
86033240
4

Номер детали на чертеже:

ТМ88 12МКПП ННР

Заводской номер: 86033309 Количество на модель: 1
86033309
1

Номер детали на чертеже:

Хомут 24

Заводской номер: 86033239 Количество на модель: 5
86033239
5

Номер детали на чертеже:

Рукав 3/4dmх2525мм 100r1

Заводской номер: 86033144 Количество на модель: 1
86033144
1

Номер детали на чертеже:

Рукав 1.25dmх2700мм 100r1

Заводской номер: 86032851 Количество на модель: 1
86032851
1

Номер детали на чертеже:

Гидробак HHP-L4wd

Заводской номер: 86031877 Количество на модель: 1
86031877
1

Номер детали на чертеже:

Фильтр всасывающей линии гидробака

Заводской номер: 86032678 Количество на модель: 2
86032678
2

Номер детали на чертеже:

Штуцер 1-7/16orfs 1-5/8orb

Заводской номер: 86033262 Количество на модель: 2
86033262
2

Номер детали на чертеже:

Тройник 1-3/16Orfs, 1-3/16Orfs

Заводской номер: 86033270 Количество на модель: 1
86033270
1

Номер детали на чертеже:

Тройник Orfs-1, Orb-7/8

Заводской номер: 86033547 Количество на модель: 1
86033547
1

Номер детали на чертеже:

Тройник Orfs-1, Orb-7/8

Заводской номер: 86033546 Количество на модель: 1
86033546
1

Номер детали на чертеже:

Рукав 3/8dmх725мм 100r17

Заводской номер: 86033148 Количество на модель: 1
86033148
1

Номер детали на чертеже:

Рукав 1dmх3150мм 100r1

Заводской номер: 86033146 Количество на модель: 1
86033146
1

Номер детали на чертеже:

Рукав 3/4dmх3250мм 100r1

Заводской номер: 86032873 Количество на модель: 1
86032873
1

Номер детали на чертеже:

Рукав 3/4dmх3000мм 100r17

Заводской номер: 86032840 Количество на модель: 1
86032840
1

Номер детали на чертеже:

Рукав 3/4dmх3550мм 100r17

Заводской номер: 86032841 Количество на модель: 1
86032841
1

Номер детали на чертеже:

Рукав 1/2dmх3050мм 100r17

Заводской номер: 86032866 Количество на модель: 1
86032866
1

Номер детали на чертеже:

Рукав 3/4dmх800мм 100r17

Заводской номер: 86033149 Количество на модель: 1
86033149
1

Номер детали на чертеже:

Рукав 3/4dmх3025мм 100r1

Заводской номер: 86033145 Количество на модель: 1
86033145
1

Номер детали на чертеже:

Цилиндр гидравлический рулевого привода HHP-L4WD

Заводской номер: 86030041 Количество на модель: 2
86030041
2

Номер детали на чертеже:

Фитинг 90, 1.00Orfs 7/8Orb

Заводской номер: 86505941 Количество на модель: 2
86505941
2

Номер детали на чертеже:

Рукав 1/2dmх1875мм 100r17

Заводской номер: 86032862 Количество на модель: 2
86032862
2

Номер детали на чертеже:

Штуцер 1-11/16orfs 1-5/8orb

Заводской номер: 9840325 Количество на модель: 3
9840325
3
6HYD01 Схема перемещения жидкости в гидравлической системе Versatile серии HHT 6HYD02 Гидравлические клапаны с соединительным приспособлением в сборе Versatile серии HHT
Вернуться в раздел каталога
