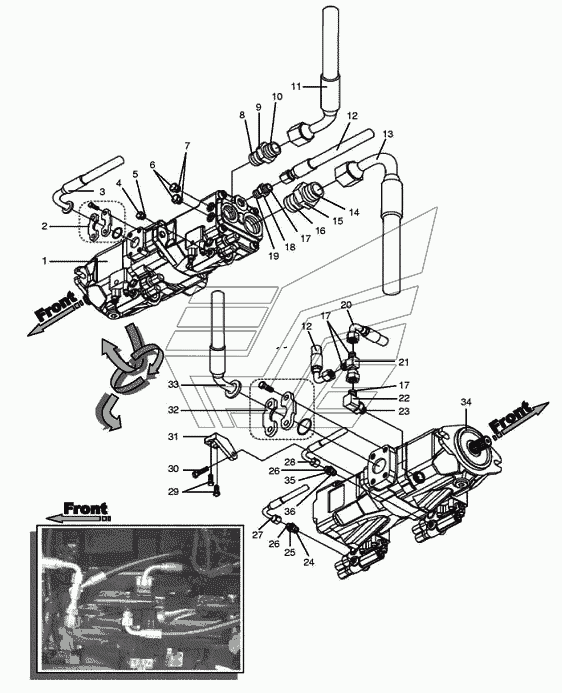

HTP01 Подключение гидравлического насоса Versatile серии HHT. Каталог 2008г.

6HTC01 Схема подключения гидробака Versatile серии HHT 6HTP02 Подключение гидравлического насоса Versatile серии HHT

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Плунжерный насос 55 / 45 HHP-L4wd

Заводской номер: 86031633 Количество на модель: 1
86031633
1
2

Номер детали на чертеже:

2

Хомут 16

Заводской номер: 86033240 Количество на модель: 1
86033240
1
3

Номер детали на чертеже:

3

Рукав 3/4dmх1500мм 100r17

Заводской номер: 86032854 Количество на модель: 1
86032854
1
4

Номер детали на чертеже:

4

Пробка М12orb

Заводской номер: 86033250 Количество на модель: 1
86033250
1
5

Номер детали на чертеже:

5

Изолятор

Заводской номер: Non-Available Количество на модель: 1
Non-Available
1
6

Номер детали на чертеже:

6

Пробка М14orb

Заводской номер: 86033251 Количество на модель: 2
86033251
2
9

Номер детали на чертеже:

9

Штуцер M33orb 1-3/16orfs

Заводской номер: 86033256 Количество на модель: 1
86033256
1
10

Номер детали на чертеже:

10

Кольцо уплотнительное 0.739 IDX0.070 THK BUNA

Заводской номер: 9991976 Количество на модель: 1
9991976
1
11

Номер детали на чертеже:

11

Рукав 3/4dmх3600мм 100r17

Заводской номер: 86032865 Количество на модель: 1
86032865
1
12

Номер детали на чертеже:

12

Рукав 1/2dmх850мм 100r1

Заводской номер: 86032861 Количество на модель: 2
86032861
2
13

Номер детали на чертеже:

13

Рукав 1dmх1600мм 100r17

Заводской номер: 86032859 Количество на модель: 1
86032859
1
14

Номер детали на чертеже:

14

Кольцо уплотнительное 0.926 IDX0.070 THK BU

Заводской номер: 9824050 Количество на модель: 1
9824050
1
15

Номер детали на чертеже:

15

Штуцер M42orb 1-7/16orfs

Заводской номер: 86033255 Количество на модель: 1
86033255
1
17

Номер детали на чертеже:

17

Кольцо уплотнительное 0.489 IDX0.070 THK BUNA

Заводской номер: 9992298 Количество на модель: 4
9992298
4
18

Номер детали на чертеже:

18

Штуцер M18orbx13/16orfs

Заводской номер: 86033253 Количество на модель: 1
86033253
1
20

Номер детали на чертеже:

20

Рукав 1/2dmх400мм 100r1

Заводской номер: 86032876 Количество на модель: 1
86032876
1
21

Номер детали на чертеже:

21

Тройник 13/16orfs 13/16orfs

Заводской номер: 86033269 Количество на модель: 1
86033269
1
22

Номер детали на чертеже:

22

Фитинг, 90 7/8orbx13/16ofs

Заводской номер: 9843616 Количество на модель: 1
9843616
1
23

Номер детали на чертеже:

23

Кольцо уплотнительное вн. O 0.8xтолщина 0.09 N

Заводской номер: 167269 Количество на модель: 1
167269
1
25

Номер детали на чертеже:

25

Штуцер M12orb 11/16orfs

Заводской номер: 86033254 Количество на модель: 1
86033254
1
26

Номер детали на чертеже:

26

Кольцо уплотнительное 0.364 IDX0.070 THK BUNA

Заводской номер: 9993141 Количество на модель: 2
9993141
2
27

Номер детали на чертеже:

27

Рукав 3/8dmх3625мм 100r17

Заводской номер: 86032867 Количество на модель: 1
86032867
1
28

Номер детали на чертеже:

28

Рукав 3/8dmх2575мм 100r17

Заводской номер: 86032837 Количество на модель: 1
86032837
1
29

Номер детали на чертеже:

29

Болт M10x1.50x30

Заводской номер: 9840672 Количество на модель: 2
9840672
2
30

Номер детали на чертеже:

30

Болт M12x40

Заводской номер: 280685 Количество на модель: 1
280685
1
31

Номер детали на чертеже:

31

Крепление насоса, двигатель Qsx-15

Заводской номер: 86032222 Количество на модель: 1
86032222
1
32

Номер детали на чертеже:

32

Хомут 24

Заводской номер: 86033239 Количество на модель: 1
86033239
1
33

Номер детали на чертеже:

33

Рукав 1dmх1150мм 100r1

Заводской номер: 86032858 Количество на модель: 1
86032858
1
34

Номер детали на чертеже:

34

Прокладка насоса поршневого

Заводской номер: 9673036 Количество на модель: 1
9673036
1
35

Номер детали на чертеже:

35

Штуцер 1-1/16orfsxx7/16orb

Заводской номер: 9840330 Количество на модель: 1
9840330
1
36

Номер детали на чертеже:

36

Кольцо уплотнительное вн. O 0.351xтолщина 0.072

Заводской номер: 165202 Количество на модель: 1
165202
1
