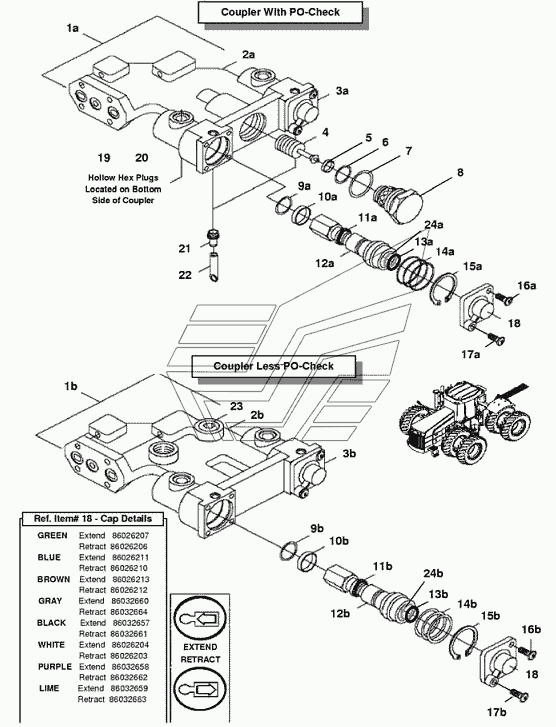

6CPL01 Секции гидромуфты с/без PO-Check Versatile серии HHT. Каталог 2008г.

1ENG02Rs Двигатель Qsx-15 в сборе, правая сторона Versatile серии HHT 6CPL03 Пыльники гидромуфты Versatile серии HHT

Вид отображения:

Детали справа

По ширине экрана

24a

18

18

18

18

18

18

18

18

18

17a

18

18

18

19

22

21

20

18

18

18

18

16a

9a

8

7

6

5

4

3a

1b

10a

11a

15a

14a

13a

12a

1a

Масштаб

Исходный размер Вместить изображение

№

Инфо

Название детали

Заводской номер

Количество на модель

Номер детали на чертеже:

Шайба дублирующая полистирол

Заводской номер: 86035519 Количество на модель: 1

86035519

1

Номер детали на чертеже:

Крышка

Заводской номер: 86032657 Количество на модель: AR

86032657

AR

Номер детали на чертеже:

Крышка

Заводской номер: 86026213 Количество на модель: AR

86026213

AR

Номер детали на чертеже:

Крышка

Заводской номер: 86026212 Количество на модель: AR

86026212

AR

Номер детали на чертеже:

Пробка, пластмасса

Заводской номер: 86026211 Количество на модель: AR

86026211

AR

Номер детали на чертеже:

Пробка, пластмасса

Заводской номер: 86026210 Количество на модель: AR

86026210

AR

Номер детали на чертеже:

Пробка, пластмасса

Заводской номер: 86026207 Количество на модель: AR

86026207

AR

Номер детали на чертеже:

Пробка, пластмасса

Заводской номер: 86026206 Количество на модель: AR

86026206

AR

Номер детали на чертеже:

Крышка

Заводской номер: 86026204 Количество на модель: AR

86026204

AR

Номер детали на чертеже:

Крышка

Заводской номер: 86026203 Количество на модель: AR

86026203

AR

Номер детали на чертеже:

Винт

Заводской номер: 86024470 Количество на модель: 2

86024470

2

Номер детали на чертеже:

Крышка

Заводской номер: 86032658 Количество на модель: AR

86032658

AR

Номер детали на чертеже:

Крышка

Заводской номер: 86032659 Количество на модель: AR

86032659

AR

Номер детали на чертеже:

Крышка

Заводской номер: 86032660 Количество на модель: AR

86032660

AR

Номер детали на чертеже:

Пробка HHP-L4wd

Заводской номер: 86035146 Количество на модель: 2

86035146

2

Номер детали на чертеже:

Рукав 1/4dmх1000мм Sae 30R7

Заводской номер: 9849445 Количество на модель: 2

9849445

2

Номер детали на чертеже:

Фитинг 5/16 Spl

Заводской номер: 86012688 Количество на модель: 2

86012688

2

Номер детали на чертеже:

Пробка HHP-L4wd

Заводской номер: 86035145 Количество на модель: 1

86035145

1

Номер детали на чертеже:

Крышка

Заводской номер: 86032664 Количество на модель: AR

86032664

AR

Номер детали на чертеже:

Крышка

Заводской номер: 86032663 Количество на модель: AR

86032663

AR

Номер детали на чертеже:

Крышка

Заводской номер: 86032662 Количество на модель: AR

86032662

AR

Номер детали на чертеже:

Крышка

Заводской номер: 86032661 Количество на модель: AR

86032661

AR

Номер детали на чертеже:

Болт

Заводской номер: 86024471 Количество на модель: 2

86024471

2

Номер детали на чертеже:

Уплотнение гидромуфты резиновое

Заводской номер: 86032145 Количество на модель: 4

86032145

4

Номер детали на чертеже:

Диагностическая пробка проверки клапана

Заводской номер: 86027949 Количество на модель: 1

86027949

1

Номер детали на чертеже:

Кольцо уплотнительное вн. O 1.048xтолщина 0.116

Заводской номер: 9626929 Количество на модель: 1

9626929

1

Номер детали на чертеже:

Шайба резиновая

Заводской номер: 86013220 Количество на модель: 1

86013220

1

Номер детали на чертеже:

Кольцо уплотнительное -017, MAT:NBR, 70 DURO

Заводской номер: 122056 Количество на модель: 1

122056

1

Номер детали на чертеже:

Клапан плунжера обратный

Заводской номер: 86013916 Количество на модель: 1

86013916

1

Номер детали на чертеже:

Уплотнение

Заводской номер: 86033811 Количество на модель: 2

86033811

2

Номер детали на чертеже:

Муфта диагностическая

Заводской номер: 86032620 Количество на модель: 1

86032620

1

Номер детали на чертеже:

Уплотнение колодки тормозной

Заводской номер: 86013221 Количество на модель: 4

86013221

4

Номер детали на чертеже:

Пружина стопорная

Заводской номер: 86013227 Количество на модель: 2

86013227

2

Номер детали на чертеже:

Кольцо стопорное внутреннее D=1.63in

Заводской номер: 86013223 Количество на модель: 2

86013223

2

Номер детали на чертеже:

Пружина длина1.27dm, наруж.диам.1.64dm

Заводской номер: 86013222 Количество на модель: 2

86013222

2

Номер детали на чертеже:

Кольцо уплотнительное корпуса гидравлической муфты

Заводской номер: 86032418 Количество на модель: 1

86032418

1

Номер детали на чертеже:

Кузов

Заводской номер: 86026209 Количество на модель: 2

86026209

2

Номер детали на чертеже:

Муфта гидравлическая в сборе

Заводской номер: 86032621 Количество на модель: 1

86032621

1
