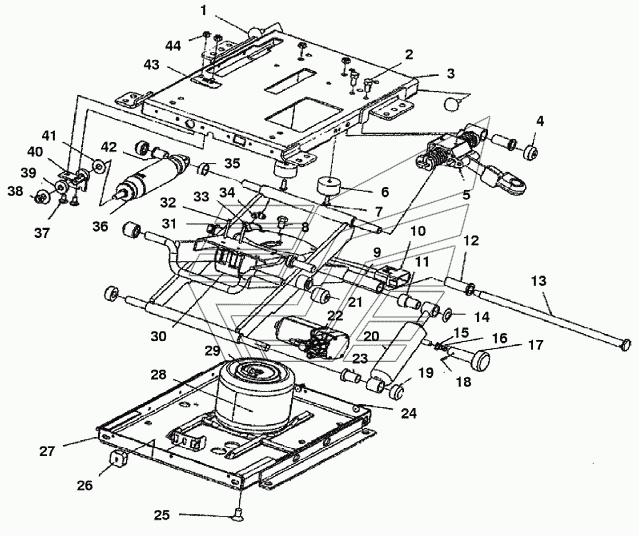

8STB02 Основание сидения с амортизатором в сборе Versatile серии HHT. Каталог 2008г.

8STT01 Сиденье помощника в сборе Versatile серии HHT 8STD02a Амортизатор сидения Versatile серии HHT

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Отбойник

Заводской номер: 86508390 Количество на модель: 1
86508390
1
2

Номер детали на чертеже:

2

Болт 5/16 - 14x0.625

Заводской номер: 86000907 Количество на модель: 2
86000907
2
3

Номер детали на чертеже:

3

Верхний сварной кронштейн сидения

Заводской номер: 86000909 Количество на модель: 1
86000909
1
4

Номер детали на чертеже:

4

Ролик

Заводской номер: 86035750 Количество на модель: 2
86035750
2
5

Номер детали на чертеже:

5

Фиксатор

Заводской номер: 86035755 Количество на модель: 1
86035755
1
6

Номер детали на чертеже:

6

Демпфер

Заводской номер: 86508389 Количество на модель: 2
86508389
2
7

Номер детали на чертеже:

7

Болт 1/4 - 20uncx0.62

Заводской номер: 86000921 Количество на модель: 2
86000921
2
8

Номер детали на чертеже:

8

Болт 3/8dm-16uncx1.5dm

Заводской номер: 20309 Количество на модель: 1
20309
1
9

Номер детали на чертеже:

9

Сварной рычаг подвески сидения

Заводской номер: 86035754 Количество на модель: 1
86035754
1
10

Номер детали на чертеже:

10

Жгут сидения оператора

Заводской номер: 86032799 Количество на модель: 1
86032799
1
11

Номер детали на чертеже:

11

Втулка

Заводской номер: 86034801 Количество на модель: 1
86034801
1
12

Номер детали на чертеже:

12

Ось подвески сидения диам.внутр.0.501 длина 2.0dm

Заводской номер: 276481 Количество на модель: 2
276481
2
13

Номер детали на чертеже:

13

Опора вала L4WD

Заводской номер: 86000914 Количество на модель: 1
86000914
1
14

Номер детали на чертеже:

14

Фиксатор диам.0.50dm

Заводской номер: V88844 Количество на модель: 1
V88844
1
15

Номер детали на чертеже:

15

Шайба диам.внутр.0.386 наруж.0.625 толщина 0.03dm, сталь

Заводской номер: 86035746 Количество на модель: 1
86035746
1
16

Номер детали на чертеже:

16

Пружина кнопки стойки сидения

Заводской номер: 86032574 Количество на модель: 1
86032574
1
17

Номер детали на чертеже:

17

Ручка амортизатора

Заводской номер: 86035749 Количество на модель: 1
86035749
1
18

Номер детали на чертеже:

18

Штифт 1/8х5/8dm

Заводской номер: V15712 Количество на модель: 1
V15712
1
19

Номер детали на чертеже:

19

Ролик внутр.диам.0.50 наруж.0.993dm

Заводской номер: 86000899 Количество на модель: 2
86000899
2
20

Номер детали на чертеже:

20

Амортизатор подвески сидения

Заводской номер: 86000911 Количество на модель: 1
86000911
1
21

Номер детали на чертеже:

21

Ролик

Заводской номер: 86035752 Количество на модель: 2
86035752
2
22

Номер детали на чертеже:

22

Компрессор 125/12В

Заводской номер: 86035753 Количество на модель: 1
86035753
1
23

Номер детали на чертеже:

23

Втулка

Заводской номер: 86034846 Количество на модель: 1
86034846
1
24

Номер детали на чертеже:

24

Фиксатор

Заводской номер: 86000688 Количество на модель: 3
86000688
3
25

Номер детали на чертеже:

25

Болт 3/8 - 16unc-2A

Заводской номер: 86000912 Количество на модель: 1
86000912
1
26

Номер детали на чертеже:

26

Демпфер

Заводской номер: 86035748 Количество на модель: 1
86035748
1
27

Номер детали на чертеже:

27

Опора сидения нижняя

Заводской номер: 86000910 Количество на модель: 1
86000910
1
28

Номер детали на чертеже:

28

Газовая пружина подвески сидения L4WD

Заводской номер: 9845760 Количество на модель: 1
9845760
1
29

Номер детали на чертеже:

29

Фитинг 90, 1/8Nptx5/32dm

Заводской номер: 86034845 Количество на модель: 1
86034845
1
30

Номер детали на чертеже:

30

Фиксатор

Заводской номер: 86032575 Количество на модель: 1
86032575
1
31

Номер детали на чертеже:

31

Гайка 3/8dm-16unc

Заводской номер: V88855 Количество на модель: 1
V88855
1
32

Номер детали на чертеже:

32

Болт №8х1.25dm

Заводской номер: 86035747 Количество на модель: 2
86035747
2
33

Номер детали на чертеже:

33

Соединительный трос, нейлон

Заводской номер: 86000693 Количество на модель: 3
86000693
3
34

Номер детали на чертеже:

34

Фиксатор

Заводской номер: 86035010 Количество на модель: 1
86035010
1
35

Номер детали на чертеже:

35

Кольцо

Заводской номер: 86508384 Количество на модель: 1
86508384
1
36

Номер детали на чертеже:

36

Стойка амортизатор, F/AA изолятор

Заводской номер: 86000892 Количество на модель: 1
86000892
1
37

Номер детали на чертеже:

37

Болт 1/4dm-20unc-2A

Заводской номер: 86000896 Количество на модель: 2
86000896
2
38

Номер детали на чертеже:

38

Гайка 5/16dm-24

Заводской номер: 86000922 Количество на модель: 1
86000922
1
39

Номер детали на чертеже:

39

Втулка

Заводской номер: 86035751 Количество на модель: 2
86035751
2
40

Номер детали на чертеже:

40

Кронштейн амортизатора

Заводской номер: 86508385 Количество на модель: 1
86508385
1
41

Номер детали на чертеже:

41

Шайба диам.внутр.0.406 наруж.1.00 толщина 0.06dm, сталь

Заводской номер: 86000893 Количество на модель: 2
86000893
2
42

Номер детали на чертеже:

42

Втулка

Заводской номер: 86000920 Количество на модель: 1
86000920
1
44

Номер детали на чертеже:

44

Гайка 1/4dm-20unc

Заводской номер: 20356 Количество на модель: 4
20356
4
