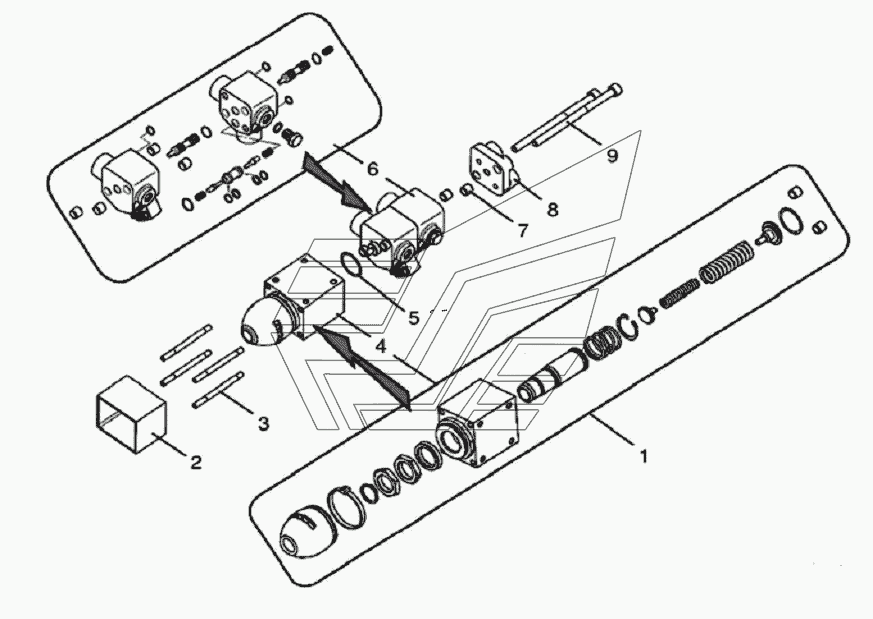

7BRK02 Обслуживание тормозного клапана (Dual-S6) Versatile серии HHT. Каталог 2008г.

7BRK03 Тормозной клапан с суппортом и аккумулятором в сборе Versatile серии HHT 8ACL01 Педаль акселератора с тягой в сборе Versatile серии HHT

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана
1
2
3
4
5
6
7
8
9

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Клапан

Заводской номер: 86032614 Количество на модель: 1
86032614
1
2

Номер детали на чертеже:

2

Крышка

Заводской номер: 86035853 Количество на модель: 1
86035853
1
3

Номер детали на чертеже:

3

Стержень

Заводской номер: 86035854 Количество на модель: 4
86035854
4
4

Номер детали на чертеже:

4

Опора штока толкателя тормозного клапана

Заводской номер: 86035852 Количество на модель: 1
86035852
1
5

Номер детали на чертеже:

5

Уплотнение

Заводской номер: 86035317 Количество на модель: AR
86035317
AR
6

Номер детали на чертеже:

6

Корпус клапана

Заводской номер: 86035851 Количество на модель: 1
86035851
1
7

Номер детали на чертеже:

7

Наконечник золотника

Заводской номер: 86035855 Количество на модель: 2
86035855
2
8

Номер детали на чертеже:

8

Фланец

Заводской номер: 86035850 Количество на модель: 1
86035850
1
9

Номер детали на чертеже:

9

Болт

Заводской номер: 86035856 Количество на модель: 2
86035856
2
