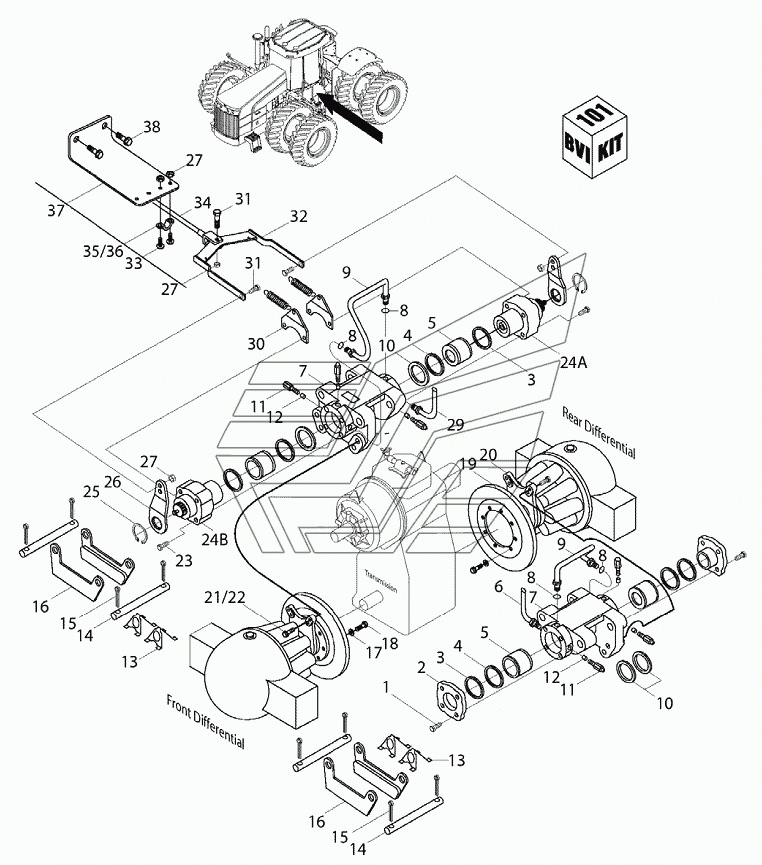

7BRK01 Тормозной диск в сборе Versatile серии HHT. Каталог 2008г.

4STR02 Гидроцилиндр рулевой Versatile серии HHT 7TBV01 Клапан и соединительные трубки тормозной системы прицепа Versatile серии HHT

Вид отображения:

Детали справа

По ширине экрана

1

24В

25

26

27

29

29

30

31

32

33

34

35

36

37

38

101A

101B

24А

23

2

6

6

7

7а

7b

9

10

11

14

16

17

18

19

20

21

22

101C

Масштаб

Исходный размер Вместить изображение

№

Инфо

Название детали

Заводской номер

Количество на модель

Номер детали на чертеже:

Комплект деталей крепления кожуха

Заводской номер: 86033461 Количество на модель: 1

86033461

1

Номер детали на чертеже:

Привод HHP-L4WD

Заводской номер: 86033396 Количество на модель: 1

86033396

1

Номер детали на чертеже:

Стопорное кольцо диам.1.375dm

Заводской номер: 86000341 Количество на модель: 2

86000341

2

Номер детали на чертеже:

Рычаг L4WD

Заводской номер: 86000347 Количество на модель: 2

86000347

2

Номер детали на чертеже:

Контргайка с нейлоновой вставкой M8 класс 8 PL

Заводской номер: 9670023 Количество на модель: 5

9670023

5

Номер детали на чертеже:

Трубопровод переднего тормоза, HHP L4wd

Заводской номер: 86033059 Количество на модель: 1

86033059

1

Номер детали на чертеже:

Трубка, Сталь ZN-Pl, передняя тормозная магистраль

Заводской номер: 86034022 Количество на модель: 1

86034022

1

Номер детали на чертеже:

Комплект деталей рамы подвески сидения

Заводской номер: 86000345 Количество на модель: 1

86000345

1

Номер детали на чертеже:

Болт шестигранный FLG M 8x25 8.8PL

Заводской номер: 9671714 Количество на модель: 3

9671714

3

Номер детали на чертеже:

Кронштейн тормозного привода (красный)

Заводской номер: 86027817 Количество на модель: 1

86027817

1

Номер детали на чертеже:

Болт шестигранный FLG USR M 6x20 PL

Заводской номер: 86511442 Количество на модель: 2

86511442

2

Номер детали на чертеже:

Трос стояночного тормоза HHP -L4WD

Заводской номер: 86032527 Количество на модель: 1

86032527

1

Номер детали на чертеже:

Фиксатор кабеля 12.8

Заводской номер: 86000001 Количество на модель: 1

86000001

1

Номер детали на чертеже:

Стыковая прокладка

Заводской номер: 86000002 Количество на модель: 1

86000002

1

Номер детали на чертеже:

Кронштейн тяги стояночного тормоза

Заводской номер: 86032383 Количество на модель: 1

86032383

1

Номер детали на чертеже:

Крепежный винт с плоскоконической головкой M4x16

Заводской номер: 86511042 Количество на модель: 2

86511042

2

Номер детали на чертеже:

Набор пыльников и прокладок

Заводской номер: 86033398 Количество на модель: AR

86033398

AR

Номер детали на чертеже:

Комплект стопорныхколец и рычаг

Заводской номер: 86033462 Количество на модель: AR

86033462

AR

Номер детали на чертеже:

Привод HHP-L4WD

Заводской номер: 86033395 Количество на модель: 1

86033395

1

Номер детали на чертеже:

Комплект болтов L4WD

Заводской номер: 86033463 Количество на модель: 1

86033463

1

Номер детали на чертеже:

Крышка тормозного цилиндра L4WD

Заводской номер: 86034542 Количество на модель: 2

86034542

2

Номер детали на чертеже:

Трубопровод заднего тормоза, ННР L4wd

Заводской номер: 86033060 Количество на модель: 1

86033060

1

Номер детали на чертеже:

Трубка, Сталь ZN-Рl, задняя тормозная магистраль

Заводской номер: 86034016 Количество на модель: 1

86034016

1

Номер детали на чертеже:

Суппорт тормоза

Заводской номер: 9705814 Количество на модель: 2

9705814

2

Номер детали на чертеже:

Суппорт тормоза, HHP-L4wd

Заводской номер: 86031986 Количество на модель: 1

86031986

1

Номер детали на чертеже:

Суппорт тормоза, HHP-L4wd

Заводской номер: 86031987 Количество на модель: 1

86031987

1

Номер детали на чертеже:

Комплект трубок

Заводской номер: 86033400 Количество на модель: 2

86033400

2

Номер детали на чертеже:

Пыльник

Заводской номер: 86000351 Количество на модель: 4

86000351

4

Номер детали на чертеже:

Предохранительный клапан, L4WD

Заводской номер: 86000349 Количество на модель: 2

86000349

2

Номер детали на чертеже:

Пальцы со шплинтами

Заводской номер: 86000346 Количество на модель: 2

86000346

2

Номер детали на чертеже:

Набор - тормозные колодки

Заводской номер: 86033399 Количество на модель: 2

86033399

2

Номер детали на чертеже:

Шайба 13.00X24.00X2.5 HDN PL

Заводской номер: 44183 Количество на модель: 16

44183

16

Номер детали на чертеже:

Болт шестигранный 0.50x1.50GR5 PL

Заводской номер: 87689 Количество на модель: 16

87689

16

Номер детали на чертеже:

Диск тормозной в сборе 508х19 L4WD

Заводской номер: 9707252 Количество на модель: 2

9707252

2

Номер детали на чертеже:

Фланец

Заводской номер: 86033849 Количество на модель: 2

86033849

2

Номер детали на чертеже:

Болт 0.62х2.25 Gr-5 Рl

Заводской номер: 88556 Количество на модель: 8

88556

8

Номер детали на чертеже:

Шайба 16.00х28.00х3.00, Нdn, Вl, сталь

Заводской номер: 9672419 Количество на модель: 8

9672419

8

Номер детали на чертеже:

Поршни, пыльники и уплотнения

Заводской номер: 86033397 Количество на модель: AR

86033397

AR
