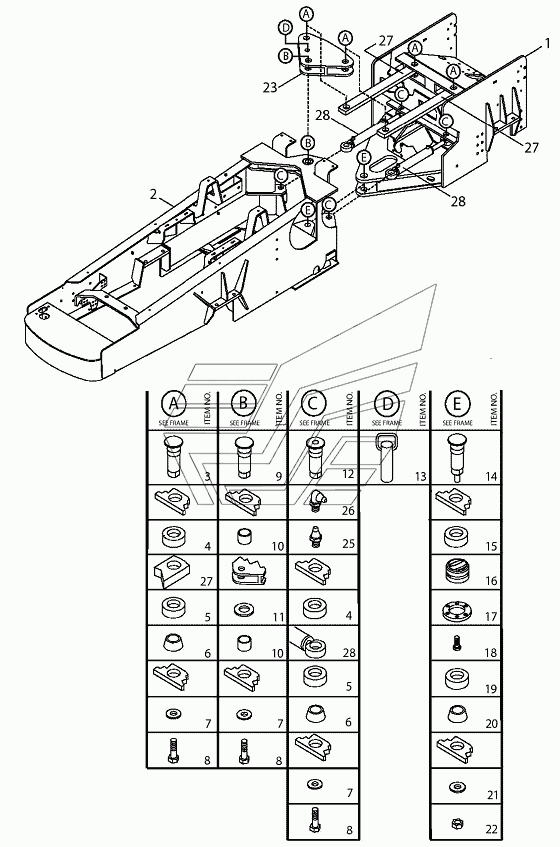

2FRM01 Рама с деталями шарнирного соединения в сборе Versatile серии HHT. Каталог 2008г.

2FRM02 Рама с продольной рулевой тягой в сборе Versatile серии HHT 2FEN01 Задняя опора капота с передними крыльями в сборе Versatile серии HHT

Вид отображения:

Детали справа

По ширине экрана

1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

16

17

18

19

20

21

22

23

25

26

27

28

Масштаб

Исходный размер Вместить изображение

№

Инфо

Название детали

Заводской номер

Количество на модель

1

Номер детали на чертеже:

1

Рама задняя HHP-L4WD

Заводской номер: 86030188 Количество на модель: 1

86030188

1

2

Номер детали на чертеже:

2

Рама передняя HHP-L4WD

Заводской номер: 86029839 Количество на модель: 1

86029839

1

3

Номер детали на чертеже:

3

Палец 60мм HHP-L4WD

Заводской номер: 86030212 Количество на модель: 4

86030212

4

4

Номер детали на чертеже:

4

Уплотнение тяги Id-60 Od-125 Thk-42mm

Заводской номер: 86031520 Количество на модель: 8

86031520

8

5

Номер детали на чертеже:

5

Уплотнение тяги Id-75 Od-125 Thk-42mm

Заводской номер: 86031519 Количество на модель: 8

86031519

8

6

Номер детали на чертеже:

6

Втулка рулевого цилиндра диам.внутр.60.5мм

Заводской номер: 86030661 Количество на модель: 8

86030661

8

7

Номер детали на чертеже:

7

Шайба плоская диам.внут.22.0, наруж.80.0, толщина 10.0мм, сталь

Заводской номер: 86030658 Количество на модель: 9

86030658

9

8

Номер детали на чертеже:

8

Болт M20x2.5x40 CL-10.9

Заводской номер: 9512573 Количество на модель: 9

9512573

9

9

Номер детали на чертеже:

9

Палец

Заводской номер: 86030636 Количество на модель: 1

86030636

1

10

Номер детали на чертеже:

10

Втулка диам.внутр.60 длина 40мм

Заводской номер: 86030659 Количество на модель: 2

86030659

2

11

Номер детали на чертеже:

11

Шайба диам.внут.62.0мм, толщина 2.0мм

Заводской номер: 86030660 Количество на модель: 2

86030660

2

12

Номер детали на чертеже:

12

Палец 60х178.8мм

Заводской номер: 86031082 Количество на модель: 4

86031082

4

13

Номер детали на чертеже:

13

Палец, длина 190мм

Заводской номер: 86032126 Количество на модель: 1

86032126

1

14

Номер детали на чертеже:

14

Палец 80мм HHP-L4WD

Заводской номер: 86030208 Количество на модель: 1

86030208

1

15

Номер детали на чертеже:

15

Уплотнение верхнее Id-80 Od-200 Thk-25.4mm

Заводской номер: 86031522 Количество на модель: 1

86031522

1

16

Номер детали на чертеже:

16

Втулка сферическая 80x150x88mm

Заводской номер: 86031607 Количество на модель: 1

86031607

1

17

Номер детали на чертеже:

17

Опора упорного подшипника

Заводской номер: 86031623 Количество на модель: 1

86031623

1

18

Номер детали на чертеже:

18

Винт с гексагональной головкой с фланцами M10x40

Заводской номер: 9804263 Количество на модель: 6

9804263

6

19

Номер детали на чертеже:

19

Уплотнение нижнее Id-95 Od-200 Thk-38mm

Заводской номер: 86031521 Количество на модель: 1

86031521

1

20

Номер детали на чертеже:

20

Прокладка стальная внут. диам.80.5 толщина 24.0, о

Заводской номер: 86030207 Количество на модель: 1

86030207

1

21

Номер детали на чертеже:

21

Шайба плоская стальная вн.O 41ммxвнеш.O 120 мм,

Заводской номер: 86030657 Количество на модель: 1

86030657

1

22

Номер детали на чертеже:

22

ГАЙКА

Заводской номер: 9706872 Количество на модель: 1

9706872

1

23

Номер детали на чертеже:

23

Рама поворотная HHP-L4WD

Заводской номер: 86030044 Количество на модель: 1

86030044

1

25

Номер детали на чертеже:

25

Штуцер для подвода смазки 1/8-27NPT

Заводской номер: 80710 Количество на модель: 2

80710

2

26

Номер детали на чертеже:

26

Масленка 1/8 - 90 NPT

Заводской номер: 80719 Количество на модель: 2

80719

2

27

Номер детали на чертеже:

27

Тяга 913мм HHP-L4WD

Заводской номер: 86030635 Количество на модель: 2

86030635

2

28

Номер детали на чертеже:

28

Цилиндр гидравлический рулевого привода HHP-L4WD

Заводской номер: 86030041 Количество на модель: 2

86030041

2
