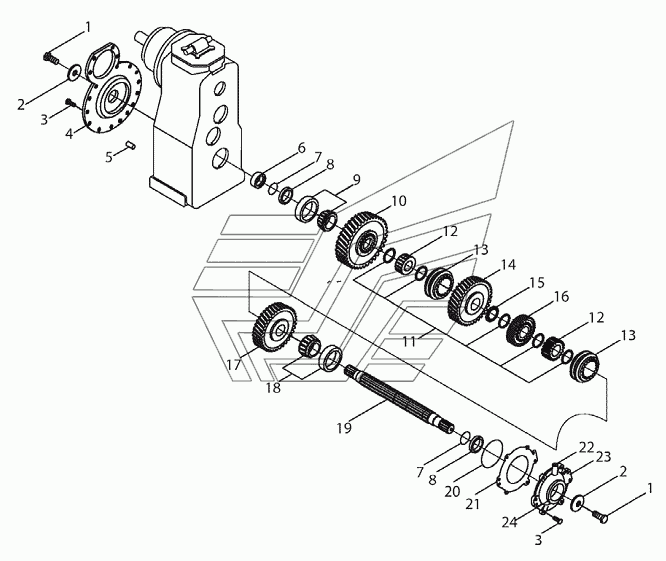

5TRN05 Вторичный вал в сборе Versatile серии HHT. Каталог 2008г.

5TRN04 Вал промежуточный 2-й в сборе Versatile серии HHT 5TRN06 Вал промежуточный 1-й в сборе Versatile серии HHT

Вид отображения:

Детали справа

По ширине экрана

1

16

17

18

19

20

21

22

23

23a

23a

24

15

14

13

2

3

4

5

6

7

8

9

10

11

12

24

Масштаб

Исходный размер Вместить изображение

№

Инфо

Название детали

Заводской номер

Количество на модель

Номер детали на чертеже:

Болт M16x35

Заводской номер: 86512263 Количество на модель: 2

86512263

2

Номер детали на чертеже:

Колесо зубчатое на вых. валу трансмиссии z=25

Заводской номер: 86019027 Количество на модель: 1

86019027

1

Номер детали на чертеже:

Колесо зубчатое z=38

Заводской номер: 86019028 Количество на модель: 1

86019028

1

Номер детали на чертеже:

Подшипник роликовый конический вых. вал трансм.

Заводской номер: 86033582 Количество на модель: 1

86033582

1

Номер детали на чертеже:

Вторичный вал 12 МКПП, HHP

Заводской номер: 86033586 Количество на модель: 1

86033586

1

Номер детали на чертеже:

Кольцо уплотнительное вн. O 151.99xтолщина 3.53

Заводской номер: 86001299 Количество на модель: 1

86001299

1

Номер детали на чертеже:

Набор прокладок для трансмиссии

Заводской номер: 86001298 Количество на модель: 1

86001298

1

Номер детали на чертеже:

Дроссель M10х1.5 диам.2.8

Заводской номер: 86001320 Количество на модель: 1

86001320

1

Номер детали на чертеже:

Крышка вторичного вала КПП HHP

Заводской номер: 86033578 Количество на модель: 1

86033578

1

Номер детали на чертеже:

Крышка задняя

Заводской номер: 86033577 Количество на модель: 1

86033577

1

Номер детали на чертеже:

Крышка задняя HHP

Заводской номер: 86035664 Количество на модель: 1

86035664

1

Номер детали на чертеже:

Манжета

Заводской номер: 86033576 Количество на модель: 1

86033576

1

Номер детали на чертеже:

Шайба

Заводской номер: 86033584 Количество на модель: 1

86033584

1

Номер детали на чертеже:

Колесо зубчатое z=37

Заводской номер: 86033585 Количество на модель: 1

86033585

1

Номер детали на чертеже:

Втулка переключателя передач

Заводской номер: 86019030 Количество на модель: 2

86019030

2

Номер детали на чертеже:

Шайба

Заводской номер: 86033613 Количество на модель: 2

86033613

2

Номер детали на чертеже:

Болт M12x1.75x30 Cl-8.8

Заводской номер: 9670066 Количество на модель: 23

9670066

23

Номер детали на чертеже:

Крышка HHP - L4WD

Заводской номер: 86033581 Количество на модель: 1

86033581

1

Номер детали на чертеже:

Штифт 12.0x24.0

Заводской номер: 86508495 Количество на модель: 2

86508495

2

Номер детали на чертеже:

Манжета

Заводской номер: 86033579 Количество на модель: 1

86033579

1

Номер детали на чертеже:

Уплотнительное кольцо

Заводской номер: 86033575 Количество на модель: 2

86033575

2

Номер детали на чертеже:

Уплотнение масляное NITRILE D80x105x13

Заводской номер: 86033580 Количество на модель: 2

86033580

2

Номер детали на чертеже:

Подшипник роликовый конический вых. вала в сборе

Заводской номер: 86033583 Количество на модель: 1

86033583

1

Номер детали на чертеже:

Колесо зубчатое z=47

Заводской номер: 86019023 Количество на модель: 1

86019023

1

Номер детали на чертеже:

Кольцо стопорное

Заводской номер: 86029117 Количество на модель: 5

86029117

5

Номер детали на чертеже:

Ступица переключения передач

Заводской номер: 86019029 Количество на модель: 2

86019029

2

Номер детали на чертеже:

Манжета

Заводской номер: 86035634 Количество на модель: 1

86035634

1
