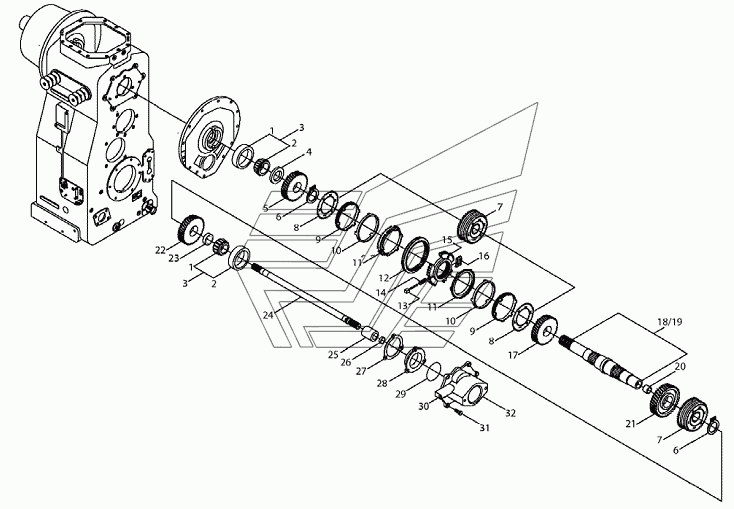

5TRN03 Первичный вал в сборе Versatile серии HHT. Каталог 2008г.

5TRN02 Управляющий клапан Versatile серии HHT 5TRN03a Муфта сцепления в сборе Versatile серии HHT

Вид отображения:

Детали справа

По ширине экрана

1

3

4

5

6

7

8

9

10

11

12

13

14

15

16

17

18

19

20

21

22

23

24

25

26

27

28

29

30

31

32

Масштаб

Исходный размер Вместить изображение

№

Инфо

Название детали

Заводской номер

Количество на модель

1

Номер детали на чертеже:

1

Отдельно не продается

Заводской номер: NSS Количество на модель: 2

NSS

2

3

Номер детали на чертеже:

3

Ролик подшипника конический ЕT-32311

Заводской номер: 86033604 Количество на модель: 2

86033604

2

4

Номер детали на чертеже:

4

Прокладка

Заводской номер: 86001330 Количество на модель: 1

86001330

1

5

Номер детали на чертеже:

5

Шестерня Z=37 входного вала трансмиссии

Заводской номер: 86033607 Количество на модель: 1

86033607

1

6

Номер детали на чертеже:

6

Кольцо стопорное

Заводской номер: 86001056 Количество на модель: 2

86001056

2

7

Номер детали на чертеже:

7

Синхронизатор ZF D 135 AND 128

Заводской номер: 86000964 Количество на модель: 2

86000964

2

8

Номер детали на чертеже:

8

Диск муфты сцепления

Заводской номер: 86001027 Количество на модель: 2

86001027

2

9

Номер детали на чертеже:

9

Кольцо внутреннее

Заводской номер: 86001028 Количество на модель: 2

86001028

2

10

Номер детали на чертеже:

10

Кольцо промежуточной шестерни

Заводской номер: 86001029 Количество на модель: 2

86001029

2

11

Номер детали на чертеже:

11

Кольцо внешнее

Заводской номер: 86001030 Количество на модель: 2

86001030

2

12

Номер детали на чертеже:

12

Втулка синхронизатора скользящая ZF-D 135/128

Заводской номер: 86000965 Количество на модель: 1

86000965

1

13

Номер детали на чертеже:

13

Фиксатор шестерни синхронизатора

Заводской номер: 86001035 Количество на модель: 3

86001035

3

14

Номер детали на чертеже:

14

Пружина синхронизатора

Заводской номер: V96294 Количество на модель: 3

V96294

3

15

Номер детали на чертеже:

15

Корпус синхронизатора трансмиссии в сборе

Заводской номер: 86001031 Количество на модель: 1

86001031

1

16

Номер детали на чертеже:

16

Элемент - муфта синхронизатора трансмиссии

Заводской номер: 86001032 Количество на модель: 1

86001032

1

17

Номер детали на чертеже:

17

Шестерня Z=34 входного вала трансмиссии

Заводской номер: 86033608 Количество на модель: 1

86033608

1

18

Номер детали на чертеже:

18

Вал входной с втулкой

Заводской номер: 86001324 Количество на модель: 1

86001324

1

19

Номер детали на чертеже:

19

Первичный вал, 12 МКПП ТМ88

Заводской номер: 86033609 Количество на модель: 1

86033609

1

20

Номер детали на чертеже:

20

Втулка

Заводской номер: 86001325 Количество на модель: 1

86001325

1

21

Номер детали на чертеже:

21

Шестерня Z=43 выходного вала трансмиссии

Заводской номер: 86033605 Количество на модель: 1

86033605

1

22

Номер детали на чертеже:

22

Колесо зубчатое z=40

Заводской номер: 86033606 Количество на модель: 1

86033606

1

23

Номер детали на чертеже:

23

Манжета зубчатого колеса Z=40 входного вала транс

Заводской номер: 86001331 Количество на модель: 1

86001331

1

24

Номер детали на чертеже:

24

Первичный вал

Заводской номер: 86033603 Количество на модель: 1

86033603

1

25

Номер детали на чертеже:

25

Втулка

Заводской номер: 86033602 Количество на модель: 1

86033602

1

26

Номер детали на чертеже:

26

Стопорное кольцо

Заводской номер: 412335 Количество на модель: 1

412335

1

27

Номер детали на чертеже:

27

Набор прокладок

Заводской номер: 86011727 Количество на модель: 1

86011727

1

28

Номер детали на чертеже:

28

Корпус подшипника

Заводской номер: 86011725 Количество на модель: 1

86011725

1

29

Номер детали на чертеже:

29

Уплотнительное кольцо JIS B2401 G100

Заводской номер: 86001338 Количество на модель: 1

86001338

1

30

Номер детали на чертеже:

30

Дроссель M8х1.25 диам.2.5

Заводской номер: 86001046 Количество на модель: 1

86001046

1

31

Номер детали на чертеже:

31

Болт M12x1.75x30 Cl-8.8

Заводской номер: 9670066 Количество на модель: 2

9670066

2

32

Номер детали на чертеже:

32

Адаптер

Заводской номер: 86011726 Количество на модель: 1

86011726

1
