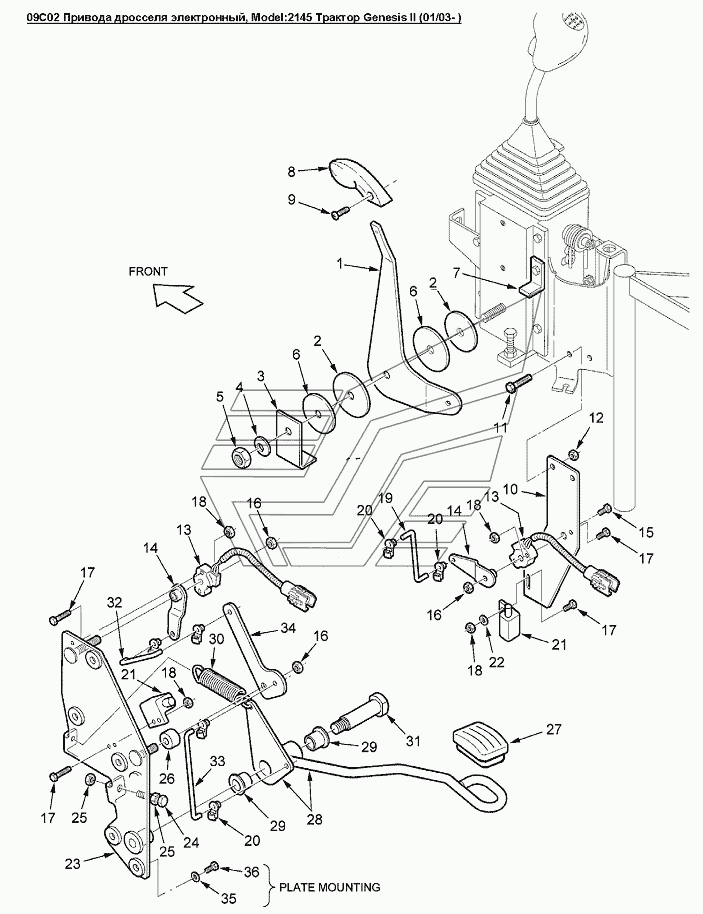

09C02 Привода дросселя электронный Versatile серии GENESIS. Каталог 2008г.

09B04 Топливная система двигателя - Genesis II Versatile серии GENESIS 08D01 Водяной фильтр Versatile серии GENESIS

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Рычаг дросселя

Заводской номер: 9842333 Количество на модель: 1
9842333
1
2

Номер детали на чертеже:

2

Шайба тяги дросселя, нейлон GENESIS

Заводской номер: 86011891 Количество на модель: 2
86011891
2
3

Номер детали на чертеже:

3

Уголок

Заводской номер: 86525516 Количество на модель: 1
86525516
1
4

Номер детали на чертеже:

4

Шайба стопорная BV M10 PL

Заводской номер: 140045 Количество на модель: 1
140045
1
5

Номер детали на чертеже:

5

Гайка стопорная CL-8 M10

Заводской номер: 100037 Количество на модель: 1
100037
1
6

Номер детали на чертеже:

6

Шайба нейлон

Заводской номер: 86525515 Количество на модель: 2
86525515
2
7

Номер детали на чертеже:

7

Ограничитель рукоятки дросселя

Заводской номер: 86029602 Количество на модель: 1
86029602
1
8

Номер детали на чертеже:

8

Рукоятка рычага

Заводской номер: 9841607 Количество на модель: 1
9841607
1
9

Номер детали на чертеже:

9

Винт CL 4.8 М4х0.70х8

Заводской номер: 9844207 Количество на модель: 1
9844207
1
10

Номер детали на чертеже:

10

Кронштейн

Заводской номер: 86029139 Количество на модель: 1
86029139
1
11

Номер детали на чертеже:

11

Болт M6x1.0x16 Cl-8.8

Заводской номер: 86508568 Количество на модель: 2
86508568
2
12

Номер детали на чертеже:

12

Гайка M6 Cl-8 Pl

Заводской номер: 9804276 Количество на модель: 2
9804276
2
13

Номер детали на чертеже:

13

Потенциометр

Заводской номер: 9821734 Количество на модель: 2
9821734
2
14

Номер детали на чертеже:

14

Рычаг

Заводской номер: 9821715 Количество на модель: 2
9821715
2
15

Номер детали на чертеже:

15

Болт M8x1.25x40 Cl 8.8

Заводской номер: 86511842 Количество на модель: 1
86511842
1
16

Номер детали на чертеже:

16

Контргайка с нейлоновой вставкой M8 класс 8 PL

Заводской номер: 9670023 Количество на модель: 2
9670023
2
17

Номер детали на чертеже:

17

Болт M4x25 Cl-8.8

Заводской номер: 86029826 Количество на модель: 6
86029826
6
18

Номер детали на чертеже:

18

Контргайка с нейлоновой вставкой M4

Заводской номер: 86029828 Количество на модель: 6
86029828
6
19

Номер детали на чертеже:

19

Кронштейн

Заводской номер: 86501281 Количество на модель: 1
86501281
1
20

Номер детали на чертеже:

20

Клипса

Заводской номер: 9821714 Количество на модель: 6
9821714
6
21

Номер детали на чертеже:

21

Переключатель с сердечником

Заводской номер: 9843787 Количество на модель: 2
9843787
2
22

Номер детали на чертеже:

22

Шайба М4

Заводской номер: 43845 Количество на модель: 2
43845
2
23

Номер детали на чертеже:

23

Кронштейн L4WD

Заводской номер: 86029667 Количество на модель: 1
86029667
1
24

Номер детали на чертеже:

24

Болт M8x25 Cl-8.8

Заводской номер: 43127 Количество на модель: 1
43127
1
25

Номер детали на чертеже:

25

Гайка M8x1.25

Заводской номер: 9706690 Количество на модель: 1
9706690
1
26

Номер детали на чертеже:

26

Втулка диам.наруж. 0.75dm толщина 0.50dm

Заводской номер: 86029627 Количество на модель: 1
86029627
1
27

Номер детали на чертеже:

27

Подушка, резина

Заводской номер: 9821941 Количество на модель: 1
9821941
1
28

Номер детали на чертеже:

28

Педаль акселератора

Заводской номер: 86029727 Количество на модель: 1
86029727
1
29

Номер детали на чертеже:

29

Втулка диам.внутр.16 наруж. 24 длина 16мм

Заводской номер: 86029830 Количество на модель: 2
86029830
2
30

Номер детали на чертеже:

30

Пружина диам.наруж. 0.73dm длина 2.75dm

Заводской номер: 86011673 Количество на модель: 1
86011673
1
31

Номер детали на чертеже:

31

Болт М12х1.75 - 6g

Заводской номер: 86029728 Количество на модель: 1
86029728
1
32

Номер детали на чертеже:

32

Тяга, длина 67мм

Заводской номер: 86029819 Количество на модель: 1
86029819
1
33

Номер детали на чертеже:

33

Тяга 112мм

Заводской номер: 86029653 Количество на модель: 1
86029653
1
34

Номер детали на чертеже:

34

Уголок системы рычагов

Заводской номер: 86029626 Количество на модель: 1
86029626
1
35

Номер детали на чертеже:

35

Болт M30x1.0x20 Cl-8.8

Заводской номер: 120100 Количество на модель: 4
120100
4
36

Номер детали на чертеже:

36

Шайба диам.внут.6.62, наруж.12.0, толщина 1.6мм, сталь

Заводской номер: 9824259 Количество на модель: 4
9824259
4
