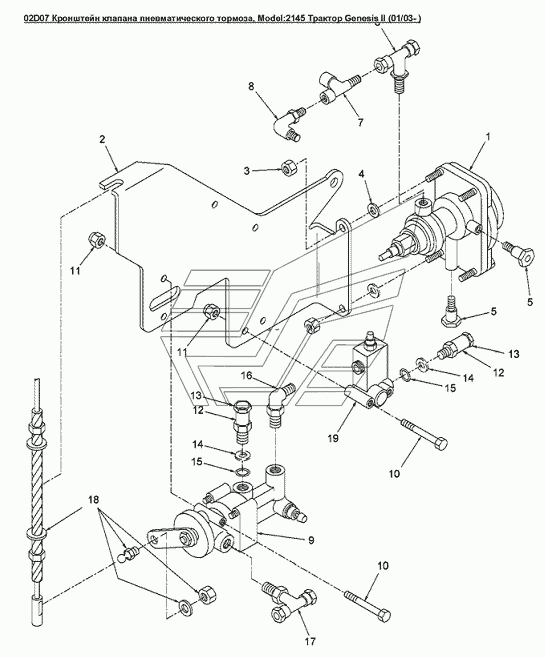

02D07 Кронштейн клапана пневматического тормоза Versatile серии GENESIS. Каталог 2008г.

02D06 Трубка-кожух Versatile серии GENESIS 02D08 Компрессор пневматического тормоза Versatile серии GENESIS

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Клапан управляющий одинарный

Заводской номер: 86012070 Количество на модель: 1
86012070
1
2

Номер детали на чертеже:

2

Кронштейн клапана

Заводской номер: 86010996 Количество на модель: 1
86010996
1
3

Номер детали на чертеже:

3

Гайка стопорная CL-8 M10

Заводской номер: 100037 Количество на модель: 2
100037
2
4

Номер детали на чертеже:

4

Шайба 10.77X20.00X2.00 PL

Заводской номер: 86511323 Количество на модель: 2
86511323
2
5

Номер детали на чертеже:

5

Соединитель

Заводской номер: 82006295 Количество на модель: 2
82006295
2
6

Номер детали на чертеже:

6

Тройник М22х1.5

Заводской номер: 86010348 Количество на модель: 1
86010348
1
7

Номер детали на чертеже:

7

Тройник пневматической тормозной системы №12

Заводской номер: 86010982 Количество на модель: 1
86010982
1
8

Номер детали на чертеже:

8

Фитинг 90°, М22х1.50

Заводской номер: 86010342 Количество на модель: 1
86010342
1
9

Номер детали на чертеже:

9

Клапан управляющий двойной

Заводской номер: 86002582 Количество на модель: 1
86002582
1
10

Номер детали на чертеже:

10

Болт M8x60мм Cl-8.8 Pl

Заводской номер: 120061 Количество на модель: 4
120061
4
11

Номер детали на чертеже:

11

Контргайка М8х1.25

Заводской номер: 86629542 Количество на модель: 4
86629542
4
12

Номер детали на чертеже:

12

Штуцер Ml2x1.5

Заводской номер: 86010335 Количество на модель: 2
86010335
2
13

Номер детали на чертеже:

13

Штуцер №8

Заводской номер: 86010339 Количество на модель: 1
86010339
1
14

Номер детали на чертеже:

14

Шайба

Заводской номер: 86010341 Количество на модель: 1
86010341
1
15

Номер детали на чертеже:

15

Уплотнительное кольцо, внут.диам.10 толщина2.2

Заводской номер: 86010358 Количество на модель: 1
86010358
1
16

Номер детали на чертеже:

16

Фитинг, 90° M10хM12

Заводской номер: 86010340 Количество на модель: 1
86010340
1
17

Номер детали на чертеже:

17

Тройник M16x1.5

Заводской номер: 86010350 Количество на модель: 2
86010350
2
18

Номер детали на чертеже:

18

Трос пневматических тормозов

Заводской номер: 86010988 Количество на модель: 1
86010988
1
19

Номер детали на чертеже:

19

Соленоид

Заводской номер: 86002586 Количество на модель: 1
86002586
1
