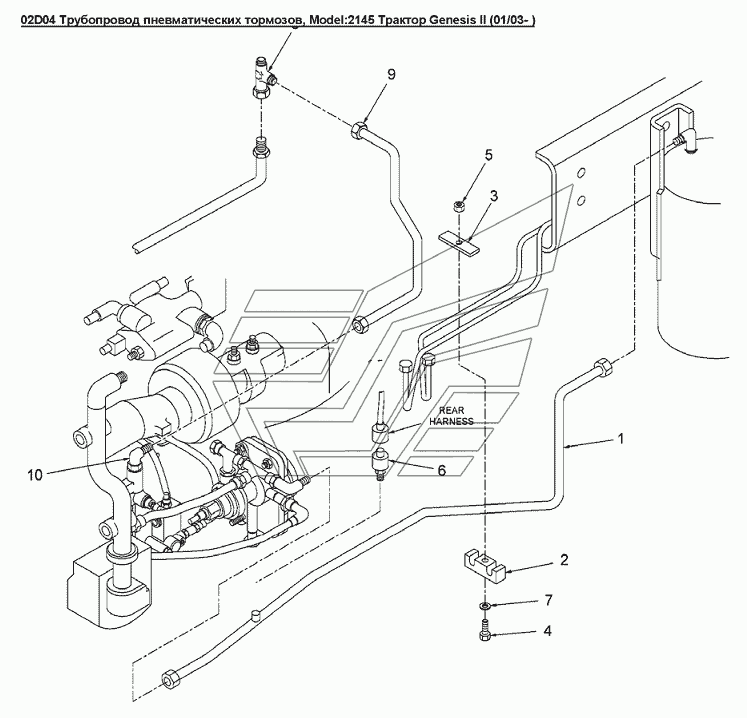

02D04 Трубопровод пневматических тормозов Versatile серии GENESIS. Каталог 2008г.

02D03 Комплект для установки компрессора пневматического тормоза Versatile серии GENESIS 02D05 Ресивер с клапаном Versatile серии GENESIS

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана
1
2
3
4
5
6
7
8
9
10

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Трубка, от бака до питающего клапана

Заводской номер: 86015816 Количество на модель: 1
86015816
1
2

Номер детали на чертеже:

2

Хомут

Заводской номер: 86643219 Количество на модель: 1
86643219
1
3

Номер детали на чертеже:

3

Фиксирующая пластина

Заводской номер: 613122 Количество на модель: 1
613122
1
4

Номер детали на чертеже:

4

Болт M6x1.0x40.0 Cl 8.8

Заводской номер: 43118 Количество на модель: 1
43118
1
5

Номер детали на чертеже:

5

Гайка M6х1.0 Cl-8

Заводской номер: 9706755 Количество на модель: 1
9706755
1
6

Номер детали на чертеже:

6

Переключатель, магистраль газовых тормозов

Заводской номер: 86011295 Количество на модель: 1
86011295
1
7

Номер детали на чертеже:

7

Шайба диам.внут.6.62, наруж.12.0, толщина 1.6мм, сталь

Заводской номер: 9824259 Количество на модель: 1
9824259
1
8

Номер детали на чертеже:

8

Тройник 11/16orfsx11/16orb

Заводской номер: 9843615 Количество на модель: 1
9843615
1
9

Номер детали на чертеже:

9

Трубка задней линии пневматических тормозов GENESIS

Заводской номер: 86010970 Количество на модель: 1
86010970
1
10

Номер детали на чертеже:

10

Фитинг, 90° M10хM12

Заводской номер: 86010340 Количество на модель: 1
86010340
1
