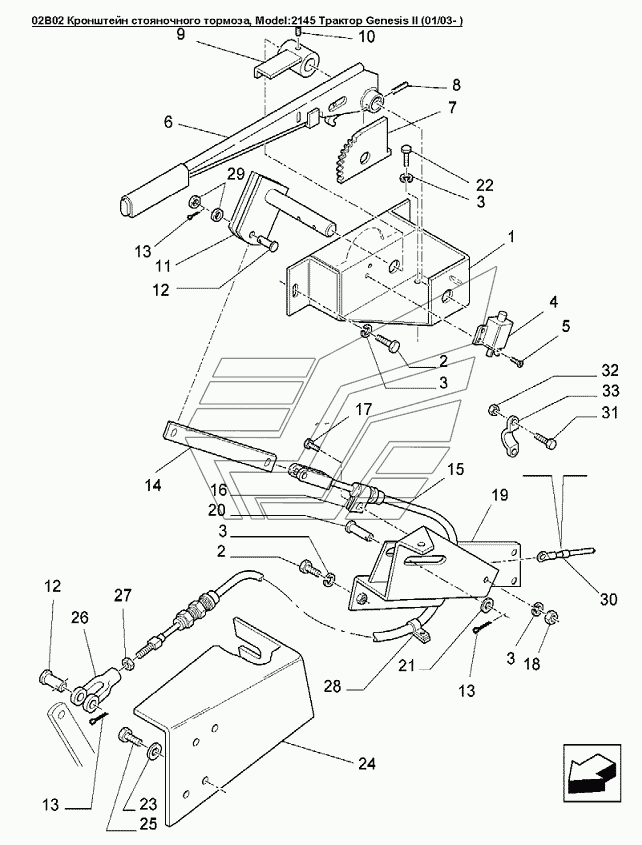

02B02 Кронштейн стояночного тормоза Versatile серии GENESIS. Каталог 2008г.

02B01 Тормоз стояночный Versatile серии GENESIS 02B03 Рычаг тормозной в сборе Versatile серии GENESIS

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Кронштейн

Заводской номер: 86501627 Количество на модель: 1
86501627
1
2

Номер детали на чертеже:

2

Болт M8x1.25x16 Cl-8.8

Заводской номер: 120103 Количество на модель: 3
120103
3
3

Номер детали на чертеже:

3

Шайба 0.31PL

Заводской номер: 80681 Количество на модель: 3
80681
3
4

Номер детали на чертеже:

4

Шток выключателя

Заводской номер: 86512116 Количество на модель: 1
86512116
1
5

Номер детали на чертеже:

5

Болт M4x0.70x10

Заводской номер: 321803 Количество на модель: 2
321803
2
6

Номер детали на чертеже:

6

Рычаг стояночного тормоза в сборе

Заводской номер: REF Количество на модель: 1
REF
1
7

Номер детали на чертеже:

7

Рычажные зубья

Заводской номер: 86502785 Количество на модель: 1
86502785
1
8

Номер детали на чертеже:

8

Винтовая пружина 6.18 внешн. диам., 30 длина

Заводской номер: 86025561 Количество на модель: 2
86025561
2
9

Номер детали на чертеже:

9

Наличник

Заводской номер: 86501630 Количество на модель: 1
86501630
1
10

Номер детали на чертеже:

10

Болт М8х25

Заводской номер: 300479 Количество на модель: 1
300479
1
11

Номер детали на чертеже:

11

Ось

Заводской номер: 86501450 Количество на модель: 1
86501450
1
12

Номер детали на чертеже:

12

Палец 5/16dmx31/32dm PL

Заводской номер: 200731 Количество на модель: 2
200731
2
13

Номер детали на чертеже:

13

Шплинт

Заводской номер: 280250 Количество на модель: 3
280250
3
14

Номер детали на чертеже:

14

Рейка

Заводской номер: 86501448 Количество на модель: 1
86501448
1
15

Номер детали на чертеже:

15

Трос стояночного тормоза, Genesis

Заводской номер: 86502787 Количество на модель: 1
86502787
1
16

Номер детали на чертеже:

16

Хомут 0.50

Заводской номер: 261492 Количество на модель: 1
261492
1
17

Номер детали на чертеже:

17

Болт M8х20 8.8Plt

Заводской номер: 120104 Количество на модель: 1
120104
1
18

Номер детали на чертеже:

18

Гайка M8x1.25

Заводской номер: 9706690 Количество на модель: 1
9706690
1
19

Номер детали на чертеже:

19

Кронштейн

Заводской номер: 86010984 Количество на модель: 1
86010984
1
20

Номер детали на чертеже:

20

Палец 8x45

Заводской номер: 353216 Количество на модель: 1
353216
1
20

Номер детали на чертеже:

20

Палец 0.30х1.45

Заводской номер: 517797 Количество на модель: 1
517797
1
21

Номер детали на чертеже:

21

Шайба 0.375x0.875x0.083 Pl

Заводской номер: 80664 Количество на модель: 2
80664
2
22

Номер детали на чертеже:

22

Болт 5/16dmх3/4dm

Заводской номер: 570821 Количество на модель: 1
570821
1
23

Номер детали на чертеже:

23

Шайба стопорная BV M10 PL

Заводской номер: 140045 Количество на модель: 1
140045
1
24

Номер детали на чертеже:

24

Кронштейн

Заводской номер: 86506226 Количество на модель: 1
86506226
1
25

Номер детали на чертеже:

25

Болт CL8.8, M10 x 1.5 x 25

Заводской номер: 43139 Количество на модель: 2
43139
2
26

Номер детали на чертеже:

26

Вилка тяги тормоза

Заводской номер: 9707600 Количество на модель: 1
9707600
1
27

Номер детали на чертеже:

27

Гайка 5/16 Pl

Заводской номер: 87307 Количество на модель: 1
87307
1
28

Номер детали на чертеже:

28

Хомут 5/8dm

Заводской номер: 134577 Количество на модель: 1
134577
1
30

Номер детали на чертеже:

30

Трос пневматических тормозов

Заводской номер: 86010988 Количество на модель: 1
86010988
1
31

Номер детали на чертеже:

31

Болт G2 №10-24х3/4dm

Заводской номер: 86511922 Количество на модель: 2
86511922
2
32

Номер детали на чертеже:

32

Гайка №10

Заводской номер: 523310 Количество на модель: 2
523310
2
33

Номер детали на чертеже:

33

Фиксатор

Заводской номер: 265767 Количество на модель: 1
265767
1
