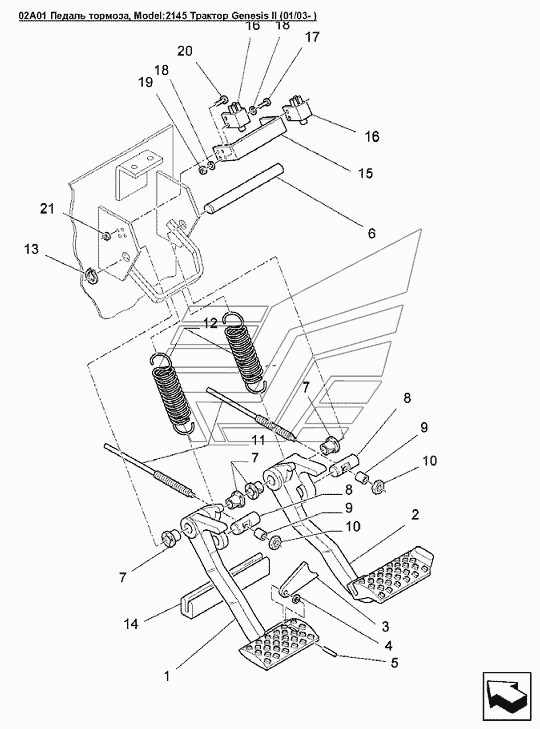

02A01 Педаль тормоза Versatile серии GENESIS. Каталог 2008г.

13A04 Сиденье оператора, серия SST Versatile серии GENESIS 02A02 Трубка тормозная Versatile серии GENESIS

Вид отображения:

Детали справа

По ширине экрана

1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

16

17

18

19

20

21

Масштаб

Исходный размер Вместить изображение

№

Инфо

Название детали

Заводской номер

Количество на модель

1

Номер детали на чертеже:

1

Педаль тормоза левая

Заводской номер: 9821952 Количество на модель: 1

9821952

1

2

Номер детали на чертеже:

2

Педаль тормоза правая

Заводской номер: 9821957 Количество на модель: 1

9821957

1

3

Номер детали на чертеже:

3

Фиксатор Genesis

Заводской номер: 9861020 Количество на модель: 1

9861020

1

4

Номер детали на чертеже:

4

Шайба

Заводской номер: 65248 Количество на модель: 1

65248

1

5

Номер детали на чертеже:

5

Ось 1/4х1-1/4

Заводской номер: 87334 Количество на модель: 1

87334

1

6

Номер детали на чертеже:

6

Ось

Заводской номер: 9828792 Количество на модель: 1

9828792

1

7

Номер детали на чертеже:

7

Втулка диам.внутр.16 длина 16мм

Заводской номер: 86500301 Количество на модель: 4

86500301

4

8

Номер детали на чертеже:

8

Фиксатор

Заводской номер: 86500297 Количество на модель: 2

86500297

2

9

Номер детали на чертеже:

9

Втулка

Заводской номер: 86500296 Количество на модель: 2

86500296

2

10

Номер детали на чертеже:

10

Гайка G8, 3/8dm-16

Заводской номер: 280136 Количество на модель: 2

280136

2

11

Номер детали на чертеже:

11

Тяга педали тормоза

Заводской номер: 86500300 Количество на модель: 2

86500300

2

12

Номер детали на чертеже:

12

Пружина возвращателя педали

Заводской номер: 86500298 Количество на модель: 2

86500298

2

13

Номер детали на чертеже:

13

Стопорное кольцо диам.М16

Заводской номер: 300625 Количество на модель: 1

300625

1

14

Номер детали на чертеже:

14

Отбойник, длина 4.5dm

Заводской номер: 86500299 Количество на модель: 1

86500299

1

15

Номер детали на чертеже:

15

Кронштейн переключателя

Заводской номер: 9829525 Количество на модель: 1

9829525

1

16

Номер детали на чертеже:

16

Переключатель - шток NO/NC педали тормоз/сцепление

Заводской номер: 9846855 Количество на модель: 2

9846855

2

17

Номер детали на чертеже:

17

Болт M8x1.00PL

Заводской номер: 87758 Количество на модель: 4

87758

4

18

Номер детали на чертеже:

18

Шайба 0.170x0.375x0.032PL

Заводской номер: 86502684 Количество на модель: 8

86502684

8

19

Номер детали на чертеже:

19

Контргайка №8-32

Заводской номер: 86511449 Количество на модель: 4

86511449

4

20

Номер детали на чертеже:

20

Болт G8, 1/4dm-20х7/8dm

Заводской номер: 88146 Количество на модель: 2

88146

2

21

Номер детали на чертеже:

21

Гайка

Заводской номер: 84060 Количество на модель: 2

84060

2
