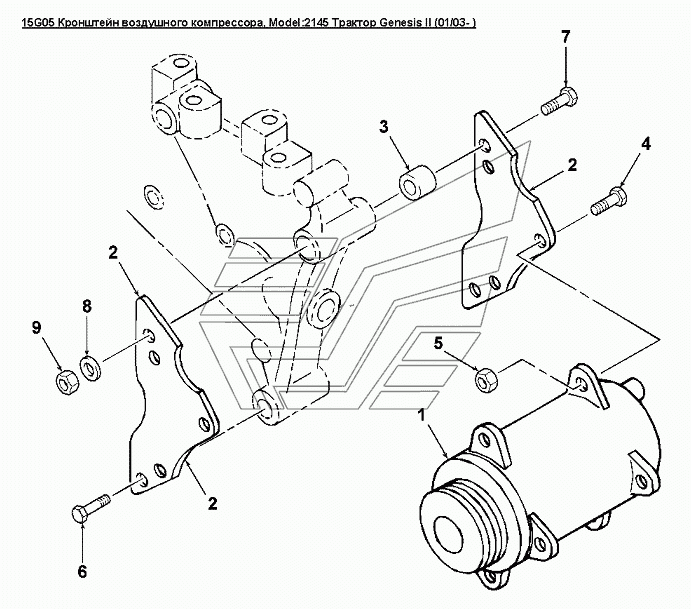

15G05 Кронштейн воздушного компрессора Versatile серии GENESIS. Каталог 2008г.

15G04 Компрессор воздушного кондиционера Versatile серии GENESIS 15H01 Зеркала Versatile серии GENESIS

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана
1
2
3
4
5
6
7
8
9

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Компрессор и муфта

Заводской номер: 9824775 Количество на модель: 1
9824775
1
2

Номер детали на чертеже:

2

Кронштейн компрессора

Заводской номер: 86024964 Количество на модель: 2
86024964
2
3

Номер детали на чертеже:

3

Кольцо диам.наруж. 1.01 внутр.0.53 толщина 0.88

Заводской номер: 263894 Количество на модель: 1
263894
1
4

Номер детали на чертеже:

4

Болт 3/8dm-16x1-1/2dm

Заводской номер: 86512175 Количество на модель: 4
86512175
4
5

Номер детали на чертеже:

5

Гайка 0.375dmх16

Заводской номер: 247780 Количество на модель: 4
247780
4
6

Номер детали на чертеже:

6

Болт 3/8dmx16x1dm

Заводской номер: 9706726 Количество на модель: 1
9706726
1
7

Номер детали на чертеже:

7

Болт 0.50dmx5.25GR5 PL

Заводской номер: 280290 Количество на модель: 1
280290
1
8

Номер детали на чертеже:

8

Шайба диам.внутр.0.50dm Pl, сталь

Заводской номер: 87364 Количество на модель: 1
87364
1
9

Номер детали на чертеже:

9

Контргайка 1/2dm-13

Заводской номер: 88871 Количество на модель: 1
88871
1
