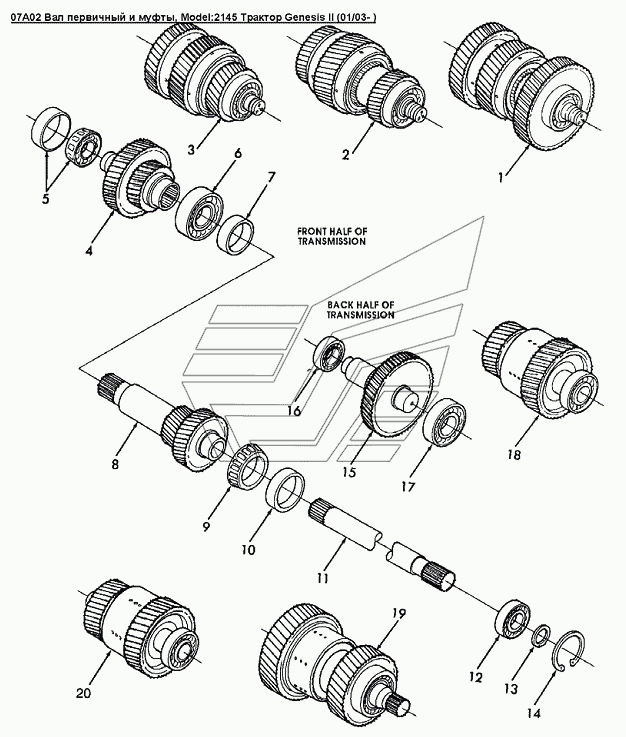

07A02 Вал первичный и муфты Versatile серии GENESIS. Каталог 2008г.

07A01a Картер КПП Versatile серии GENESIS 07A03 Муфта обгонная в сборе, 2/A Versatile серии GENESIS

Вид отображения:

Детали справа

По ширине экрана

1

2

3

4

5

6

7

8

8

9

10

11

12

13

14

15

15

16

17

18

18

19

19

19

19

20

20

Масштаб

Исходный размер Вместить изображение

№

Инфо

Название детали

Заводской номер

Количество на модель

1

Номер детали на чертеже:

1

Муфта трансмиссии в сборе

Заводской номер: 86500849 Количество на модель: 1

86500849

1

2

Номер детали на чертеже:

2

Сцепление в сборе

Заводской номер: 86500845 Количество на модель: 1

86500845

1

3

Номер детали на чертеже:

3

Муфта трансмиссии в сборе

Заводской номер: 86500841 Количество на модель: 1

86500841

1

4

Номер детали на чертеже:

4

Вал-шестерня 1-го переднего блока Genesis

Заводской номер: 86500840 Количество на модель: 1

86500840

1

5

Номер детали на чертеже:

5

Подшипник конический в сборе

Заводской номер: 86500889 Количество на модель: 1

86500889

1

6

Номер детали на чертеже:

6

Подшипник, диам.внутр.2.76 наруж.4.92 толщина 0.94dm

Заводской номер: 86500817 Количество на модель: 1

86500817

1

7

Номер детали на чертеже:

7

Втулка

Заводской номер: 86024091 Количество на модель: 1

86024091

1

8

Номер детали на чертеже:

8

Вал первичный

Заводской номер: 86500853 Количество на модель: 1

86500853

1

8

Номер детали на чертеже:

8

Вал муфты

Заводской номер: 86507382 Количество на модель: 1

86507382

1

9

Номер детали на чертеже:

9

Обойма подшипника внутренняя

Заводской номер: 86500826 Количество на модель: 1

86500826

1

10

Номер детали на чертеже:

10

Обойма подшипника наружная

Заводской номер: 86500721 Количество на модель: 1

86500721

1

11

Номер детали на чертеже:

11

Вал механизма отбора мощности

Заводской номер: 86500756 Количество на модель: 1

86500756

1

12

Номер детали на чертеже:

12

Шарик подшипника

Заводской номер: 86500810 Количество на модель: 1

86500810

1

13

Номер детали на чертеже:

13

Стопорное кольцо диам.1.56

Заводской номер: 86503781 Количество на модель: 2

86503781

2

14

Номер детали на чертеже:

14

Стопорное кольцо диам.3.562

Заводской номер: 86050237 Количество на модель: 1

86050237

1

15

Номер детали на чертеже:

15

Первичный вал

Заводской номер: 86507383 Количество на модель: 1

86507383

1

15

Номер детали на чертеже:

15

Вал-шестерня

Заводской номер: 86511614 Количество на модель: 1

86511614

1

16

Номер детали на чертеже:

16

Подшипник шариковый, входная муфта, в сборе

Заводской номер: 86511890 Количество на модель: 1

86511890

1

17

Номер детали на чертеже:

17

Подшипник d вн.= 50.0 d нар. =130.0 толщина 31.0мм

Заводской номер: 86509074 Количество на модель: 1

86509074

1

18

Номер детали на чертеже:

18

Муфта в сборе

Заводской номер: 86518928 Количество на модель: 1

86518928

1

18

Номер детали на чертеже:

18

Муфта в сборе

Заводской номер: 86020642 Количество на модель: 1

86020642

1

19

Номер детали на чертеже:

19

Муфта в сборе

Заводской номер: 86024019 Количество на модель: 1

86024019

1

19

Номер детали на чертеже:

19

Муфта в сборе

Заводской номер: 86024020 Количество на модель: 1

86024020

1

19

Номер детали на чертеже:

19

Муфта в сборе

Заводской номер: 86024021 Количество на модель: 1

86024021

1

19

Номер детали на чертеже:

19

Муфта в сборе

Заводской номер: 86024022 Количество на модель: 1

86024022

1

20

Номер детали на чертеже:

20

Муфта в сборе

Заводской номер: 86020643 Количество на модель: 1

86020643

1

20

Номер детали на чертеже:

20

Муфта в сборе

Заводской номер: 86518930 Количество на модель: 1

86518930

1
