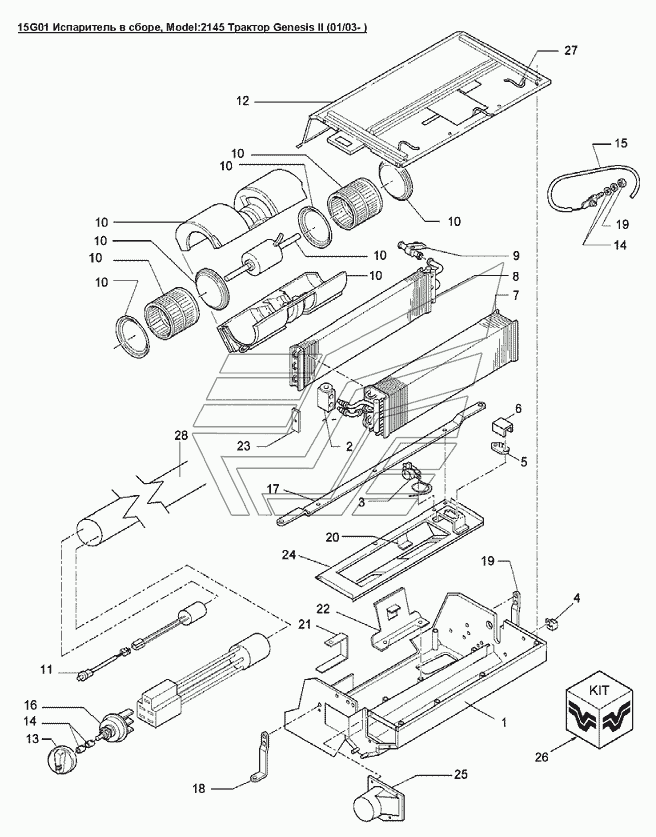

15G01 Испаритель в сборе Versatile серии GENESIS. Каталог 2008г.

15F02b Переключатели главной панели управления Versatile серии GENESIS 15G02 Климат контроль, рукава и прилегающие к ним части Versatile серии GENESIS

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Корпус испарителя, Genesis

Заводской номер: 86015370 Количество на модель: 1
86015370
1
2

Номер детали на чертеже:

2

Клапан терморегулирующий 134А

Заводской номер: 86505794 Количество на модель: 1
86505794
1
3

Номер детали на чертеже:

3

Переключатель термостата

Заводской номер: 86505792 Количество на модель: 1
86505792
1
4

Номер детали на чертеже:

4

Реле 12 В

Заводской номер: 86505793 Количество на модель: 1
86505793
1
5

Номер детали на чертеже:

5

Резистор

Заводской номер: 86505791 Количество на модель: 1
86505791
1
6

Номер детали на чертеже:

6

Кожухрезистора

Заводской номер: 86002100 Количество на модель: 1
86002100
1
7

Номер детали на чертеже:

7

Испаритель

Заводской номер: 86026353 Количество на модель: 1
86026353
1
8

Номер детали на чертеже:

8

Подогреватель

Заводской номер: 86014819 Количество на модель: 1
86014819
1
9

Номер детали на чертеже:

9

Клапан водяной, климатконтроль Genesis

Заводской номер: 86014820 Количество на модель: 1
86014820
1
10

Номер детали на чертеже:

10

Привод вентилятора системы кондиционирования

Заводской номер: 86508360 Количество на модель: 1
86508360
1
11

Номер детали на чертеже:

11

Переключатель кондиционера

Заводской номер: 86520315 Количество на модель: 1
86520315
1
12

Номер детали на чертеже:

12

Крышка испарителя

Заводской номер: 86014821 Количество на модель: 1
86014821
1
13

Номер детали на чертеже:

13

Кнопка электронного управления панелью приборов

Заводской номер: 9848710 Количество на модель: 2
9848710
2
14

Номер детали на чертеже:

14

Фиксирующая пружина кнопки контроля радиодиапазона

Заводской номер: 9824331 Количество на модель: 4
9824331
4
15

Номер детали на чертеже:

15

Жгут электрический

Заводской номер: 86508369 Количество на модель: 1
86508369
1
16

Номер детали на чертеже:

16

Переключатель вентилятора, система подогрева и очи

Заводской номер: 86508370 Количество на модель: 1
86508370
1
17

Номер детали на чертеже:

17

Кронштейн испарителя

Заводской номер: 86014823 Количество на модель: 1
86014823
1
18

Номер детали на чертеже:

18

Кронштейн испарителя левый

Заводской номер: 86014829 Количество на модель: 1
86014829
1
19

Номер детали на чертеже:

19

Кронштейн испарителя правый

Заводской номер: 86014830 Количество на модель: 1
86014830
1
20

Номер детали на чертеже:

20

Кронштейн электродвигателя

Заводской номер: 86014827 Количество на модель: 1
86014827
1
21

Номер детали на чертеже:

21

Кронштейн электродвигателя

Заводской номер: 86014826 Количество на модель: 1
86014826
1
22

Номер детали на чертеже:

22

Кронштейн электродвигателя

Заводской номер: 86014825 Количество на модель: 1
86014825
1
23

Номер детали на чертеже:

23

Кронштейн терморегулирующего вентиля

Заводской номер: 86014828 Количество на модель: 1
86014828
1
24

Номер детали на чертеже:

24

Крышка

Заводской номер: 86014824 Количество на модель: 1
86014824
1
25

Номер детали на чертеже:

25

Канал впускной

Заводской номер: 86500365 Количество на модель: 1
86500365
1
26

Номер детали на чертеже:

26

Уплотнение

Заводской номер: 86021671 Количество на модель: 1
86021671
1
27

Номер детали на чертеже:

27

Защитный кожух, нейлон

Заводской номер: 86023876 Количество на модель: 5
86023876
5
28

Номер детали на чертеже:

28

Жгут испарителя

Заводской номер: 86026489 Количество на модель: 1
86026489
1
