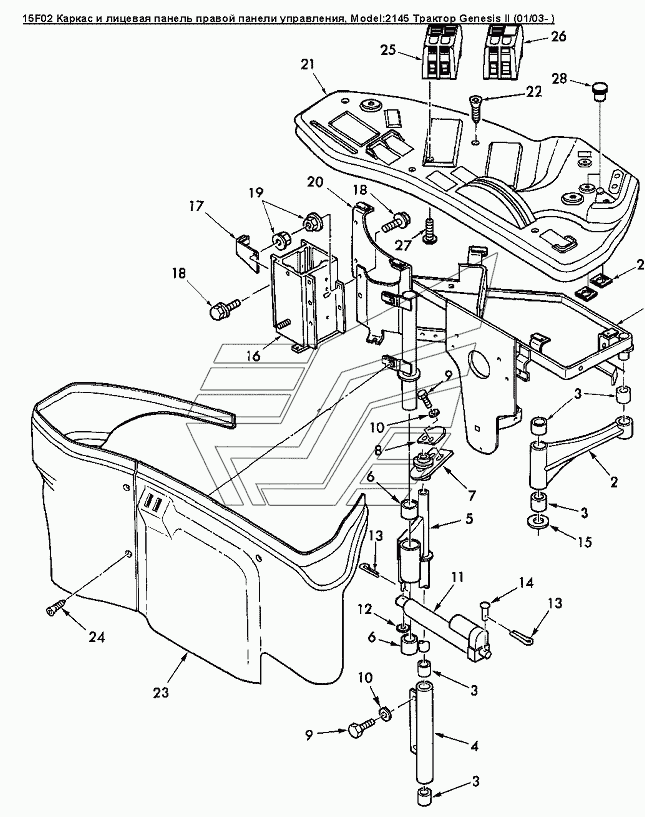

15F02 Каркас и лицевая панель правой панели управления Versatile серии GENESIS. Каталог 2008г.

15E01 Передние и задние стеклоочистители Versatile серии GENESIS 15F02a Переключатели правой панели управления Versatile серии GENESIS

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Рама правой панели Genesis

Заводской номер: 86024770 Количество на модель: 1
86024770
1
2

Номер детали на чертеже:

2

Шарнир в сборе

Заводской номер: 9842080 Количество на модель: 1
9842080
1
3

Номер детали на чертеже:

3

Втулка

Заводской номер: 575989 Количество на модель: 5
575989
5
4

Номер детали на чертеже:

4

Шарнир

Заводской номер: 9842077 Количество на модель: 1
9842077
1
5

Номер детали на чертеже:

5

Шарнир передний в сборе

Заводской номер: 86503551 Количество на модель: 1
86503551
1
6

Номер детали на чертеже:

6

Втулка

Заводской номер: 86628558 Количество на модель: 2
86628558
2
7

Номер детали на чертеже:

7

Шарнир

Заводской номер: 86501317 Количество на модель: 1
86501317
1
8

Номер детали на чертеже:

8

Кронштейн

Заводской номер: 86501999 Количество на модель: 1
86501999
1
9

Номер детали на чертеже:

9

Болт M8х20 8.8Plt

Заводской номер: 120104 Количество на модель: 4
120104
4
10

Номер детали на чертеже:

10

Шайба М8

Заводской номер: 412328 Количество на модель: 4
412328
4
11

Номер детали на чертеже:

11

Вал электродвигателя

Заводской номер: 9824407 Количество на модель: 1
9824407
1
12

Номер детали на чертеже:

12

Шайба диам.внутр.0.28 наруж.0.625 толщина 0.065, сталь

Заводской номер: 87361 Количество на модель: 1
87361
1
13

Номер детали на чертеже:

13

Скрепка 0.120х1.25

Заводской номер: 87395 Количество на модель: 2
87395
2
14

Номер детали на чертеже:

14

Палец 1/4dm x 1-1/2dm

Заводской номер: 48283 Количество на модель: 1
48283
1
15

Номер детали на чертеже:

15

Шайба Sae P .75 Na2032

Заводской номер: 87381 Количество на модель: 1
87381
1
16

Номер детали на чертеже:

16

Рычаг переключения передач в сборе

Заводской номер: 86503524 Количество на модель: 1
86503524
1
16

Номер детали на чертеже:

16

Регулирование смещения трансмиссии

Заводской номер: 86014227 Количество на модель: 1
86014227
1
17

Номер детали на чертеже:

17

Кронштейн

Заводской номер: 86501683 Количество на модель: 1
86501683
1
18

Номер детали на чертеже:

18

Болт M6x20 Cl-8.8

Заводской номер: 9804256 Количество на модель: 7
9804256
7
19

Номер детали на чертеже:

19

Гайка M6 Cl-8 Pl

Заводской номер: 9804276 Количество на модель: 7
9804276
7
20

Номер детали на чертеже:

20

Гайка M6х1

Заводской номер: 86014250 Количество на модель: 10
86014250
10
21

Номер детали на чертеже:

21

Верхняя часть правой панели

Заводской номер: 86024611 Количество на модель: 1
86024611
1
22

Номер детали на чертеже:

22

Болт M6x30, Cl-4.8 Pl

Заводской номер: 86503049 Количество на модель: 5
86503049
5
23

Номер детали на чертеже:

23

Панель правого пульта управления

Заводской номер: 86029898 Количество на модель: 1
86029898
1
24

Номер детали на чертеже:

24

Болт с крестообразной головкой M6x20

Заводской номер: 86502680 Количество на модель: 5
86502680
5
25

Номер детали на чертеже:

25

Клавиша

Заводской номер: 86025718 Количество на модель: 1
86025718
1
26

Номер детали на чертеже:

26

Панель

Заводской номер: 86025699 Количество на модель: 1
86025699
1
26

Номер детали на чертеже:

26

Клавиша

Заводской номер: 86027586 Количество на модель: 1
86027586
1
27

Номер детали на чертеже:

27

Болт

Заводской номер: 86025038 Количество на модель: 8
86025038
8
28

Номер детали на чертеже:

28

Пробка

Заводской номер: 86017084 Количество на модель: 2
86017084
2
29

Номер детали на чертеже:

29

Фиксатор 0.5х0.62dm

Заводской номер: 86508048 Количество на модель: 2
86508048
2
