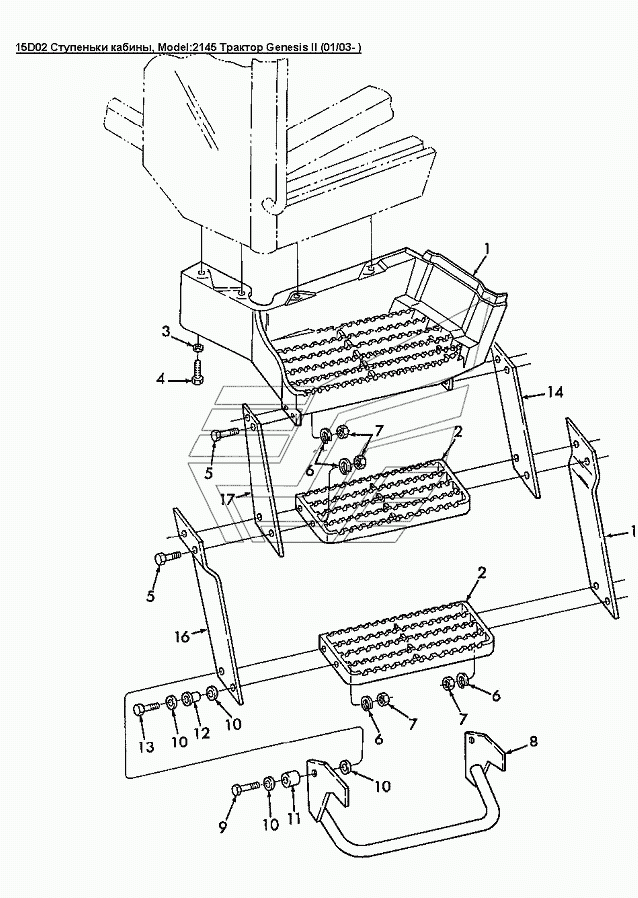

15D02 Ступеньки кабины Versatile серии GENESIS. Каталог 2008г.

15D01 Ступеньки кабины Versatile серии GENESIS 15E01 Передние и задние стеклоочистители Versatile серии GENESIS

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана
1
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Ступенька правая верхняя

Заводской номер: 86025873 Количество на модель: 1
86025873
1
1

Номер детали на чертеже:

1

Ступенька левая верхняя

Заводской номер: 86025874 Количество на модель: 1
86025874
1
2

Номер детали на чертеже:

2

Ступенька нижняя

Заводской номер: 9823801 Количество на модель: 4
9823801
4
3

Номер детали на чертеже:

3

Шайба диам.внутр.12.00 наруж.28.00 толщина 4.00мм, сталь

Заводской номер: 394630 Количество на модель: 8
394630
8
4

Номер детали на чертеже:

4

Болт М12х1.75х45

Заводской номер: 86500278 Количество на модель: 8
86500278
8
5

Номер детали на чертеже:

5

Болт M10x1.5x35 Cl 8.8

Заводской номер: 9706704 Количество на модель: 16
9706704
16
6

Номер детали на чертеже:

6

Шайба стопорная BV M10 PL

Заводской номер: 140045 Количество на модель: 24
140045
24
7

Номер детали на чертеже:

7

Гайка M10 x 1.5

Заводской номер: 100016 Количество на модель: 24
100016
24
8

Номер детали на чертеже:

8

Ступенька четвертая

Заводской номер: 86507259 Количество на модель: 2
86507259
2
9

Номер детали на чертеже:

9

Винт с гексагональной головкой M10x40 Cl-8.8 Pl

Заводской номер: 120068 Количество на модель: 4
120068
4
10

Номер детали на чертеже:

10

Шайба М10

Заводской номер: 378244 Количество на модель: 10
378244
10
11

Номер детали на чертеже:

11

Кольцо диам.наруж. 15.80 внутр.10.30 толщина 7.90

Заводской номер: 133095 Количество на модель: 4
133095
4
12

Номер детали на чертеже:

12

Втулка

Заводской номер: 247006 Количество на модель: 4
247006
4
13

Номер детали на чертеже:

13

Болт M10x1.5x50 Cl-8.8

Заводской номер: 120069 Количество на модель: 4
120069
4
14

Номер детали на чертеже:

14

Пластина задняя

Заводской номер: 86506322 Количество на модель: 2
86506322
2
15

Номер детали на чертеже:

15

Пластина

Заводской номер: 86506324 Количество на модель: 2
86506324
2
16

Номер детали на чертеже:

16

Пластина

Заводской номер: 86506325 Количество на модель: 2
86506325
2
17

Номер детали на чертеже:

17

Пластина передняя

Заводской номер: 86506323 Количество на модель: 2
86506323
2
