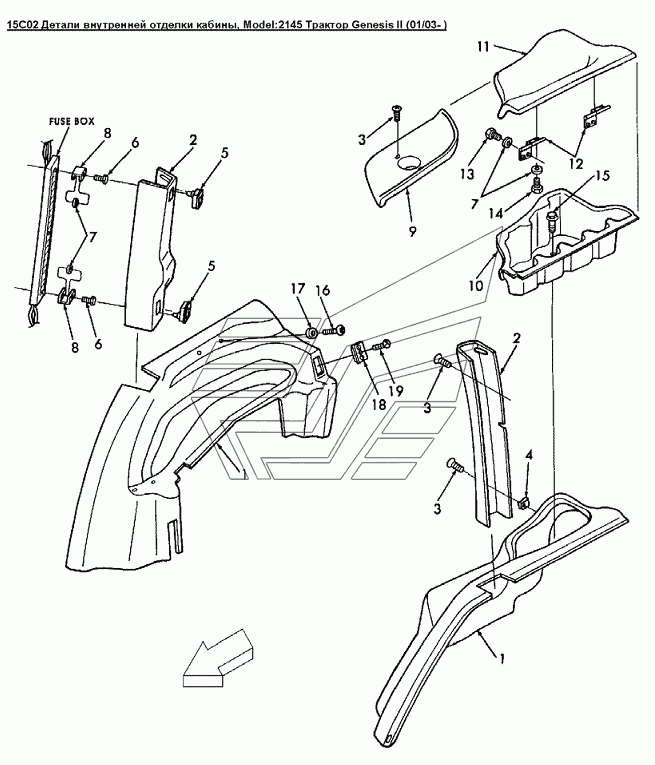

15C02 Детали внутренней отделки кабины Versatile серии GENESIS. Каталог 2008г.

15B03 Боковые стекла и родственные детали Versatile серии GENESIS 15C03 Верхняя часть кабины Versatile серии GENESIS

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана
1
1
2
2
3
4
5
5
6
7
8
9
10
11
12
13
14
15
16
17
18

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Панели отделки колесных арок в кабине

Заводской номер: 86026082 Количество на модель: 1
86026082
1
1

Номер детали на чертеже:

1

Правая накладка колесной арки

Заводской номер: 9823793 Количество на модель: 1
9823793
1
2

Номер детали на чертеже:

2

Левая отделочная панель кабины

Заводской номер: 86500318 Количество на модель: 1
86500318
1
2

Номер детали на чертеже:

2

Правая отделочная панель кабины

Заводской номер: 86500319 Количество на модель: 1
86500319
1
3

Номер детали на чертеже:

3

Болт с крестообразной головкой M6x20

Заводской номер: 86502680 Количество на модель: 3
86502680
3
4

Номер детали на чертеже:

4

Гайка U М6х1.0

Заводской номер: 9844267 Количество на модель: 2
9844267
2
5

Номер детали на чертеже:

5

Защелка

Заводской номер: 86033697 Количество на модель: 2
86033697
2
5

Номер детали на чертеже:

5

Заглушка

Заводской номер: 86502613 Количество на модель: 2
86502613
2
6

Номер детали на чертеже:

6

Болт Cl 8.8 M6

Заводской номер: 120102 Количество на модель: 2
120102
2
7

Номер детали на чертеже:

7

Шайба диам.внут.6.62, наруж.12.0, толщина 1.6мм, сталь

Заводской номер: 9824259 Количество на модель: 10
9824259
10
8

Номер детали на чертеже:

8

Кронштейн правый

Заводской номер: 9861045 Количество на модель: 2
9861045
2
9

Номер детали на чертеже:

9

Боковая подставка под стакан

Заводской номер: 86500321 Количество на модель: 1
86500321
1
10

Номер детали на чертеже:

10

Панель внутренней части инструментального ящика

Заводской номер: 9840275 Количество на модель: 1
9840275
1
11

Номер детали на чертеже:

11

Крышка инструментального ящика

Заводской номер: 86500320 Количество на модель: 1
86500320
1
12

Номер детали на чертеже:

12

Шарнир инструментального ящика Genesis

Заводской номер: 9861046 Количество на модель: 2
9861046
2
13

Номер детали на чертеже:

13

Болт M6x20 Cl-8.8 Pl

Заводской номер: 86505846 Количество на модель: 4
86505846
4
14

Номер детали на чертеже:

14

Болт M6x12 Cl-10.9 Pl

Заводской номер: 86508616 Количество на модель: 4
86508616
4
15

Номер детали на чертеже:

15

Болт M8x20 Cl-8.8

Заводской номер: 9804258 Количество на модель: 1
9804258
1
16

Номер детали на чертеже:

16

Винт с гексагональной головкой M10 x 25 Cl-8.8

Заводской номер: 86507026 Количество на модель: 2
86507026
2
17

Номер детали на чертеже:

17

Шайба 11.43x34.00x3.00 Pl

Заводской номер: 140042 Количество на модель: 2
140042
2
18

Номер детали на чертеже:

18

Кронштейн розетки

Заводской номер: 9861060 Количество на модель: 1
9861060
1
