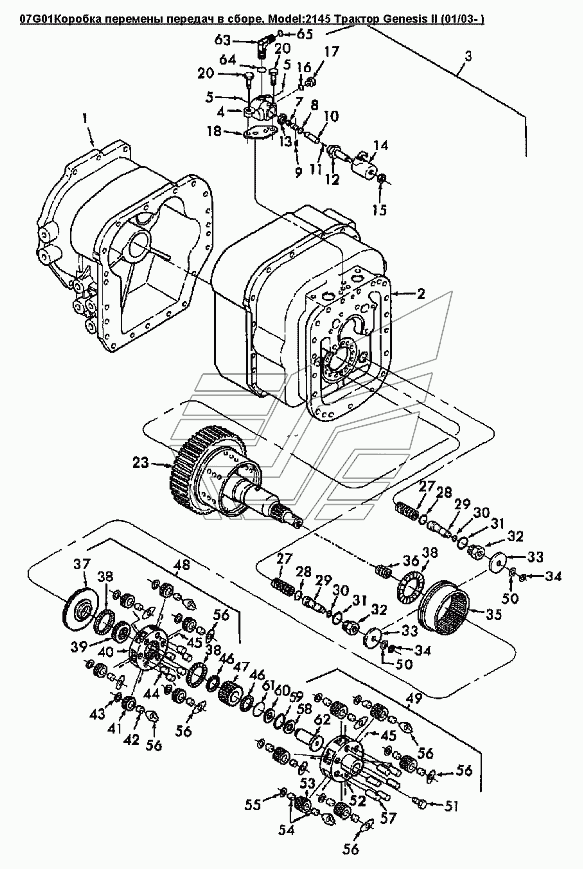

07G01 Коробка перемены передач в сборе Versatile серии GENESIS. Каталог 2008г.

07H01 Клапан в сборе Versatile серии GENESIS 9RADIO Модели устанавливаемых магнитол, май 2007 Versatile серии GENESIS

Вид отображения:

Детали справа

По ширине экрана

86500174

86500173

1

2

3

4

5

7

8

9

10

11

12

13

14

15

17

18

20

23

27

28

29

30

31

32

33

34

35

36

37

38

39

40

41

42

43

44

45

46

47

48

49

50

51

52

53

56

57

58

59

60

61

62

63

64

65

Масштаб

Исходный размер Вместить изображение

№

Инфо

Название детали

Заводской номер

Количество на модель

Номер детали на чертеже:

КПП 40kph

Заводской номер: 86500174 Количество на модель: 1

86500174

1

Номер детали на чертеже:

16КПП 30kph

Заводской номер: 86500173 Количество на модель: 1

86500173

1

1

Номер детали на чертеже:

1

Корпус

Заводской номер: 86500866 Количество на модель: 1

86500866

1

2

Номер детали на чертеже:

2

Корпус

Заводской номер: 86021186 Количество на модель: 1

86021186

1

3

Номер детали на чертеже:

3

Клапан

Заводской номер: 86514144 Количество на модель: 1

86514144

1

4

Номер детали на чертеже:

4

Крышка

Заводской номер: 86514145 Количество на модель: 1

86514145

1

5

Номер детали на чертеже:

5

Шарик

Заводской номер: 86521289 Количество на модель: 2

86521289

2

7

Номер детали на чертеже:

7

Толкатель

Заводской номер: 86514146 Количество на модель: 1

86514146

1

8

Номер детали на чертеже:

8

Стопорное кольцо диам.0.50dm

Заводской номер: 86514147 Количество на модель: 1

86514147

1

9

Номер детали на чертеже:

9

Штифт 3/16dmx1/2dm

Заводской номер: 88626 Количество на модель: 1

88626

1

10

Номер детали на чертеже:

10

Плунжер

Заводской номер: 86514149 Количество на модель: 1

86514149

1

11

Номер детали на чертеже:

11

Пружина электромагнита

Заводской номер: 86514150 Количество на модель: 1

86514150

1

12

Номер детали на чертеже:

12

Катушка

Заводской номер: 86514151 Количество на модель: 1

86514151

1

13

Номер детали на чертеже:

13

Кольцо уплотнительное вн. O 0.924xтолщина 0.116

Заводской номер: 167266 Количество на модель: 1

167266

1

14

Номер детали на чертеже:

14

Соленоид трансмиссии

Заводской номер: 86500999 Количество на модель: 1

86500999

1

15

Номер детали на чертеже:

15

Контргайка 1/4dm-0.20

Заводской номер: 86532 Количество на модель: 1

86532

1

17

Номер детали на чертеже:

17

Пробка

Заводской номер: 86500830 Количество на модель: 1

86500830

1

18

Номер детали на чертеже:

18

Уплотнение

Заводской номер: 86011388 Количество на модель: 1

86011388

1

20

Номер детали на чертеже:

20

Болт

Заводской номер: 280345 Количество на модель: 2

280345

2

23

Номер детали на чертеже:

23

Главный тормозной цилиндр

Заводской номер: UNKNOWN Количество на модель: 1

UNKNOWN

1

27

Номер детали на чертеже:

27

Пружина механизма переключения передач

Заводской номер: 86514107 Количество на модель: 2

86514107

2

28

Номер детали на чертеже:

28

Кольцо уплотнительное Nbr70-212, ID-0.859in Thk-0

Заводской номер: 86553262 Количество на модель: 2

86553262

2

29

Номер детали на чертеже:

29

Поршень

Заводской номер: 86514108 Количество на модель: 2

86514108

2

30

Номер детали на чертеже:

30

Уплотнительное кольцо, внут.диам.0.484dm толщина 0.139dm

Заводской номер: 86514110 Количество на модель: 2

86514110

2

31

Номер детали на чертеже:

31

Кольцо уплотнительное HYD/F 1.171IDx0.116TH

Заводской номер: 167268 Количество на модель: 2

167268

2

32

Номер детали на чертеже:

32

Упор

Заводской номер: 86514111 Количество на модель: 2

86514111

2

33

Номер детали на чертеже:

33

Шайба диам.внутр.0.595 наруж.2.44 толщина 0.315dm, сталь

Заводской номер: 86514113 Количество на модель: 2

86514113

2

34

Номер детали на чертеже:

34

Стопорное кольцо диам.0.5910dm

Заводской номер: 86514114 Количество на модель: 2

86514114

2

35

Номер детали на чертеже:

35

Шестерня эпициклическая

Заводской номер: 86514115 Количество на модель: 1

86514115

1

36

Номер детали на чертеже:

36

Прокладка

Заводской номер: 86518022 Количество на модель: 1

86518022

1

37

Номер детали на чертеже:

37

Фланец, диам.наруж. 6.333

Заводской номер: 86514125 Количество на модель: 1

86514125

1

38

Номер детали на чертеже:

38

Подшипник упорный

Заводской номер: 9672941 Количество на модель: 3

9672941

3

39

Номер детали на чертеже:

39

Шестерня солнечная

Заводской номер: 86514124 Количество на модель: 1

86514124

1

40

Номер детали на чертеже:

40

Водило

Заводской номер: 86514127 Количество на модель: 1

86514127

1

41

Номер детали на чертеже:

41

Планетарная шестерня

Заводской номер: 86514128 Количество на модель: 6

86514128

6

42

Номер детали на чертеже:

42

Подшипник игольчатый диам.внутр.20 наруж.26 толщина 17мм

Заводской номер: 86514129 Количество на модель: 6

86514129

6

43

Номер детали на чертеже:

43

Шайба

Заводской номер: 86514130 Количество на модель: 6

86514130

6

44

Номер детали на чертеже:

44

Ось планетарной шестерни

Заводской номер: 86514131 Количество на модель: 6

86514131

6

45

Номер детали на чертеже:

45

Палец

Заводской номер: 86514132 Количество на модель: 12

86514132

12

46

Номер детали на чертеже:

46

Подшипник игольчатый диам.внутр.2.002 наруж.2.740 толщина 0.0781dm

Заводской номер: 234554 Количество на модель: 2

234554

2

47

Номер детали на чертеже:

47

Шестерня солнечная

Заводской номер: 86514122 Количество на модель: 1

86514122

1

48

Номер детали на чертеже:

48

Платформа

Заводской номер: 86514126 Количество на модель: 1

86514126

1

49

Номер детали на чертеже:

49

Планетарная шестерня с водилом в сборе

Заводской номер: 86514133 Количество на модель: 1

86514133

1

50

Номер детали на чертеже:

50

Шайба диам.внут.0.616, наруж.1.173 толщина 0,145dm

Заводской номер: 86514117 Количество на модель: 2

86514117

2

51

Номер детали на чертеже:

51

Болт G8 7/16dm-14x4-1/2dm

Заводской номер: 280549 Количество на модель: 1

280549

1

52

Номер детали на чертеже:

52

Водило

Заводской номер: 86514134 Количество на модель: 1

86514134

1

53

Номер детали на чертеже:

53

Шестерня планетарная, 22 зуба

Заводской номер: 86514136 Количество на модель: 6

86514136

6

56

Номер детали на чертеже:

56

Шайба вторичного вала КПП диам.внут.20.04мм

Заводской номер: 86024018 Количество на модель: 6

86024018

6

57

Номер детали на чертеже:

57

Ось планетарной шестерни

Заводской номер: 86514137 Количество на модель: 6

86514137

6

58

Номер детали на чертеже:

58

Шайба диам.внут.37.0, наруж.52.0, толщина 3.5мм

Заводской номер: 86514139 Количество на модель: 1

86514139

1

59

Номер детали на чертеже:

59

Подшипник упорный, диам.внутр.35 наруж.52 толщина 2мм

Заводской номер: 86514140 Количество на модель: 1

86514140

1

60

Номер детали на чертеже:

60

Шайба

Заводской номер: 86514143 Количество на модель: 1

86514143

1

61

Номер детали на чертеже:

61

Стопорное кольцо

Заводской номер: 86514135 Количество на модель: 1

86514135

1

62

Номер детали на чертеже:

62

Ось

Заводской номер: 86514138 Количество на модель: 1

86514138

1

63

Номер детали на чертеже:

63

Фитинг 90, 7/16orb 11/16ofs

Заводской номер: 9843592 Количество на модель: 1

9843592

1

64

Номер детали на чертеже:

64

Кольцо уплотнительное вн. O 0.351xтолщина 0.072

Заводской номер: 165202 Количество на модель: 1

165202

1

65

Номер детали на чертеже:

65

Кольцо уплотнительное 0.364 IDX0.070 THK BUNA

Заводской номер: 9993141 Количество на модель: 1

9993141

1
