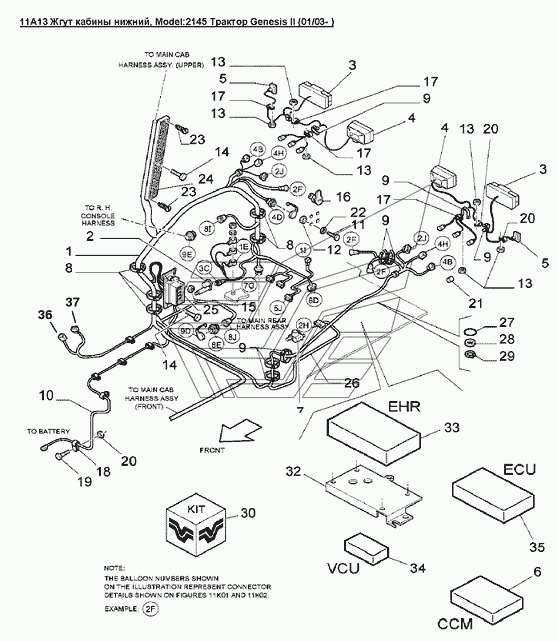

11A13 Жгут кабины нижний Versatile серии GENESIS. Каталог 2008г.

11A12 Жгут трансмиссии и заднего гидрооборудования Versatile серии GENESIS 11A14 Жгут передней панели кабины Versatile серии GENESIS

Вид отображения:

Детали справа

По ширине экрана

86508819

30

29

28

27

26

24

23

22

32

33

37

36

35

35

35

35

34

33b

33a

21

20

8

7

6

6

5

5

4

3

2

9

10

19

18

17

16

15

14

13

12

11

1

Масштаб

Исходный размер Вместить изображение

№

Инфо

Название детали

Заводской номер

Количество на модель

Номер детали на чертеже:

Раз'ем

Заводской номер: 86508819 Количество на модель: 1

86508819

1

Номер детали на чертеже:

Заглушка

Заводской номер: 86511459 Количество на модель: 1

86511459

1

Номер детали на чертеже:

Стопорное кольцо диам.1.130dm

Заводской номер: 38785 Количество на модель: 1

38785

1

Номер детали на чертеже:

Шайба

Заводской номер: 673 Количество на модель: 1

673

1

Номер детали на чертеже:

Уплотнительное кольцо внут. O 0,984, толщина 0,139

Заводской номер: 27286 Количество на модель: 1

27286

1

Номер детали на чертеже:

Жгут кабины

Заводской номер: 86520612 Количество на модель: 1

86520612

1

Номер детали на чертеже:

Главный тормозной цилиндр

Заводской номер: UNKNOWN Количество на модель: 1

UNKNOWN

1

Номер детали на чертеже:

Винт №10х1/2dm

Заводской номер: 86511046 Количество на модель: 2

86511046

2

Номер детали на чертеже:

Шайба

Заводской номер: 84877 Количество на модель: 4

84877

4

Номер детали на чертеже:

Кронштейн

Заводской номер: 86025592 Количество на модель: 1

86025592

1

Номер детали на чертеже:

Модуль контроля

Заводской номер: 86029094 Количество на модель: 1

86029094

1

Номер детали на чертеже:

Переключатель с сердечником

Заводской номер: 9843787 Количество на модель: 1

9843787

1

Номер детали на чертеже:

Потенциометр

Заводской номер: 9821734 Количество на модель: 1

9821734

1

Номер детали на чертеже:

Модуль контроля двигателя 207kw 278hp Mdl 2210

Заводской номер: 86031546 Количество на модель: 1

86031546

1

Номер детали на чертеже:

Блок управления Tier II, 194kw 260hp модель 2180

Заводской номер: 86028123 Количество на модель: 1

86028123

1

Номер детали на чертеже:

Блок управления Tier II, 169kw 227hp модель 2160

Заводской номер: 86028122 Количество на модель: 1

86028122

1

Номер детали на чертеже:

Модуль контроля двигателя 146kw 196hp Mdl 2145

Заводской номер: 86028121 Количество на модель: 1

86028121

1

Номер детали на чертеже:

Блок управления

Заводской номер: 86028125 Количество на модель: 1

86028125

1

Номер детали на чертеже:

Жгут электрогидравлики, Tier II Genesis

Заводской номер: 86030157 Количество на модель: 1

86030157

1

Номер детали на чертеже:

Жгут электрогидравлики, Genesis

Заводской номер: 86026892 Количество на модель: 1

86026892

1

Номер детали на чертеже:

Розетка

Заводской номер: 86502176 Количество на модель: 2

86502176

2

Номер детали на чертеже:

Гайка M8 Cl-8 Pl

Заводской номер: 9804277 Количество на модель: 3

9804277

3

Номер детали на чертеже:

Накладка соединительная, нейлоновая, регулируемая

Заводской номер: 2747 Количество на модель: 5

2747

5

Номер детали на чертеже:

Шток выключателя

Заводской номер: 86512116 Количество на модель: 1

86512116

1

Номер детали на чертеже:

Модуль CCM с HPL исполнение 2

Заводской номер: 86033206 Количество на модель: 1

86033206

1

Номер детали на чертеже:

Блок управления W/Hpl (40kph)

Заводской номер: 86027424 Количество на модель: 1

86027424

1

Номер детали на чертеже:

Табличка

Заводской номер: 86002163 Количество на модель: 2

86002163

2

Номер детали на чертеже:

Переключатель

Заводской номер: 84014182 Количество на модель: 2

84014182

2

Номер детали на чертеже:

Лампа 50Вт

Заводской номер: 9824851 Количество на модель: 2

9824851

2

Номер детали на чертеже:

Фонарь стоп-сигнала

Заводской номер: 86029232 Количество на модель: 1

86029232

1

Номер детали на чертеже:

Вал электродвигателя

Заводской номер: 9824407 Количество на модель: 1

9824407

1

Номер детали на чертеже:

Соединительный трос, нейлон

Заводской номер: 263117 Количество на модель: 3

263117

3

Номер детали на чертеже:

Провод

Заводской номер: 86016311 Количество на модель: 1

86016311

1

Номер детали на чертеже:

Болт M8x20 Cl-8.8

Заводской номер: 9804258 Количество на модель: 1

9804258

1

Номер детали на чертеже:

Хомут

Заводской номер: 510640 Количество на модель: 1

510640

1

Номер детали на чертеже:

Хомут

Заводской номер: 86576 Количество на модель: 6

86576

6

Номер детали на чертеже:

Розетка

Заводской номер: 82002966 Количество на модель: 1

82002966

1

Номер детали на чертеже:

Гайка M6 Cl-8 Pl

Заводской номер: 9804276 Количество на модель: 5

9804276

5

Номер детали на чертеже:

Болт M6x16 Cl-8.8 Pl

Заводской номер: 9804255 Количество на модель: 2

9804255

2

Номер детали на чертеже:

Контргайка с нейлоновой вставкой M6 класс 10 PL

Заводской номер: 86514335 Количество на модель: 6

86514335

6

Номер детали на чертеже:

Гайка №4-40

Заводской номер: 280385 Количество на модель: 4

280385

4

Номер детали на чертеже:

Болт №4-40х3/8dm

Заводской номер: 281027 Количество на модель: 4

281027

4

Номер детали на чертеже:

Жгут кабины передний панели управления

Заводской номер: 86029105 Количество на модель: 1

86029105

1
