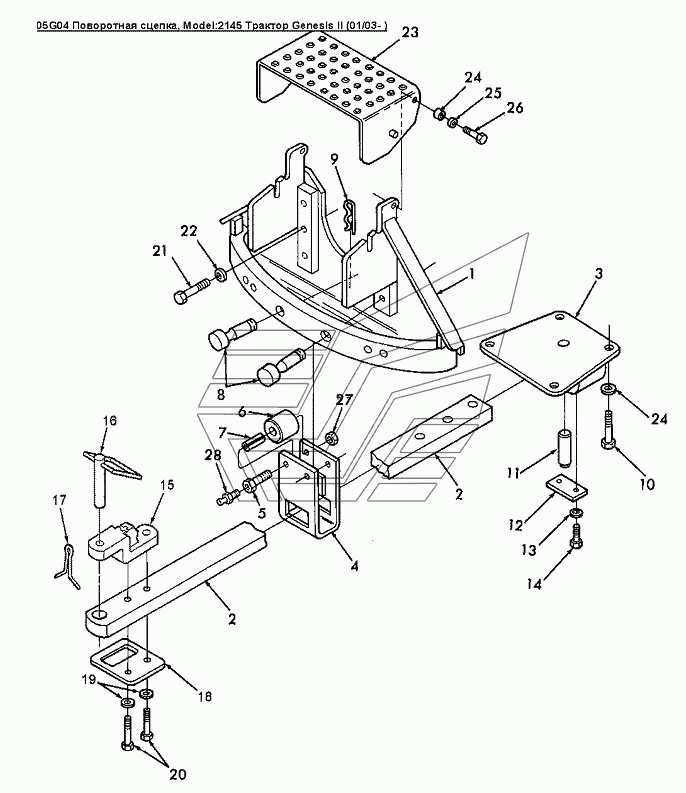

05G04 Поворотная сцепка Versatile серии GENESIS. Каталог 2008г.

05G03a Прицепное устройство усиленное Versatile серии GENESIS 17E01 Крепление нижней тяги-стабилизатора Versatile серии GENESIS

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение

Номер детали на чертеже:

Палец 0.1777x3.250

Заводской номер: 86000109 Количество на модель: 2
86000109
2
1

Номер детали на чертеже:

1

Рама прицепного механизма

Заводской номер: 86015333 Количество на модель: 1
86015333
1
2

Номер детали на чертеже:

2

Брус сцепной NASO 42мм

Заводской номер: 86013306 Количество на модель: 1
86013306
1
2

Номер детали на чертеже:

2

Брус сцепной NASO 42мм

Заводской номер: 86013305 Количество на модель: 1
86013305
1
3

Номер детали на чертеже:

3

Опора в сборе

Заводской номер: 9821052 Количество на модель: 1
9821052
1
4

Номер детали на чертеже:

4

Опора тягового бруса

Заводской номер: 86501110 Количество на модель: 1
86501110
1
5

Номер детали на чертеже:

5

Болт G5 3/4dm-10x4-1/2dm

Заводской номер: 9821057 Количество на модель: 2
9821057
2
6

Номер детали на чертеже:

6

Ролик

Заводской номер: 9821055 Количество на модель: 2
9821055
2
7

Номер детали на чертеже:

7

Втулка

Заводской номер: 9821056 Количество на модель: 2
9821056
2
8

Номер детали на чертеже:

8

Фиксатор подвижного прицепного механизма

Заводской номер: 86501164 Количество на модель: 2
86501164
2
10

Номер детали на чертеже:

10

Болт M20x45 10.9PL

Заводской номер: 86500658 Количество на модель: 4
86500658
4
11

Номер детали на чертеже:

11

Палец

Заводской номер: 86017232 Количество на модель: 1
86017232
1
12

Номер детали на чертеже:

12

Фиксатор пальца

Заводской номер: 86017233 Количество на модель: 1
86017233
1
13

Номер детали на чертеже:

13

Шайба М10

Заводской номер: 378244 Количество на модель: 2
378244
2
14

Номер детали на чертеже:

14

Болт M10x1.5x20 Cl 8.8

Заводской номер: 43138 Количество на модель: 2
43138
2
15

Номер детали на чертеже:

15

Серьга

Заводской номер: 86013626 Количество на модель: 1
86013626
1
16

Номер детали на чертеже:

16

Палец с тягой

Заводской номер: 86013627 Количество на модель: 1
86013627
1
17

Номер детали на чертеже:

17

Шплинт

Заводской номер: 86013628 Количество на модель: 1
86013628
1
18

Номер детали на чертеже:

18

Кронштейн

Заводской номер: 86012250 Количество на модель: 1
86012250
1
19

Номер детали на чертеже:

19

Шайба стопорная BV M20 PL

Заводской номер: 322359 Количество на модель: 2
322359
2
20

Номер детали на чертеже:

20

Болт M20x2.5x110 Cl-10.9

Заводской номер: 86508350 Количество на модель: 2
86508350
2
21

Номер детали на чертеже:

21

Болт шестигранный M20x60 10.9PL

Заводской номер: 9843495 Количество на модель: 6
9843495
6
22

Номер детали на чертеже:

22

Шайба плоская 21.00x39.00x4.00 сталь Pl

Заводской номер: 394632 Количество на модель: 10
394632
10
23

Номер детали на чертеже:

23

Щиток ВОМ

Заводской номер: 9841549 Количество на модель: 1
9841549
1
24

Номер детали на чертеже:

24

Втулка диам.13.7мм толщина 7.51мм

Заводской номер: 86503086 Количество на модель: 2
86503086
2
25

Номер детали на чертеже:

25

Шайба M8 Pl, 8.40x21.00х1.60, сталь

Заводской номер: 378243 Количество на модель: 2
378243
2
26

Номер детали на чертеже:

26

Болт M8x25 Cl-8.8

Заводской номер: 43127 Количество на модель: 2
43127
2
27

Номер детали на чертеже:

27

Контргайка стальная 0.75NC GRC

Заводской номер: 280375 Количество на модель: 2
280375
2
28

Номер детали на чертеже:

28

Фитинг 1/4dm-28NPT

Заводской номер: 87414 Количество на модель: 2
87414
2
