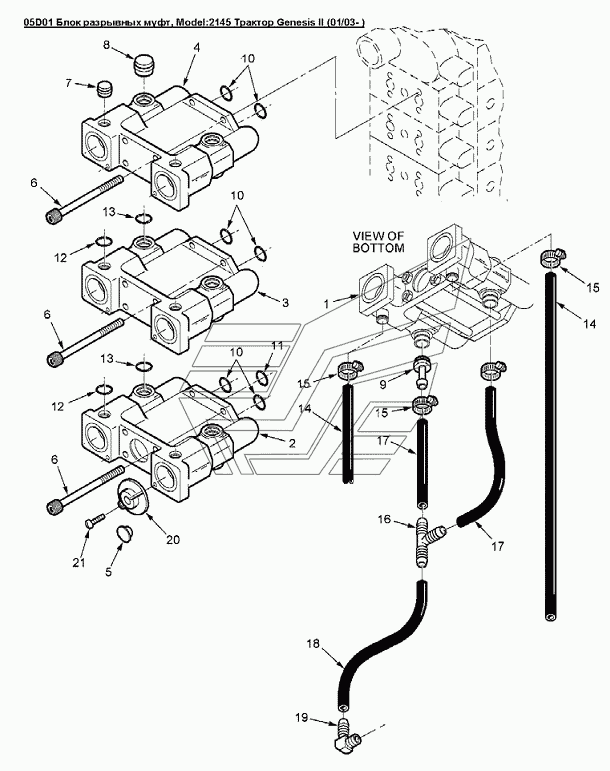

05D01 Блок разрывных муфт Versatile серии GENESIS. Каталог 2008г.

05C01 Пульт гидравлики Versatile серии GENESIS 05D02 COUPLER ASSEMBLY w/o CHECK VALVE Versatile серии GENESIS

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана
1
2
3
4
5
5
5
5
5
5
5
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Муфта гидравлическая в сборе

Заводской номер: 86027947 Количество на модель: 1
86027947
1
2

Номер детали на чертеже:

2

Муфта гидравлическая в сборе

Заводской номер: 86027948 Количество на модель: 1
86027948
1
3

Номер детали на чертеже:

3

Муфта гидравлическая в сборе

Заводской номер: 86024975 Количество на модель: 1
86024975
1
4

Номер детали на чертеже:

4

Муфта гидравлическая

Заводской номер: 86024976 Количество на модель: 1
86024976
1
5

Номер детали на чертеже:

5

Крышка

Заводской номер: 86026213 Количество на модель: 1
86026213
1
5

Номер детали на чертеже:

5

Крышка

Заводской номер: 86026212 Количество на модель: 1
86026212
1
5

Номер детали на чертеже:

5

Пробка, пластмасса

Заводской номер: 86026211 Количество на модель: 1
86026211
1
5

Номер детали на чертеже:

5

Пробка, пластмасса

Заводской номер: 86026210 Количество на модель: 1
86026210
1
5

Номер детали на чертеже:

5

Пробка, пластмасса

Заводской номер: 86026207 Количество на модель: 1
86026207
1
5

Номер детали на чертеже:

5

Пробка, пластмасса

Заводской номер: 86026206 Количество на модель: 1
86026206
1
5

Номер детали на чертеже:

5

Крышка

Заводской номер: 86026204 Количество на модель: 1
86026204
1
5

Номер детали на чертеже:

5

Крышка

Заводской номер: 86026203 Количество на модель: 1
86026203
1
6

Номер детали на чертеже:

6

Болт M8x1.25x120 Cl-12.9

Заводской номер: 86528452 Количество на модель: AR
86528452
AR
7

Номер детали на чертеже:

7

Пробка

Заводской номер: 86012686 Количество на модель: 2
86012686
2
8

Номер детали на чертеже:

8

Пробка стальная Od-0.69in

Заводской номер: 86012687 Количество на модель: 2
86012687
2
9

Номер детали на чертеже:

9

Фитинг 5/16 Spl

Заводской номер: 86012688 Количество на модель: 4
86012688
4
10

Номер детали на чертеже:

10

Кольцо уплотнительное NBR90 -114 86557314

Заводской номер: 9626944 Количество на модель: AR
9626944
AR
11

Номер детали на чертеже:

11

Кольцо уплотнительное 0.301 IDX0.070 THK 90DU

Заводской номер: 9825770 Количество на модель: AR
9825770
AR
12

Номер детали на чертеже:

12

Кольцо уплотнительное вн. O 0.551xтолщина 0.07

Заводской номер: 9827059 Количество на модель: AR
9827059
AR
13

Номер детали на чертеже:

13

Кольцо уплотнительное вн. O 5/8xтолщина 1/8 BU

Заводской номер: 274506 Количество на модель: AR
274506
AR
14

Номер детали на чертеже:

14

Рукав 30R6 5/16dmx990мм

Заводской номер: 86529262 Количество на модель: 2
86529262
2
15

Номер детали на чертеже:

15

Хомут

Заводской номер: 82012717 Количество на модель: 4
82012717
4
16

Номер детали на чертеже:

16

Тройник диам.наруж.0.361dm, нейлон

Заводской номер: 86012703 Количество на модель: 1
86012703
1
17

Номер детали на чертеже:

17

Патрубок 5/16dmх165мм 30r7

Заводской номер: 86015986 Количество на модель: 2
86015986
2
18

Номер детали на чертеже:

18

Патрубок 5/16dmх90мм 30r7

Заводской номер: 86018977 Количество на модель: 1
86018977
1
19

Номер детали на чертеже:

19

Фитинг 90°, BARB 1/16x3/8NPT

Заводской номер: 86018978 Количество на модель: 1
86018978
1
20

Номер детали на чертеже:

20

Пыльник

Заводской номер: 86024484 Количество на модель: AR
86024484
AR
21

Номер детали на чертеже:

21

Винт

Заводской номер: 86024470 Количество на модель: AR
86024470
AR
