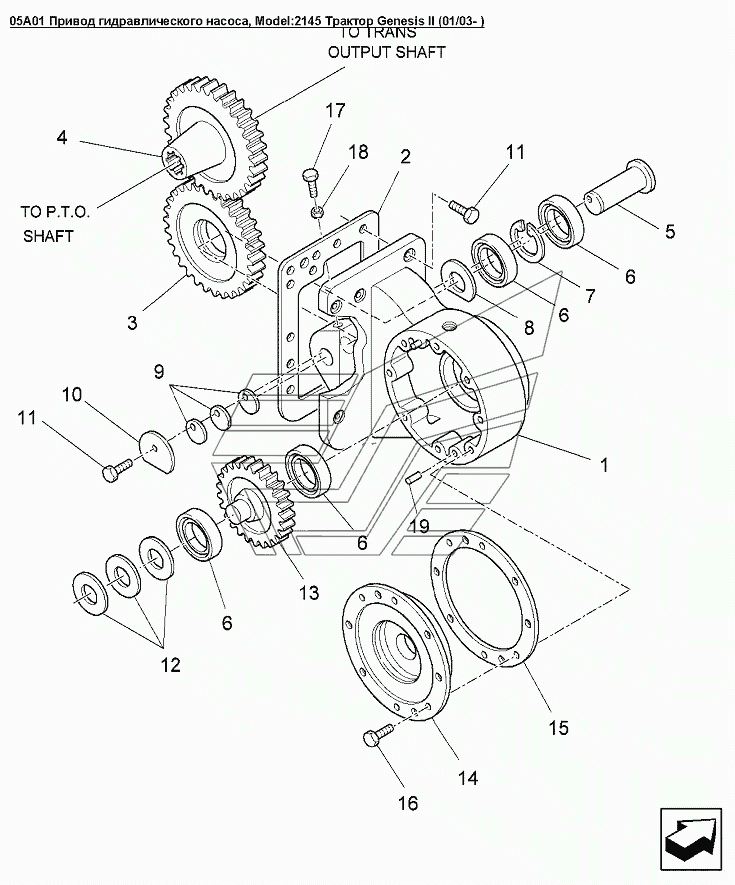

05A01 Привод гидравлического насоса Versatile серии GENESIS. Каталог 2008г.

08C01 Ремень вентилятора Versatile серии GENESIS 05A02 Привод гидравлического насоса Versatile серии GENESIS

Вид отображения:

Детали справа

По ширине экрана

1

2

3

4

5

6

7

8

9

9

9

10

11

12

12

12

13

14

15

16

17

18

19

Масштаб

Исходный размер Вместить изображение

№

Инфо

Название детали

Заводской номер

Количество на модель

1

Номер детали на чертеже:

1

Корпус насоса, Genesis

Заводской номер: 86010994 Количество на модель: 1

86010994

1

2

Номер детали на чертеже:

2

Уплотнение

Заводской номер: 9821191 Количество на модель: 1

9821191

1

3

Номер детали на чертеже:

3

Колесо зубчатое промежуточное

Заводской номер: 9821172 Количество на модель: 1

9821172

1

4

Номер детали на чертеже:

4

Шестерня привода насоса, 47 зубьев

Заводской номер: 9840430 Количество на модель: 1

9840430

1

5

Номер детали на чертеже:

5

Ось промежуточного зубчатого колеса

Заводской номер: 9821173 Количество на модель: 1

9821173

1

6

Номер детали на чертеже:

6

Подшипник диам.внут. 41.28 наруж. 73.43 толщина 19.56мм

Заводской номер: 321206 Количество на модель: 4

321206

4

7

Номер детали на чертеже:

7

Стопорное кольцо

Заводской номер: 717698 Количество на модель: 1

717698

1

8

Номер детали на чертеже:

8

Шайба 41.50x66.00x4.670 HDN

Заводской номер: 9821174 Количество на модель: 1

9821174

1

9

Номер детали на чертеже:

9

Шайба 0.002

Заводской номер: 9821184 Количество на модель:

9821184

9

Номер детали на чертеже:

9

Шайба 0.003

Заводской номер: 9821185 Количество на модель:

9821185

9

Номер детали на чертеже:

9

Шайба 0.0010

Заводской номер: 9821187 Количество на модель:

9821187

10

Номер детали на чертеже:

10

Шайба

Заводской номер: 9821175 Количество на модель: 1

9821175

1

11

Номер детали на чертеже:

11

Болт шестигранный M12 X 30 8.8PL

Заводской номер: 9706687 Количество на модель: 10

9706687

10

12

Номер детали на чертеже:

12

Шайба 0.002dm

Заводской номер: 644318 Количество на модель:

644318

12

Номер детали на чертеже:

12

Шайба 0.003dm

Заводской номер: 644319 Количество на модель:

644319

12

Номер детали на чертеже:

12

Шайба 0.010dm

Заводской номер: 644320 Количество на модель:

644320

13

Номер детали на чертеже:

13

Шестерня ведомая шестеренчатого насоса

Заводской номер: 86505882 Количество на модель: 1

86505882

1

14

Номер детали на чертеже:

14

Крышка

Заводской номер: 9821170 Количество на модель: 1

9821170

1

15

Номер детали на чертеже:

15

Уплотнение крышки

Заводской номер: 9821189 Количество на модель: 1

9821189

1

16

Номер детали на чертеже:

16

Болт CL8.8, M10 x 1.5 x 25

Заводской номер: 43139 Количество на модель: 8

43139

8

17

Номер детали на чертеже:

17

Болт M10x1.50x80 Cl-8.8 Pl

Заводской номер: 120073 Количество на модель: 1

120073

1

18

Номер детали на чертеже:

18

Гайка M10 x 1.5

Заводской номер: 100016 Количество на модель: 1

100016

1

19

Номер детали на чертеже:

19

Штифт 3/8x1.00

Заводской номер: 81842 Количество на модель: 4

81842

4
