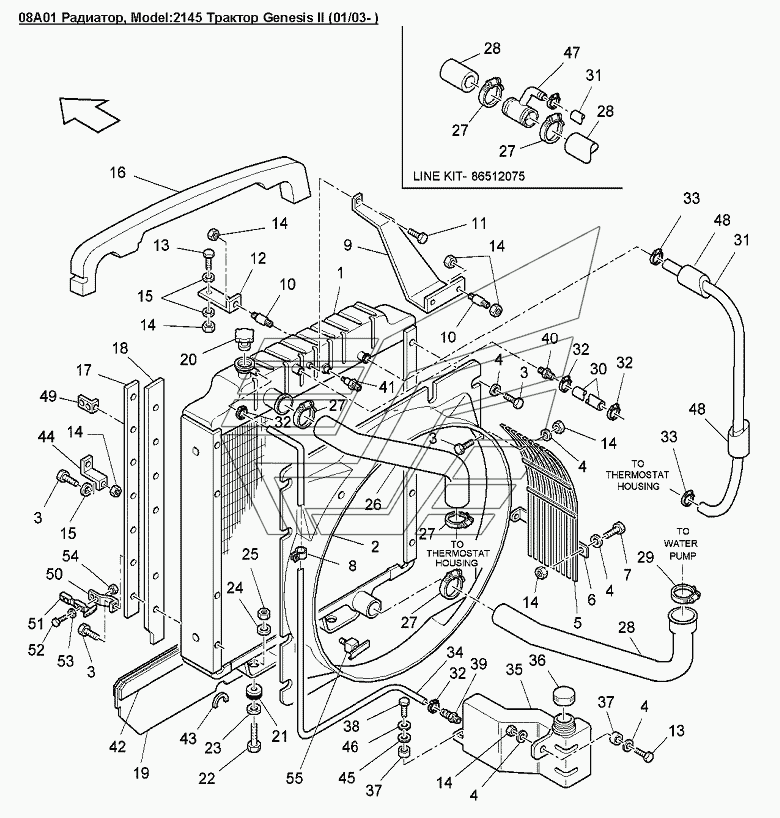

08A01 Радиатор Versatile серии GENESIS. Каталог 2008г.

07F01 Трубки системы масляного охлаждения Versatile серии GENESIS 08B01A Водяной насос и термостат Versatile серии GENESIS

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Радиатор прямоугольный 160 PTO

Заводской номер: 86013263 Количество на модель: 1
86013263
1
1

Номер детали на чертеже:

1

Радиатор прямоугольный 180 + 210 PTO

Заводской номер: 86013980 Количество на модель: 1
86013980
1
2

Номер детали на чертеже:

2

Кожух вентилятора 28 INCH

Заводской номер: 86013831 Количество на модель: 1
86013831
1
2

Номер детали на чертеже:

2

Кожух вентилятора 27dm

Заводской номер: 86013907 Количество на модель: 1
86013907
1
3

Номер детали на чертеже:

3

Болт M8x20

Заводской номер: 86500969 Количество на модель: 8
86500969
8
4

Номер детали на чертеже:

4

Шайба диам.внутр.0.343 наруж.1.155 толщина 0.12dm Pl, сталь

Заводской номер: 9846522 Количество на модель: 13
9846522
13
5

Номер детали на чертеже:

5

Кожух вентилятора

Заводской номер: 86014108 Количество на модель: 1
86014108
1
5

Номер детали на чертеже:

5

Кожух вентилятора

Заводской номер: 86013974 Количество на модель: 2
86013974
2
6

Номер детали на чертеже:

6

Крепление защитного экрана двигателя вентилятора

Заводской номер: 86501619 Количество на модель: 2
86501619
2
7

Номер детали на чертеже:

7

Болт M8x20 Cl-8.8

Заводской номер: 9804258 Количество на модель: 2
9804258
2
8

Номер детали на чертеже:

8

Хомут 0.50

Заводской номер: 86010402 Количество на модель: 2
86010402
2
9

Номер детали на чертеже:

9

Крепление

Заводской номер: 86016746 Количество на модель: 1
86016746
1
10

Номер детали на чертеже:

10

Изолятор M8х1.25

Заводской номер: 86501565 Количество на модель: 3
86501565
3
11

Номер детали на чертеже:

11

Болт CL 8.8, M8 x 1.25 x 16

Заводской номер: 16043224 Количество на модель: 1
16043224
1
12

Номер детали на чертеже:

12

Кронштейн радиатора

Заводской номер: 86504715 Количество на модель: 1
86504715
1
13

Номер детали на чертеже:

13

Болт M8x1.25x30 CL8.8

Заводской номер: 43128 Количество на модель: 2
43128
2
14

Номер детали на чертеже:

14

Гайка M8x1.25

Заводской номер: 9706690 Количество на модель: 13
9706690
13
15

Номер детали на чертеже:

15

Шайба M8 Pl, 8.40x21.00х1.60, сталь

Заводской номер: 378243 Количество на модель: 2
378243
2
16

Номер детали на чертеже:

16

Верхнее уплотнение радиатора

Заводской номер: 86509372 Количество на модель: 1
86509372
1
17

Номер детали на чертеже:

17

Плоское уплотнение радиатора

Заводской номер: 86501654 Количество на модель: 2
86501654
2
18

Номер детали на чертеже:

18

Боковое уплотнение радиатора

Заводской номер: 9845746 Количество на модель: 2
9845746
2
19

Номер детали на чертеже:

19

Защитный экран

Заводской номер: 86503015 Количество на модель: 1
86503015
1
20

Номер детали на чертеже:

20

Крышка Genesis

Заводской номер: 3957211 Количество на модель: 1
3957211
1
21

Номер детали на чертеже:

21

Изолятор

Заводской номер: 9828819 Количество на модель: 2
9828819
2
22

Номер детали на чертеже:

22

Болт M12х110 8.8pl

Заводской номер: 86507067 Количество на модель: 2
86507067
2
23

Номер детали на чертеже:

23

Шайба 0.531x2.250x0.188 Pl

Заводской номер: 165016 Количество на модель: 2
165016
2
24

Номер детали на чертеже:

24

Шайба 0.500x1.250x0.083 Pl

Заводской номер: 81541 Количество на модель: 2
81541
2
25

Номер детали на чертеже:

25

Гайка M12х1.75

Заводской номер: 337475 Количество на модель: 2
337475
2
26

Номер детали на чертеже:

26

Рукав на впускном патрубке радиатора 50,8

Заводской номер: 86013975 Количество на модель: 1
86013975
1
27

Номер детали на чертеже:

27

Зажим 2.5

Заводской номер: 86050202 Количество на модель: 5
86050202
5
28

Номер детали на чертеже:

28

Патрубок радиатора 54.00

Заводской номер: 9821599 Количество на модель: 1
9821599
1
29

Номер детали на чертеже:

29

Хомут

Заводской номер: 82012728 Количество на модель: 1
82012728
1
30

Номер детали на чертеже:

30

Рукав 6.35x660.4 30R7

Заводской номер: 9846974 Количество на модель: 1
9846974
1
31

Номер детали на чертеже:

31

Патрубок

Заводской номер: 86512069 Количество на модель: 1
86512069
1
31

Номер детали на чертеже:

31

Подогреватель Genesis

Заводской номер: 86512070 Количество на модель: 1
86512070
1
32

Номер детали на чертеже:

32

Хомут

Заводской номер: 82012717 Количество на модель: 4
82012717
4
33

Номер детали на чертеже:

33

Хомут 1/2dm-1.375dm

Заводской номер: 9706921 Количество на модель: 2
9706921
2
34

Номер детали на чертеже:

34

Рукав 7.94х1219мм 30R2

Заводской номер: 9821604 Количество на модель: 1
9821604
1
35

Номер детали на чертеже:

35

Баллон

Заводской номер: 9821602 Количество на модель: 1
9821602
1
36

Номер детали на чертеже:

36

Крышка

Заводской номер: 86507190 Количество на модель: 1
86507190
1
37

Номер детали на чертеже:

37

Втулка диам.наруж. 19.00 внутр.13.33 длина 18.70

Заводской номер: 86504799 Количество на модель: 2
86504799
2
38

Номер детали на чертеже:

38

Винт с гексагональной головкой M10x40 Cl-8.8 Pl

Заводской номер: 120068 Количество на модель: 1
120068
1
39

Номер детали на чертеже:

39

Втулка

Заводской номер: 100725 Количество на модель: 1
100725
1
40

Номер детали на чертеже:

40

Фитинг

Заводской номер: 80792420 Количество на модель: 1
80792420
1
41

Номер детали на чертеже:

41

Датчик уровня хладагента

Заводской номер: 86017596 Количество на модель: 1
86017596
1
42

Номер детали на чертеже:

42

Уплотнительный щит

Заводской номер: 766877 Количество на модель: AR
766877
AR
42

Номер детали на чертеже:

42

Уплотнительный щит

Заводской номер: 291628 Количество на модель: AR
291628
AR
43

Номер детали на чертеже:

43

Эмблема

Заводской номер: 86010612 Количество на модель: AR
86010612
AR
44

Номер детали на чертеже:

44

Кронштейн

Заводской номер: 86504660 Количество на модель: 2
86504660
2
45

Номер детали на чертеже:

45

Шайба 0.406X1.375X0.083 PL

Заводской номер: 86505938 Количество на модель: 1
86505938
1
46

Номер детали на чертеже:

46

Шайба стопорная BV M10 PL

Заводской номер: 140045 Количество на модель: 1
140045
1
47

Номер детали на чертеже:

47

Тройник

Заводской номер: 86512071 Количество на модель: 1
86512071
1
48

Номер детали на чертеже:

48

Защитный рукав, длина 82dm

Заводской номер: 794839 Количество на модель: 1
794839
1
49

Номер детали на чертеже:

49

Уголок

Заводской номер: 86501596 Количество на модель: 1
86501596
1
50

Номер детали на чертеже:

50

Уголок

Заводской номер: 86501597 Количество на модель: 1
86501597
1
51

Номер детали на чертеже:

51

Заглушка

Заводской номер: 86000448 Количество на модель: 2
86000448
2
52

Номер детали на чертеже:

52

Болт M30x1.0x20 Cl-8.8

Заводской номер: 120100 Количество на модель: 2
120100
2
53

Номер детали на чертеже:

53

Шайба

Заводской номер: 9820463 Количество на модель: 2
9820463
2
54

Номер детали на чертеже:

54

Контргайка M6

Заводской номер: 353308 Количество на модель: 2
353308
2
55

Номер детали на чертеже:

55

Вентиль дренажный 1/4dm-18 NPTF

Заводской номер: 86031894 Количество на модель: 1
86031894
1
