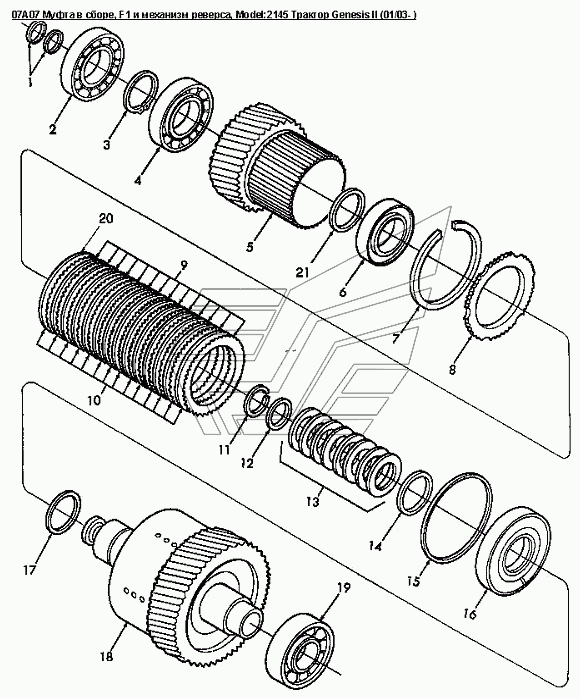

07A07 Муфта в сборе, F1 и механизм реверса Versatile серии GENESIS. Каталог 2008г.

07B01 Управляющий клапан в сборе Versatile серии GENESIS 07C01 Педаль тормоза Versatile серии GENESIS

Вид отображения:

Детали справа

По ширине экрана

1

2

3

4

5

5

6

7

8

9

10

11

12

13

14

15

16

17

18

18

19

19

20

21

Масштаб

Исходный размер Вместить изображение

№

Инфо

Название детали

Заводской номер

Количество на модель

1

Номер детали на чертеже:

1

Кольцо уплотнительное

Заводской номер: 86024375 Количество на модель: 2

86024375

2

2

Номер детали на чертеже:

2

Подшипник, диам.внутр.55 наруж.140 толщина 33мм

Заводской номер: 86509079 Количество на модель: 1

86509079

1

3

Номер детали на чертеже:

3

Стопорное кольцо

Заводской номер: 121907 Количество на модель: 1

121907

1

4

Номер детали на чертеже:

4

Подшипник шариковый L4WD

Заводской номер: 86500809 Количество на модель: 1

86500809

1

5

Номер детали на чертеже:

5

Шестерня, 41 зуб

Заводской номер: 86507384 Количество на модель: 1

86507384

1

5

Номер детали на чертеже:

5

Шестерня, 45 зубьев

Заводской номер: 86509077 Количество на модель: 1

86509077

1

6

Номер детали на чертеже:

6

Подшипник шариковый

Заводской номер: 86500828 Количество на модель: 1

86500828

1

7

Номер детали на чертеже:

7

Кольцо обжимное

Заводской номер: 86518931 Количество на модель: 1

86518931

1

8

Номер детали на чертеже:

8

Упорное кольцо

Заводской номер: 86500829 Количество на модель: 1

86500829

1

9

Номер детали на чертеже:

9

Диски сцепления

Заводской номер: 86500763 Количество на модель: 11

86500763

11

10

Номер детали на чертеже:

10

Муфта дисковая

Заводской номер: 86500733 Количество на модель: 14

86500733

14

11

Номер детали на чертеже:

11

Стопорное кольцо диам.2.437dm

Заводской номер: 86500824 Количество на модель: 1

86500824

1

12

Номер детали на чертеже:

12

Кольцо диам.внутр.2.73 наруж.2.80 толщина 0.16

Заводской номер: 86013048 Количество на модель: 1

86013048

1

13

Номер детали на чертеже:

13

Пружина

Заводской номер: 86500723 Количество на модель: 8

86500723

8

14

Номер детали на чертеже:

14

Шайба

Заводской номер: 86500755 Количество на модель: 1

86500755

1

15

Номер детали на чертеже:

15

Уплотнение плунжера наружное

Заводской номер: 86018406 Количество на модель: 1

86018406

1

16

Номер детали на чертеже:

16

Поршень, Genesis

Заводской номер: 86500754 Количество на модель: 1

86500754

1

17

Номер детали на чертеже:

17

Кольцо уплотнительное вн. O 2.487ID X толщина 0.1

Заводской номер: 165216 Количество на модель: 1

165216

1

18

Номер детали на чертеже:

18

Вал муфты 8ТН

Заводской номер: 86020677 Количество на модель: 1

86020677

1

18

Номер детали на чертеже:

18

Вал муфты 6ТН GENESIS

Заводской номер: 86020676 Количество на модель: 1

86020676

1

19

Номер детали на чертеже:

19

Подшипник, диам.внутр.45 наруж.120 толщина 29мм

Заводской номер: 86509080 Количество на модель: 1

86509080

1

19

Номер детали на чертеже:

19

Подшипник, диам.внутр.45 наруж.100 толщина 25мм

Заводской номер: 86509085 Количество на модель: 1

86509085

1

20

Номер детали на чертеже:

20

Набор прокладок сцепления

Заводской номер: 86518932 Количество на модель: 1

86518932

1

21

Номер детали на чертеже:

21

Кольцо уплотнительное резиновое 75-Duro, Id-4.23 O

Заводской номер: 86020710 Количество на модель: AR

86020710

AR
