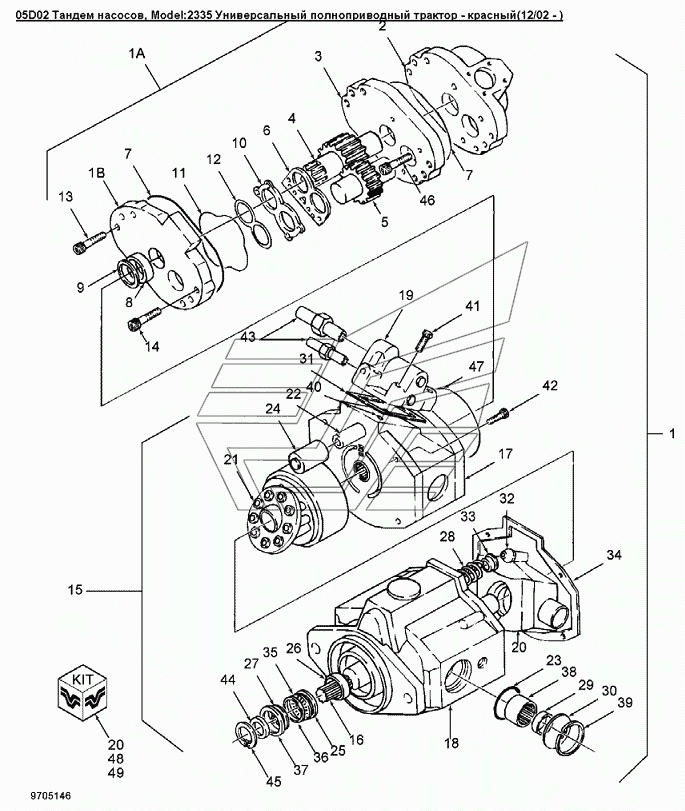

05D02 Тандем насосов Versatile серии 2000. Каталог 2008г.

05C03 Цилиндр навески в сборе Versatile серии 2000 05D05 Установка тандема насосов Versatile серии 2000

Вид отображения:

Детали справа

По ширине экрана

49

35

34

33

32

31

30

29

28

27

26

36

37

38

48

47

46

45

44

43

42

41

40

39

25

24

23

9

8

7

6

5

4

3

2

1B

1A

10

11

12

22

21

20

19

18

17

16

15

14

13

1

Масштаб

Исходный размер Вместить изображение

№

Инфо

Название детали

Заводской номер

Количество на модель

Номер детали на чертеже:

Комплект уплотнительный

Заводской номер: 86512846 Количество на модель: 1

86512846

1

Номер детали на чертеже:

Сальник

Заводской номер: 703639 Количество на модель: 1

703639

1

Номер детали на чертеже:

Уплотнение

Заводской номер: 272213 Количество на модель: 1

272213

1

Номер детали на чертеже:

Тарелка пружины

Заводской номер: 86512851 Количество на модель: 1

86512851

1

Номер детали на чертеже:

Кнопка

Заводской номер: 86512850 Количество на модель: 1

86512850

1

Номер детали на чертеже:

Уплотнение

Заводской номер: 86512843 Количество на модель: 1

86512843

1

Номер детали на чертеже:

Крышка

Заводской номер: 272194 Количество на модель: 2

272194

2

Номер детали на чертеже:

Подшипник игольчатый диам.внутр.1.25 наруж.1.375 толщина 0.75dm

Заводской номер: 86512848 Количество на модель: 2

86512848

2

Номер детали на чертеже:

Пружина, рулевого насоса и насоса навесного оборудования

Заводской номер: 86512855 Количество на модель: 1

86512855

1

Номер детали на чертеже:

Стопорное кольцо диам.1.130dm

Заводской номер: 38785 Количество на модель: 2

38785

2

Номер детали на чертеже:

Кольцо стопорное внутреннее

Заводской номер: 66800 Количество на модель: 1

66800

1

Номер детали на чертеже:

Шайба плунжерного насоса упорная

Заводской номер: 272202 Количество на модель: 2

272202

2

Номер детали на чертеже:

Подшипник упорный

Заводской номер: 272201 Количество на модель: 1

272201

1

Номер детали на чертеже:

Подшипник

Заводской номер: 86512847 Количество на модель: 2

86512847

2

Номер детали на чертеже:

Набор уплотнений насоса шестерёнчатого

Заводской номер: 86000719 Количество на модель: 1

86000719

1

Номер детали на чертеже:

Уплотнительное кольцо ID-3.989in Thk-0.070in

Заводской номер: 9706914 Количество на модель: 1

9706914

1

Номер детали на чертеже:

Болт 1/2-13x2dm Gr-5

Заводской номер: 9706716 Количество на модель: 2

9706716

2

Номер детали на чертеже:

Стопорное кольцо

Заводской номер: V108552 Количество на модель: 1

V108552

1

Номер детали на чертеже:

Шайба

Заводской номер: V108550 Количество на модель: 1

V108550

1

Номер детали на чертеже:

Штуцер

Заводской номер: 86000724 Количество на модель: 2

86000724

2

Номер детали на чертеже:

Болт 1/4dm

Заводской номер: 86512871 Количество на модель: 4

86512871

4

Номер детали на чертеже:

Болт G5 3/8dm-16 x 1-1/4dm

Заводской номер: 88011 Количество на модель: 4

88011

4

Номер детали на чертеже:

Уплотнительное кольцо, внут.диам.0.239dm толщина 0.070dm

Заводской номер: 86512844 Количество на модель: 1

86512844

1

Номер детали на чертеже:

Кольцо стопорное внутреннее 1.625

Заводской номер: 271429 Количество на модель: 2

271429

2

Номер детали на чертеже:

Шайба плунжерного насоса

Заводской номер: 272223 Количество на модель: 1

272223

1

Номер детали на чертеже:

Штифт 3/16dmx1/2dm

Заводской номер: 88626 Количество на модель: 1

88626

1

Номер детали на чертеже:

Уплотнительное кольцо, внут.диам.1.40dm толщина 0.09dm

Заводской номер: 272218 Количество на модель: 2

272218

2

Номер детали на чертеже:

Шайба сальника насоса подпитки

Заводской номер: 9605306 Количество на модель: 1

9605306

1

Номер детали на чертеже:

Сальник 0.875dm

Заводской номер: V25291 Количество на модель: 1

V25291

1

Номер детали на чертеже:

Уплотнительное кольцо, внут.диам.4.987dm толщина 0.103dm

Заводской номер: 175156 Количество на модель: 2

175156

2

Номер детали на чертеже:

Подшипник

Заводской номер: 9605308 Количество на модель: 1

9605308

1

Номер детали на чертеже:

Колесо зубчатое промежуточное

Заводской номер: 86014419 Количество на модель: 1

86014419

1

Номер детали на чертеже:

Шестерня ведущая шестеренчатого насоса

Заводской номер: 86000711 Количество на модель: 1

86000711

1

Номер детали на чертеже:

Корпус

Заводской номер: 86014417 Количество на модель: 1

86014417

1

Номер детали на чертеже:

Крышка шестеренчатого насоса

Заводской номер: 86000709 Количество на модель: 1

86000709

1

Номер детали на чертеже:

Фланец

Заводской номер: 9605307 Количество на модель: 1

9605307

1

Номер детали на чертеже:

Насос шестеренчатый тандема

Заводской номер: 86000720 Количество на модель: 1

86000720

1

Номер детали на чертеже:

Уплотнение подшипника

Заводской номер: 9605310 Количество на модель: 1

9605310

1

Номер детали на чертеже:

Уплотнительное кольцо

Заводской номер: 9605311 Количество на модель: 1

9605311

1

Номер детали на чертеже:

Уплотнение шестеренчатого насоса

Заводской номер: 9605309 Количество на модель: 1

9605309

1

Номер детали на чертеже:

Поршень

Заводской номер: 86512852 Количество на модель: 1

86512852

1

Номер детали на чертеже:

Наклонная шайба

Заводской номер: 86512853 Количество на модель: 1

86512853

1

Номер детали на чертеже:

Ремонтный комплект плунжерного насоса

Заводской номер: 86512854 Количество на модель: 1

86512854

1

Номер детали на чертеже:

Компенсатор плунжерного насоса

Заводской номер: 86000723 Количество на модель: 1

86000723

1

Номер детали на чертеже:

Корпус

Заводской номер: 86512858 Количество на модель: 1

86512858

1

Номер детали на чертеже:

Крышка

Заводской номер: 86000036 Количество на модель: 1

86000036

1

Номер детали на чертеже:

Шлицевой вал

Заводской номер: V108543 Количество на модель: 1

V108543

1

Номер детали на чертеже:

Поршень тандема насосов 10 Ltr Engine

Заводской номер: 86000721 Количество на модель: 1

86000721

1

Номер детали на чертеже:

Болт G2, 3/8dm-16 x 3-3/4dm

Заводской номер: 272419 Количество на модель: 4

272419

4

Номер детали на чертеже:

Болт

Заводской номер: 276549 Количество на модель: 4

276549

4

Номер детали на чертеже:

Тандем насосов для двигателя 11 и 10 л

Заводской номер: 9705146 Количество на модель: 1

9705146

1
