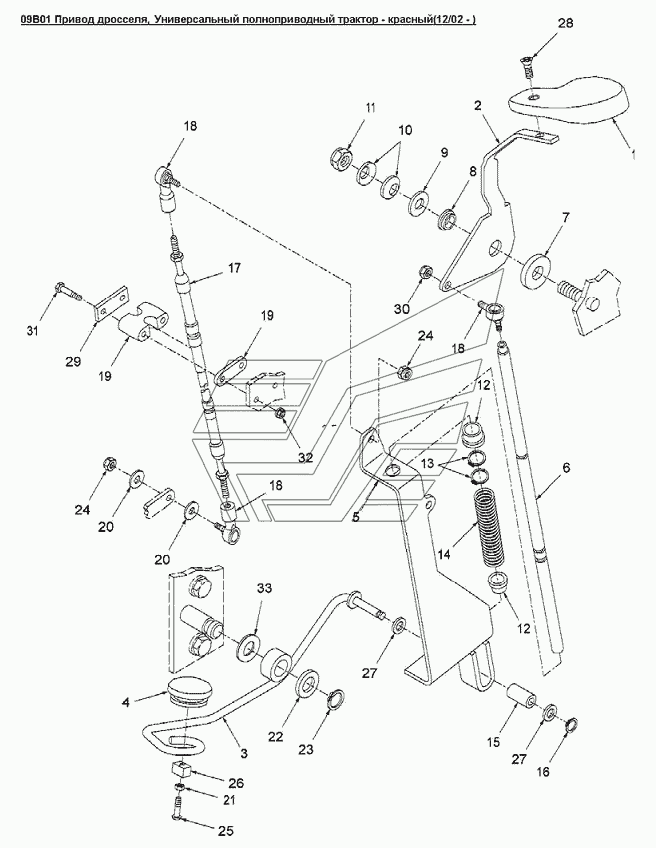

09B01 Привод дросселя Versatile серии 2000. Каталог 2008г.

09A01 Топливный бак и топливопроводы Versatile серии 2000 09B02 Привода дросселя электронный Versatile серии 2000

Вид отображения:

Детали справа

По ширине экрана

1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

16

17

18

19

20

21

22

23

24

25

26

27

28

29

31

32

33

Масштаб

Исходный размер Вместить изображение

№

Инфо

Название детали

Заводской номер

Количество на модель

1

Номер детали на чертеже:

1

Рукоятка рычага

Заводской номер: 9841607 Количество на модель: 1

9841607

1

2

Номер детали на чертеже:

2

Рычаг дросселя

Заводской номер: 86030061 Количество на модель: 1

86030061

1

3

Номер детали на чертеже:

3

Рычаг деселератора

Заводской номер: 86011841 Количество на модель: 1

86011841

1

4

Номер детали на чертеже:

4

Подушка, резина

Заводской номер: 9821941 Количество на модель: 1

9821941

1

5

Номер детали на чертеже:

5

Лист крепления деселератора

Заводской номер: 86018512 Количество на модель: 1

86018512

1

6

Номер детали на чертеже:

6

Тяга деселератора

Заводской номер: 86018510 Количество на модель: 1

86018510

1

7

Номер детали на чертеже:

7

Шайба диам.внутр.20.00 наруж.50.00 толщина 9.50мм

Заводской номер: 9706247 Количество на модель: 1

9706247

1

8

Номер детали на чертеже:

8

Втулка

Заводской номер: V79073 Количество на модель: 1

V79073

1

9

Номер детали на чертеже:

9

Шайба 13.27X24.00X2.500 PL

Заводской номер: 86511324 Количество на модель: 1

86511324

1

10

Номер детали на чертеже:

10

Шайба пружинная

Заводской номер: 9706248 Количество на модель: 2

9706248

2

11

Номер детали на чертеже:

11

Контргайка с нейлоновой вставкой M12 класс 10 P

Заводской номер: 86012006 Количество на модель: 1

86012006

1

12

Номер детали на чертеже:

12

Втулка диам.внутр.0.509dm

Заводской номер: V14841 Количество на модель: 2

V14841

2

13

Номер детали на чертеже:

13

Стопорное кольцо

Заводской номер: 9635806 Количество на модель: 2

9635806

2

14

Номер детали на чертеже:

14

Пружина диам.наруж. 0.85dm длина 5.50dm

Заводской номер: 9790666 Количество на модель: 1

9790666

1

15

Номер детали на чертеже:

15

Нейлоновая прокладка

Заводской номер: 86000619 Количество на модель: 1

86000619

1

16

Номер детали на чертеже:

16

Стопорное кольцо o 0,38

Заводской номер: 86000439 Количество на модель: 1

86000439

1

17

Номер детали на чертеже:

17

Трос

Заводской номер: 86018724 Количество на модель: 1

86018724

1

18

Номер детали на чертеже:

18

Наконечник тяги дросселя

Заводской номер: 9705822 Количество на модель: 3

9705822

3

19

Номер детали на чертеже:

19

Изолятор

Заводской номер: V109287 Количество на модель: 1

V109287

1

20

Номер детали на чертеже:

20

Шайба диам.внутр.6.4 наруж. 8.7

Заводской номер: 9707408 Количество на модель: 2

9707408

2

21

Номер детали на чертеже:

21

Гайка M8 x 1.25

Заводской номер: 43362 Количество на модель: 1

43362

1

22

Номер детали на чертеже:

22

Втулка диам.внутр.0.63 наруж. 0.75 длина 0.75dm

Заводской номер: 9673085 Количество на модель: 1

9673085

1

23

Номер детали на чертеже:

23

Стопорное кольцо диам.0.625dm

Заводской номер: 515259 Количество на модель: 1

515259

1

24

Номер детали на чертеже:

24

Контргайка 0.25NF GR5 PL

Заводской номер: 9671302 Количество на модель: 2

9671302

2

25

Номер детали на чертеже:

25

Болт M 8 X 40 8.8PL

Заводской номер: 86512444 Количество на модель: 1

86512444

1

26

Номер детали на чертеже:

26

Кронштейн упорного болта деселератора

Заводской номер: 86018613 Количество на модель: 1

86018613

1

27

Номер детали на чертеже:

27

Шайба Sae 0.380 Pl, сталь

Заводской номер: 87016 Количество на модель: 2

87016

2

28

Номер детали на чертеже:

28

Винт CL 4.8 М4х0.70х8

Заводской номер: 9844207 Количество на модель: 1

9844207

1

29

Номер детали на чертеже:

29

Пластина 14х39х2мм

Заводской номер: V109286 Количество на модель: 1

V109286

1

31

Номер детали на чертеже:

31

Гайка M5

Заводской номер: 43416 Количество на модель: 2

43416

2

32

Номер детали на чертеже:

32

Болт шестигранный M 5x45 8.8PL

Заводской номер: 86508567 Количество на модель: 2

86508567

2

33

Номер детали на чертеже:

33

Изогнутая пружинная шайба

Заводской номер: 86001116 Количество на модель: 1

86001116

1
