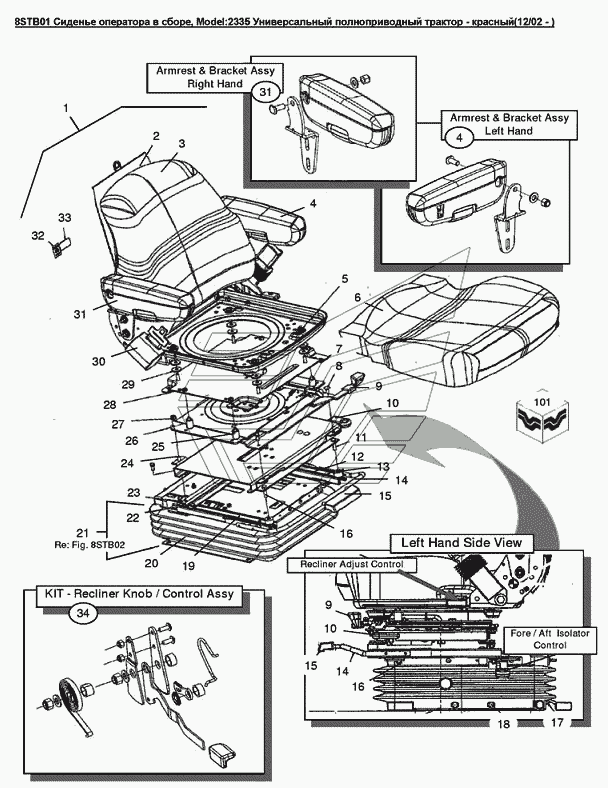

8STB01 Сиденье оператора в сборе Versatile серии 2000. Каталог 2008г.

6A01 Информационные таблички - внешний вид и безопасность Versatile серии 2000 8STB02 Основание сидения с амортизатором в сборе Versatile серии 2000

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Сидение оператора в сборе

Заводской номер: 86032542 Количество на модель: 1
86032542
1
2

Номер детали на чертеже:

2

Спинка сидения

Заводской номер: 86034326 Количество на модель: 1
86034326
1
3

Номер детали на чертеже:

3

Подкладка

Заводской номер: 86035761 Количество на модель: 1
86035761
1
4

Номер детали на чертеже:

4

Подлокотник сиденья левый

Заводской номер: 86035515 Количество на модель: 1
86035515
1
4

Номер детали на чертеже:

4

Подлокотник сиденья левый

Заводской номер: 86035516 Количество на модель: 1
86035516
1
5

Номер детали на чертеже:

5

Гайка 5/16 - 18unc

Заводской номер: 86034318 Количество на модель: 4
86034318
4
6

Номер детали на чертеже:

6

Подушка сидения

Заводской номер: 86035760 Количество на модель: 1
86035760
1
7

Номер детали на чертеже:

7

Переходник

Заводской номер: 86034329 Количество на модель: 1
86034329
1
8

Номер детали на чертеже:

8

Болт 5/16dm-18 Unc-2A

Заводской номер: 86034317 Количество на модель: 1
86034317
1
9

Номер детали на чертеже:

9

Шарнир основания сидения оператора

Заводской номер: 86034327 Количество на модель: 1
86034327
1
10

Номер детали на чертеже:

10

Изолятор

Заводской номер: 86000683 Количество на модель: 1
86000683
1
11

Номер детали на чертеже:

11

Болт 5/16dm-18x1.25dm

Заводской номер: 12084 Количество на модель: 2
12084
2
12

Номер детали на чертеже:

12

Фиксатор каретки правый

Заводской номер: 86034322 Количество на модель: 1
86034322
1
13

Номер детали на чертеже:

13

Втулка

Заводской номер: 86000696 Количество на модель: 2
86000696
2
14

Номер детали на чертеже:

14

Направляющая

Заводской номер: 86034325 Количество на модель: 1
86034325
1
15

Номер детали на чертеже:

15

Рукоятка

Заводской номер: 86034320 Количество на модель: 1
86034320
1
16

Номер детали на чертеже:

16

Болт 5/16 - 18unc x 0.75

Заводской номер: 86000685 Количество на модель: 4
86000685
4
17

Номер детали на чертеже:

17

Гайка

Заводской номер: 86000689 Количество на модель: 3
86000689
3
18

Номер детали на чертеже:

18

Фиксатор

Заводской номер: 86000688 Количество на модель: 18
86000688
18
19

Номер детали на чертеже:

19

Фиксатор каретки левый

Заводской номер: 86034323 Количество на модель: 1
86034323
1
20

Номер детали на чертеже:

20

Чехол подвески сидения

Заводской номер: 86000687 Количество на модель: 1
86000687
1
21

Номер детали на чертеже:

21

Основание подвески сидения

Заводской номер: 86034328 Количество на модель: 1
86034328
1
22

Номер детали на чертеже:

22

Болт 5/16 - 18unc x 0.50

Заводской номер: 86034319 Количество на модель: 2
86034319
2
23

Номер детали на чертеже:

23

Переходник

Заводской номер: 86034324 Количество на модель: 1
86034324
1
24

Номер детали на чертеже:

24

Болт 0.61x0.62 Gr-5 Pl

Заводской номер: 28397 Количество на модель: 5
28397
5
25

Номер детали на чертеже:

25

Болт 0.31x1.50 Gr-5 Pl

Заводской номер: V12251 Количество на модель: 4
V12251
4
26

Номер детали на чертеже:

26

Шайба диам.внутр.5/16dm, сталь

Заводской номер: V47359 Количество на модель: 2
V47359
2
28

Номер детали на чертеже:

28

Гайка 5/16-18

Заводской номер: 88854 Количество на модель: 18
88854
18
29

Номер детали на чертеже:

29

Шайба диам.внутр.0.390 наруж.1.120, сталь

Заводской номер: 86000705 Количество на модель: 16
86000705
16
30

Номер детали на чертеже:

30

Ремень безопасности,, L4wd

Заводской номер: 86035762 Количество на модель: 1
86035762
1
31

Номер детали на чертеже:

31

Подлокотник сиденья правый

Заводской номер: 86035540 Количество на модель: 1
86035540
1
31

Номер детали на чертеже:

31

Подлокотник сиденья правый

Заводской номер: 86035541 Количество на модель: 1
86035541
1
