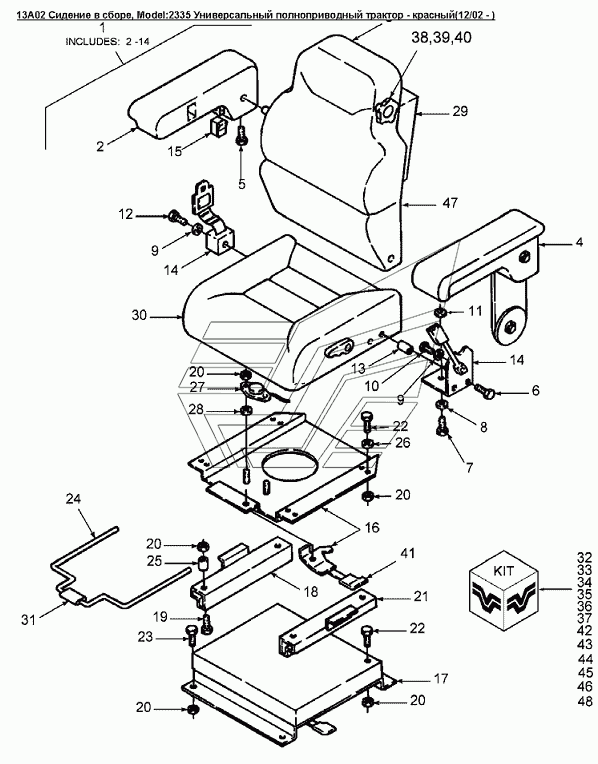

13A02 Сидение в сборе Versatile серии 2000. Каталог 2008г.

13A01 Опора сидения Versatile серии 2000 13A03 Подвеска сидения Versatile серии 2000

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Сидение

Заводской номер: 86520864 Количество на модель: 1
86520864
1
2

Номер детали на чертеже:

2

Подлокотник сиденья

Заводской номер: 86000946 Количество на модель: 1
86000946
1
3

Номер детали на чертеже:

3

Лампа 12-16В 0.33А

Заводской номер: 86502169 Количество на модель: 1
86502169
1
4

Номер детали на чертеже:

4

Подлокотники л/п сидения оператора

Заводской номер: 86000701 Количество на модель: 1
86000701
1
5

Номер детали на чертеже:

5

Болт

Заводской номер: 86000702 Количество на модель: 1
86000702
1
6

Номер детали на чертеже:

6

Болт G5 5/16dm-18 x 2-3/4dm

Заводской номер: 87626 Количество на модель: 2
87626
2
7

Номер детали на чертеже:

7

Болт G5 5/16dm-18x1-3/4dm

Заводской номер: 9707515 Количество на модель: 1
9707515
1
8

Номер детали на чертеже:

8

Шайба 0.310 Pl, сталь

Заводской номер: 87362 Количество на модель: 1
87362
1
9

Номер детали на чертеже:

9

Шайба 0.500x1.250x0.083 Pl

Заводской номер: 81541 Количество на модель: 1
81541
1
10

Номер детали на чертеже:

10

Болт Gr-5 7/16dm-14x3/4

Заводской номер: 280244 Количество на модель: 1
280244
1
11

Номер детали на чертеже:

11

Шайба диам.внутр.0.390 наруж.1.120, сталь

Заводской номер: 86000705 Количество на модель: 1
86000705
1
12

Номер детали на чертеже:

12

Болт G5, 7/16dm-14х2dm

Заводской номер: 280117 Количество на модель: 1
280117
1
13

Номер детали на чертеже:

13

Втулка

Заводской номер: 86508379 Количество на модель: 2
86508379
2
14

Номер детали на чертеже:

14

Ремень безопасности,, Genesis

Заводской номер: 86020711 Количество на модель: 1
86020711
1
15

Номер детали на чертеже:

15

Переключатель

Заводской номер: 86000681 Количество на модель: 1
86000681
1
16

Номер детали на чертеже:

16

Поворотная плита

Заводской номер: 86502163 Количество на модель: 1
86502163
1
17

Номер детали на чертеже:

17

Изолятор

Заводской номер: 86000683 Количество на модель: 1
86000683
1
18

Номер детали на чертеже:

18

Правая направляющая основания сидения оператора

Заводской номер: 86000684 Количество на модель: 4
86000684
4
19

Номер детали на чертеже:

19

Болт 5/16dm-18x3/4dm

Заводской номер: 84792 Количество на модель: 4
84792
4
20

Номер детали на чертеже:

20

Гайка 0.312nc Gr5 Pl

Заводской номер: 9635082 Количество на модель: 14
9635082
14
21

Номер детали на чертеже:

21

Левая направляющая основания сидения оператора

Заводской номер: 86000690 Количество на модель: 1
86000690
1
22

Номер детали на чертеже:

22

Болт G5 5/16dm-18х5/8dm

Заводской номер: 9627874 Количество на модель: 4
9627874
4
23

Номер детали на чертеже:

23

Болт G5 5/16dm-18x1-1/4dm

Заводской номер: 88275 Количество на модель: 8
88275
8
24

Номер детали на чертеже:

24

Тяга фиксатора

Заводской номер: 86000692 Количество на модель: 1
86000692
1
25

Номер детали на чертеже:

25

Втулка

Заводской номер: 86508383 Количество на модель: 4
86508383
4
27

Номер детали на чертеже:

27

Датчик присутствия оператора

Заводской номер: 86502159 Количество на модель: 1
86502159
1
28

Номер детали на чертеже:

28

Кольцо

Заводской номер: 86508380 Количество на модель: 2
86508380
2
29

Номер детали на чертеже:

29

Чехол

Заводской номер: 86502171 Количество на модель: 1
86502171
1
30

Номер детали на чертеже:

30

Подушка сидения

Заводской номер: 86502170 Количество на модель: 1
86502170
1
31

Номер детали на чертеже:

31

Рукоятка

Заводской номер: 86508210 Количество на модель: 1
86508210
1
32

Номер детали на чертеже:

32

Комплект рычагов

Заводской номер: 86502156 Количество на модель: 1
86502156
1
33

Номер детали на чертеже:

33

Рукоятки сидения в сборе

Заводской номер: 86502157 Количество на модель: 1
86502157
1
34

Номер детали на чертеже:

34

Амортизатор

Заводской номер: 86502158 Количество на модель: 1
86502158
1
35

Номер детали на чертеже:

35

Комплект деталей регулировки высоты сидения

Заводской номер: 86502164 Количество на модель: 1
86502164
1
36

Номер детали на чертеже:

36

Спинка и подушка сидения

Заводской номер: 86502172 Количество на модель: 1
86502172
1
37

Номер детали на чертеже:

37

Рама спинки сидения

Заводской номер: 86508207 Количество на модель: 1
86508207
1
42

Номер детали на чертеже:

42

Комплект кнопок

Заводской номер: 9845771 Количество на модель: 1
9845771
1
43

Номер детали на чертеже:

43

Подлокотник

Заводской номер: 86502167 Количество на модель: 1
86502167
1
44

Номер детали на чертеже:

44

Подлокотник

Заводской номер: 86502168 Количество на модель: 1
86502168
1
45

Номер детали на чертеже:

45

Подлокотник

Заводской номер: 86502166 Количество на модель: 1
86502166
1
46

Номер детали на чертеже:

46

Комплект деталей направляющей

Заводской номер: 86502160 Количество на модель: 1
86502160
1
47

Номер детали на чертеже:

47

Спинка сидения ASM L4WD

Заводской номер: 86013420 Количество на модель: 1
86013420
1
48

Номер детали на чертеже:

48

Ящик для документов

Заводской номер: 86595866 Количество на модель: 1
86595866
1
