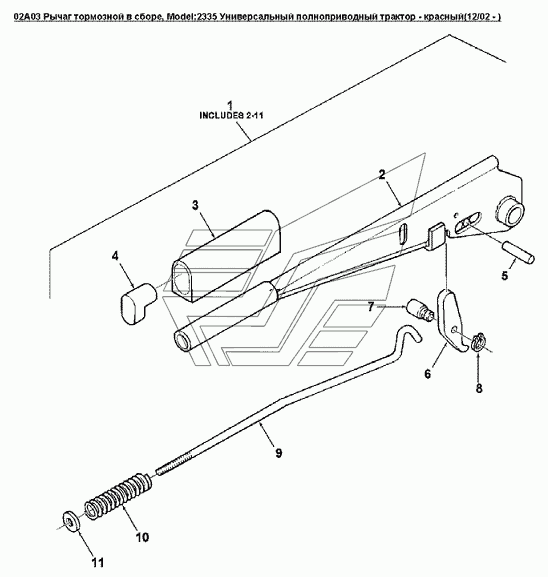

02A03 Рычаг тормозной в сборе Versatile серии 2000. Каталог 2008г.

02A01 Механизм тормозной Versatile серии 2000 02B01 Скоба тормозная Versatile серии 2000

Вид отображения:

Детали справа

По ширине экрана

1

1

2

3

4

5

6

7

8

9

10

11

Масштаб

Исходный размер Вместить изображение

№

Инфо

Название детали

Заводской номер

Количество на модель

1

Номер детали на чертеже:

1

Рычаг стояночного тормоза

Заводской номер: 86021838 Количество на модель: 1

86021838

1

1

Номер детали на чертеже:

1

Рычаг стояночного тормоза

Заводской номер: 86030463 Количество на модель: 1

86030463

1

2

Номер детали на чертеже:

2

Отдельно не продается

Заводской номер: NSS Количество на модель:

NSS

3

Номер детали на чертеже:

3

Рукоятка рычага стояночного тормоза

Заводской номер: 86021837 Количество на модель: 1

86021837

1

4

Номер детали на чертеже:

4

Кнопка

Заводской номер: 86021836 Количество на модель: 1

86021836

1

5

Номер детали на чертеже:

5

Штифт

Заводской номер: 86507011 Количество на модель: 1

86507011

1

6

Номер детали на чертеже:

6

Упор рычага стояночного тормоза

Заводской номер: 86507021 Количество на модель: 1

86507021

1

7

Номер детали на чертеже:

7

Палец

Заводской номер: 86507013 Количество на модель: 1

86507013

1

8

Номер детали на чертеже:

8

Стопорное кольцо

Заводской номер: 86507012 Количество на модель: 1

86507012

1

9

Номер детали на чертеже:

9

Тяга

Заводской номер: 86507015 Количество на модель: 1

86507015

1

10

Номер детали на чертеже:

10

Пружина ригельного стержня рычага ручного тормоза

Заводской номер: 86507020 Количество на модель: 1

86507020

1

11

Номер детали на чертеже:

11

Шайба М5

Заводской номер: 86507014 Количество на модель: 1

86507014

1
