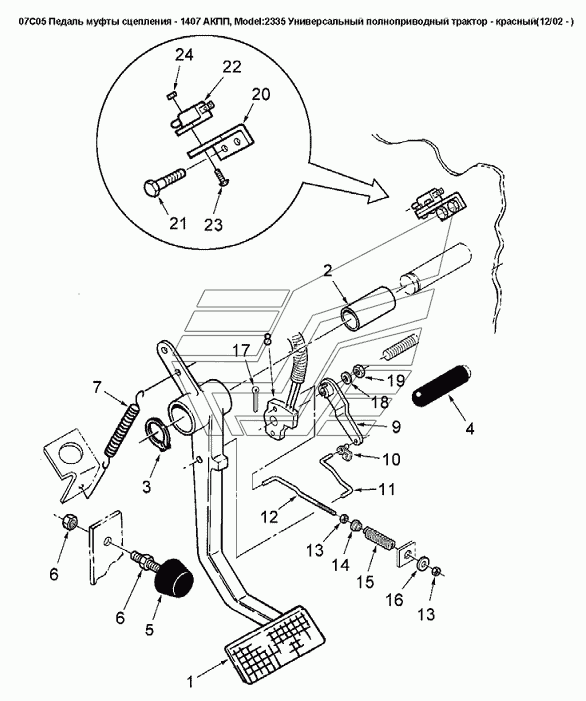

07C05 Педаль муфты сцепления - 1407 АКПП Versatile серии 2000. Каталог 2008г.

07C03 Пульт управления АКПП Versatile серии 2000 07D01 КПП 12 скоростей Versatile серии 2000

Вид отображения:

Детали справа

По ширине экрана

1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

16

17

18

19

20

21

22

23

24

Масштаб

Исходный размер Вместить изображение

№

Инфо

Название детали

Заводской номер

Количество на модель

1

Номер детали на чертеже:

1

Педаль сцепления L4WD

Заводской номер: 86025887 Количество на модель: 1

86025887

1

2

Номер детали на чертеже:

2

Втулка бронзовая, диам.внутр.1.003 наруж. 1.128 длина 1.0dm

Заводской номер: 515308 Количество на модель: 2

515308

2

3

Номер детали на чертеже:

3

Стопорное кольцо диам.1.00dm

Заводской номер: 25121 Количество на модель: 2

25121

2

4

Номер детали на чертеже:

4

Фиксатор педали сцепления/тормоза

Заводской номер: 9703405 Количество на модель: 1

9703405

1

5

Номер детали на чертеже:

5

Крепление бампера

Заводской номер: 86000735 Количество на модель: 1

86000735

1

6

Номер детали на чертеже:

6

Гайка Gr-5 Pl UNF 0.31

Заводской номер: 12628 Количество на модель: 2

12628

2

7

Номер детали на чертеже:

7

Пружина растяжения 31.7 внешн. диам., 125 длина

Заводской номер: 86024297 Количество на модель: 1

86024297

1

8

Номер детали на чертеже:

8

Потенциометр

Заводской номер: 9821734 Количество на модель: 1

9821734

1

9

Номер детали на чертеже:

9

Рычаг потенциометра

Заводской номер: 86500303 Количество на модель: 1

86500303

1

10

Номер детали на чертеже:

10

Фиксатор

Заводской номер: 86500304 Количество на модель: 2

86500304

2

11

Номер детали на чертеже:

11

Тяга

Заводской номер: 86025890 Количество на модель: 1

86025890

1

12

Номер детали на чертеже:

12

Тяга пружины потенциометра

Заводской номер: 86025889 Количество на модель: 1

86025889

1

13

Номер детали на чертеже:

13

Контргайка М5

Заводской номер: 86511996 Количество на модель: 2

86511996

2

14

Номер детали на чертеже:

14

Втулка диам.внутр.27 наруж. 35 длина 28мм

Заводской номер: 264036 Количество на модель: 1

264036

1

15

Номер детали на чертеже:

15

Пружина диам.наруж. 0.469dm длина 1.00dm

Заводской номер: 9706684 Количество на модель: 1

9706684

1

16

Номер детали на чертеже:

16

Шайба плоская диам.внут.5.48, наруж.10.0, толщина 1.0, Pl сталь

Заводской номер: 9824326 Количество на модель: 1

9824326

1

17

Номер детали на чертеже:

17

Шплинт 0.06х0.50

Заводской номер: 280236 Количество на модель: 1

280236

1

18

Номер детали на чертеже:

18

Шайба 8.62X16.00X1.60 PL

Заводской номер: 86511315 Количество на модель: 1

86511315

1

19

Номер детали на чертеже:

19

Контргайка с нейлоновой вставкой M8 класс 8 PL

Заводской номер: 9670023 Количество на модель: 1

9670023

1

20

Номер детали на чертеже:

20

Кронштейн переключателя

Заводской номер: 86025888 Количество на модель: 1

86025888

1

21

Номер детали на чертеже:

21

Болт M8x16, 8.8

Заводской номер: 86511841 Количество на модель: 1

86511841

1

22

Номер детали на чертеже:

22

Переключатель с сердечником

Заводской номер: 9843787 Количество на модель: 1

9843787

1

23

Номер детали на чертеже:

23

Крепежный винт с плоскоконической головкой M4x16

Заводской номер: 86511042 Количество на модель: 1

86511042

1

24

Номер детали на чертеже:

24

Контргайка с нейлоновой вставкой M4

Заводской номер: 86029828 Количество на модель: 1

86029828

1
