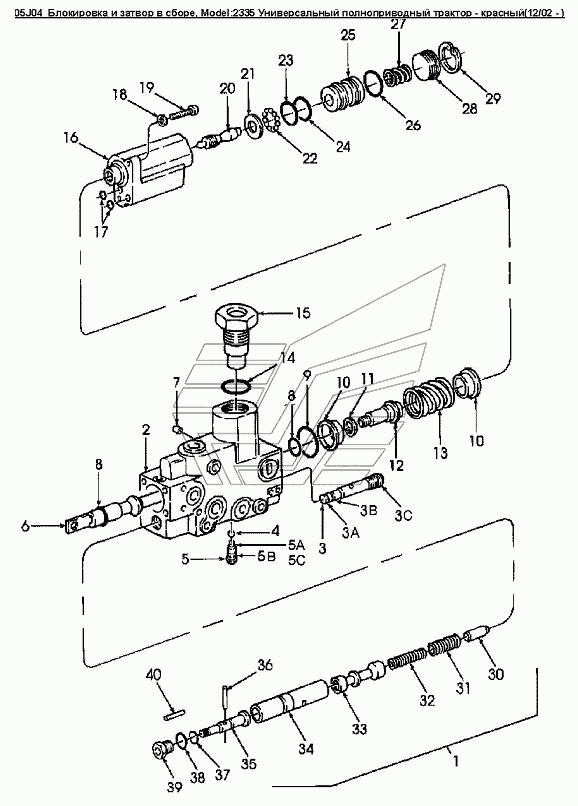

05J04 Блокировка и затвор в сборе Versatile серии 2000. Каталог 2008г.

05J03 Клапан дросселирующий электромагнитный Versatile серии 2000 05K02 Приоритетный клапан рулевого управления Versatile серии 2000

Вид отображения:

Детали справа

По ширине экрана

1

16

17

18

19

20

30

31

33

34

36

37

37а

38

39

15

14

3

3A

3B

3C

4

5

5A

5B

5C

8

9

10

11

12

13

40

Масштаб

Исходный размер Вместить изображение

№

Инфо

Название детали

Заводской номер

Количество на модель

Номер детали на чертеже:

Блокировка муфты сцепления

Заводской номер: 86001526 Количество на модель: 1

86001526

1

Номер детали на чертеже:

Корпус гидроклапана

Заводской номер: 86500471 Количество на модель: 1

86500471

1

Номер детали на чертеже:

Кольцо уплотнительное 0.239 IDX0.070 THK BU

Заводской номер: 49886 Количество на модель: 2

49886

2

Номер детали на чертеже:

Шайба 0.25x0.375x0.625 Pl

Заводской номер: 86508425 Количество на модель: 3

86508425

3

Номер детали на чертеже:

Болт 1/4dm-20x1dm

Заводской номер: 84070 Количество на модель: 3

84070

3

Номер детали на чертеже:

Ось

Заводской номер: 86001180 Количество на модель: 1

86001180

1

Номер детали на чертеже:

Штифт

Заводской номер: 86500479 Количество на модель: 1

86500479

1

Номер детали на чертеже:

Пружина внешняя

Заводской номер: V89382 Количество на модель: 1

V89382

1

Номер детали на чертеже:

Золотник

Заводской номер: 86500463 Количество на модель: 1

86500463

1

Номер детали на чертеже:

Трубка регулятора расхода

Заводской номер: 9704181 Количество на модель: 1

9704181

1

Номер детали на чертеже:

Штифт

Заводской номер: V87913 Количество на модель: 1

V87913

1

Номер детали на чертеже:

Кольцо уплотнительное Buna-N-70, Id-0.18in Thk-0.

Заводской номер: 86511345 Количество на модель: 1

86511345

1

Номер детали на чертеже:

Кольцо

Заводской номер: V89386 Количество на модель: 1

V89386

1

Номер детали на чертеже:

Кольцо уплотнительное вн. O 0.8xтолщина 0.09 N

Заводской номер: 167269 Количество на модель: 1

167269

1

Номер детали на чертеже:

Пробка

Заводской номер: 86500461 Количество на модель: 1

86500461

1

Номер детали на чертеже:

Клапан в сборе

Заводской номер: 86500453 Количество на модель: 1

86500453

1

Номер детали на чертеже:

Кольцо уплотнительное 1/16x1 1/8

Заводской номер: 134373 Количество на модель: 1

134373

1

Номер детали на чертеже:

Корпус первичный

Заводской номер: 86019463 Количество на модель: 1

86019463

1

Номер детали на чертеже:

Кольцо уплотнительное

Заводской номер: 9673142 Количество на модель: 1

9673142

1

Номер детали на чертеже:

Кольцо уплотнительное

Заводской номер: 9673141 Количество на модель: 1

9673141

1

Номер детали на чертеже:

Кольцо уплотнительное вн. O 0.351xтолщина 0.072

Заводской номер: 165202 Количество на модель: 1

165202

1

Номер детали на чертеже:

Шарик

Заводской номер: 9672608 Количество на модель: 1

9672608

1

Номер детали на чертеже:

Клапан с седлом в сборе

Заводской номер: 86018333 Количество на модель: 1

86018333

1

Номер детали на чертеже:

Кольцо уплотнительное пробкового крана

Заводской номер: 9673139 Количество на модель: 1

9673139

1

Номер детали на чертеже:

Кольцо уплотнительное 0.644 IDX0.087 THK BUNA

Заводской номер: 128825 Количество на модель: 1

128825

1

Номер детали на чертеже:

Опорное кольцо диам.внут.0.202dm

Заводской номер: 86021542 Количество на модель: 1

86021542

1

Номер детали на чертеже:

Кольцо уплотнительное 116 70 NBR

Заводской номер: 122057 Количество на модель: 2

122057

2

Номер детали на чертеже:

Уплотнительное кольцо, внут.диам.1.250dm толщина 0.06dm

Заводской номер: V84260 Количество на модель: 1

V84260

1

Номер детали на чертеже:

Тарелка пружины

Заводской номер: 86500473 Количество на модель: 2

86500473

2

Номер детали на чертеже:

Упор золотника

Заводской номер: 86500469 Количество на модель: 1

86500469

1

Номер детали на чертеже:

Шток

Заводской номер: 86500470 Количество на модель: 1

86500470

1

Номер детали на чертеже:

Пружина

Заводской номер: 86500474 Количество на модель: 1

86500474

1

Номер детали на чертеже:

Штифт 11/8dmx1dm

Заводской номер: 87455 Количество на модель: 1

87455

1
