Нормали БМ-6А (2005). Каталог 2005г.

Инструмент БМ-6А (2005) Нормали БМ-6А (2005)

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение

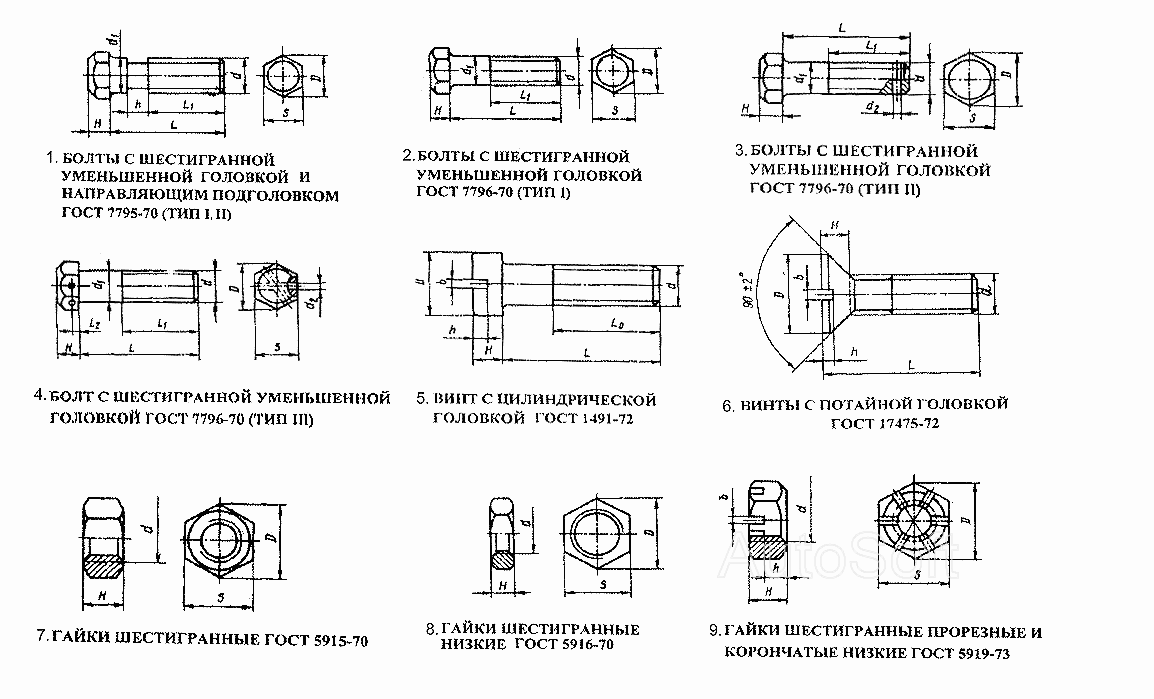

Номер детали на чертеже:

Винт установочный с шестигранной головкой и цилиндрическим концом ГОСТ1481-75 (d=8, S=10, D=11,0, H=6, d1=6, L1=4)

Заводской номер: М8х35.88.35.019 Количество на модель: 4
М8х35.88.35.019
4

Номер детали на чертеже:

Винт

Заводской номер: М12х50.88.35.019 Количество на модель: 6
М12х50.88.35.019
6
1

Номер детали на чертеже:

1

Болт

Заводской номер: М8х14.58.019 Количество на модель: 36
М8х14.58.019
36
1

Номер детали на чертеже:

1

Болт с шестигранной уменьшенной головкой и направляющим подголовком ГОСТ7795-70 (Тип 2) (d=12, d1=12, h=17, S=7, H=18,7, D=3,2, L=65, L1=30

Заводской номер: 2М12х65.88.019 Количество на модель: 12
2М12х65.88.019
12
1

Номер детали на чертеже:

1

Болт с шестигранной уменьшенной головкой и направляющим подголовком ГОСТ7795-70 (Тип 2) (d=12, d1=12, h=17, S=7, H=18,7, D=3,2, L=60, L1=30

Заводской номер: 2М12х60.58.019 Количество на модель: 4
2М12х60.58.019
4
1

Номер детали на чертеже:

1

Болт с шестигранной уменьшенной головкой и направляющим подголовком ГОСТ7795-70 (Тип 2) (d=12, d1=12, h=17, S=7, H=18,7, D=3,2, L=50, L1=30

Заводской номер: 2М12х50.58.019 Количество на модель: 4
2М12х50.58.019
4
1

Номер детали на чертеже:

1

Болт

Заводской номер: 2М10х50.58.019 Количество на модель: 2
2М10х50.58.019
2
1

Номер детали на чертеже:

1

Болт с шестигранной уменьшенной головкой и направляющим подголовком ГОСТ7795-70 (Тип 1) (d=8, d1=8, h=4, S=12, H=5, D=13,1, L=50, L1=22)

Заводской номер: М8х50.58.019 Количество на модель: 4
М8х50.58.019
4
1

Номер детали на чертеже:

1

Болт с шестигранной уменьшенной головкой и направляющим подголовком ГОСТ7795-70 (Тип 1) (d=8, d1=8, h=4, S=12, H=5, D=13,1, L=40, L1=22)

Заводской номер: М8х40.88.019 Количество на модель: 5
М8х40.88.019
5
1

Номер детали на чертеже:

1

Болт ГОСТ 7796-70

Заводской номер: М12х100.58.019 Количество на модель: 8
М12х100.58.019
8
1

Номер детали на чертеже:

1

Болт

Заводской номер: М12х50.58.019 Количество на модель: 4
М12х50.58.019
4
1

Номер детали на чертеже:

1

Болт

Заводской номер: М12х80.58.019 Количество на модель: 14
М12х80.58.019
14
1

Номер детали на чертеже:

1

Болт с шестигранной уменьшенной головкой и направляющим подголовком ГОСТ7795-70 (Тип 1) (d=12, d1=12, h=6, S=17, H=7, D=18,7, L=85, L1=30)

Заводской номер: М12х85.58.019 Количество на модель: 2
М12х85.58.019
2
1

Номер детали на чертеже:

1

Болт

Заводской номер: М8х40.58.019 Количество на модель: 21
М8х40.58.019
21
2

Номер детали на чертеже:

2

Болт с шестигранной уменьшенной головкой ГОСТ7796-70 (Тип 1) (d=12, d1=12, S=17, H=7, D=18,7, L=35, L1=30)

Заводской номер: М12х.35.58.019 Количество на модель: 12
М12х.35.58.019
12
2

Номер детали на чертеже:

2

Болт

Заводской номер: М12х40.58.019 Количество на модель: 36
М12х40.58.019
36
2

Номер детали на чертеже:

2

Болт с шестигранной уменьшенной головкой ГОСТ7796-70 (Тип 1) (d=12, d1=12, S=17, H=7, D=18,7, L=90, L1=30)

Заводской номер: М412х90.58.019 Количество на модель: 16
М412х90.58.019
16
2

Номер детали на чертеже:

2

Болт

Заводской номер: М8х16.58.019 Количество на модель: 6
М8х16.58.019
6
2

Номер детали на чертеже:

2

Болт

Заводской номер: М8х20.58.019 Количество на модель: 96
М8х20.58.019
96
2

Номер детали на чертеже:

2

Болт с шестигранной уменьшенной головкой ГОСТ7796-70 (Тип 1) (d=8, d1=8, S=12, H=5, D=13,1, L=25, L1=25)

Заводской номер: М48х25.58.019 Количество на модель: 114
М48х25.58.019
114
2

Номер детали на чертеже:

2

Болт

Заводской номер: М8х30.58.019 Количество на модель: 10
М8х30.58.019
10
2

Номер детали на чертеже:

2

Болт с шестигранной уменьшенной головкой ГОСТ7796-70 (Тип 1) (d=8, d1=8, S=12, H=5, D=13,1, L=55, L1=22)

Заводской номер: М8х55.58.013 Количество на модель: 148
М8х55.58.013
148
2

Номер детали на чертеже:

2

Болт с шестигранной уменьшенной головкой ГОСТ7796-70 (Тип 1) (d=12, d1=12, S=17, H=7, D=18,7, L=30, L1=30)

Заводской номер: М412х30.58.019 Количество на модель: 20
М412х30.58.019
20
2

Номер детали на чертеже:

2

Болт с шестигранной уменьшенной головкой ГОСТ7796-70 (Тип 1) (d=12, d1=12, S=17, H=7, D=18,7, L=25, L1=25)

Заводской номер: М412х25.58.019 Количество на модель: 7
М412х25.58.019
7
2

Номер детали на чертеже:

2

Болт

Заводской номер: М10х100.58.019 Количество на модель: 12
М10х100.58.019
12
2

Номер детали на чертеже:

2

Болт с шестигранной уменьшенной головкой ГОСТ7796-70 (Тип 1) (d=10, d1=10, S=14, H=6, D=15,3, L=20, L1=20)

Заводской номер: М10х20.58.019 Количество на модель: 5
М10х20.58.019
5
2

Номер детали на чертеже:

2

Болт

Заводской номер: М10х25.58.019 Количество на модель: 48
М10х25.58.019
48
2

Номер детали на чертеже:

2

Болт

Заводской номер: М10х30.58.019 Количество на модель: 62
М10х30.58.019
62
2

Номер детали на чертеже:

2

Болт

Заводской номер: М10х35.58.019 Количество на модель: 32
М10х35.58.019
32
2

Номер детали на чертеже:

2

Болт

Заводской номер: М10х40.58.019 Количество на модель: 9
М10х40.58.019
9
2

Номер детали на чертеже:

2

Болт с шестигранной уменьшенной головкой ГОСТ7796-70 (Тип 1) (d=10, d1=10, S=14, H=6, D=15,3, L=50, L1=26)

Заводской номер: М10х50.58.019 Количество на модель: 2
М10х50.58.019
2
2

Номер детали на чертеже:

2

Болт

Заводской номер: М10х65.58.019 Количество на модель: 18
М10х65.58.019
18
2

Номер детали на чертеже:

2

Болт

Заводской номер: М10х70.58.019 Количество на модель: 8
М10х70.58.019
8
2

Номер детали на чертеже:

2

Болт

Заводской номер: М10х90.58.019 Количество на модель: 15
М10х90.58.019
15
3

Номер детали на чертеже:

3

Болт с шестигранной уменьшенной головкой ГОСТ7796-70 (Тип 2) (d=16, d1=16, S=22, H=9, D=24,3, d2=4,0, L=70, L1=38)

Заводской номер: 2М16х70х88.55.019 Количество на модель: 12
2М16х70х88.55.019
12
3

Номер детали на чертеже:

3

Болт

Заводской номер: 2М16х55.58.019 Количество на модель: 4
2М16х55.58.019
4
3

Номер детали на чертеже:

3

Болт

Заводской номер: 2М16х45.58.019 Количество на модель: 8
2М16х45.58.019
8
3

Номер детали на чертеже:

3

Болт

Заводской номер: 2М12х40.58.019 Количество на модель: 8
2М12х40.58.019
8
3

Номер детали на чертеже:

3

Болт с шестигранной уменьшенной головкой ГОСТ7796-70 (Тип 2) (d=12, d1=12, S=17, H=7, D=18,7, d2=3,2, L=120, L1=30)

Заводской номер: 2М12х120.58.019 Количество на модель: 6
2М12х120.58.019
6
3

Номер детали на чертеже:

3

Болт с шестигранной уменьшенной головкой ГОСТ7796-70 (Тип 2) (d=12, d1=12, S=17, H=7, D=18,7, d2=3,2, L=115, L1=30)

Заводской номер: 2М12х115.58.019 Количество на модель: 8
2М12х115.58.019
8
3

Номер детали на чертеже:

3

Болт

Заводской номер: 2М10х30.58.019 Количество на модель: 6
2М10х30.58.019
6
4

Номер детали на чертеже:

4

Болт с шестигранной уменьшенной головкой ГОСТ7796-70 (Тип 3) (d=d1=10, S=14, H=6, D=15,3, d2=2,5, L2=3,5, L=25, L1=25)

Заводской номер: 3М10х25.58.019 Количество на модель: 32
3М10х25.58.019
32
5

Номер детали на чертеже:

5

Винт с цилиндрической головкой ГОСТ1491-72 (d=5, D=85, H=3,5, b=1,2, h=1,7, L=L0=10)

Заводской номер: М5х10.58.019 Количество на модель: 2
М5х10.58.019
2
6

Номер детали на чертеже:

6

Винт с потайной головкой ГОСТ17475-72 (d=6, D=12, H=3, h=1,5, b=1,6, L=25)

Заводской номер: М6х25.56.019 Количество на модель: 2
М6х25.56.019
2
6

Номер детали на чертеже:

6

Винт

Заводской номер: М4х12.56.019 Количество на модель: 6
М4х12.56.019
6
7

Номер детали на чертеже:

7

Гайка

Заводской номер: М10.6.019 Количество на модель: 331
М10.6.019
331
7

Номер детали на чертеже:

7

Гайка шестигранная ГОСТ5915-70 (d=8, S=13, D=14,2, H=6,5)

Заводской номер: М6.8.019 Количество на модель: 397
М6.8.019
397
7

Номер детали на чертеже:

7

Гайка шестигранная ГОСТ5915-70 (d=6, S=10, D=10,9, H=5,0)

Заводской номер: М6.6.019 Количество на модель: 2
М6.6.019
2
7

Номер детали на чертеже:

7

Гайка шестигранная ГОСТ5915-70 (d=5, S=10, D=10,9, H=5,0)

Заводской номер: М5.6.019 Количество на модель: 2
М5.6.019
2
7

Номер детали на чертеже:

7

Гайка

Заводской номер: М20.6.019 Количество на модель: 4
М20.6.019
4
7

Номер детали на чертеже:

7

Гайка ГОСТ 5919-73

Заводской номер: М16.6.019 Количество на модель: 22
М16.6.019
22
7

Номер детали на чертеже:

7

Гайка ГОСТ 5915-70

Заводской номер: М12.6.019 Количество на модель: 171
М12.6.019
171
8

Номер детали на чертеже:

8

Гайка

Заводской номер: М24.6.019 Количество на модель: 6
М24.6.019
6
8

Номер детали на чертеже:

8

Гайка шестигранная низкая ГОСТ5916-70 (d=4, S=7, D=7,7, H=2,5)

Заводской номер: М4.6.019 Количество на модель: 6
М4.6.019
6
