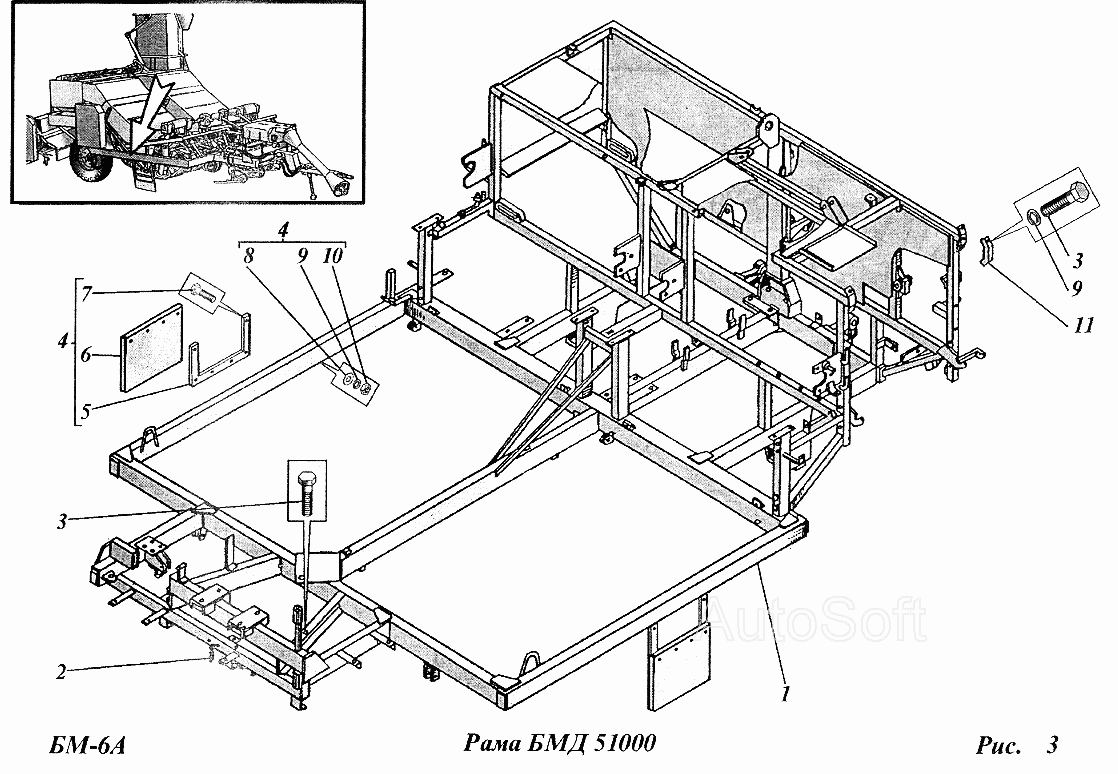

Рама (БМД5100) БМ-6А (2005). Каталог 2005г.

Машина ботвоуборочная БМ-6А БМ-6А (2005) Прицеп (БМД20.020) БМ-6А (2005)

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана
1
2
3
4
5
6
7
8
9
10
11

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Рама

Заводской номер: БМД51000 Количество на модель: 1
БМД51000
1
2

Номер детали на чертеже:

2

Цепь 14 звеньев

Заводской номер: 4-4х28 Количество на модель: 1
4-4х28
1
3

Номер детали на чертеже:

3

Болт

Заводской номер: М8х20.50.019 Количество на модель: 2
М8х20.50.019
2
4

Номер детали на чертеже:

4

Щиток

Заводской номер: БМД81020 Количество на модель: 2
БМД81020
2
5

Номер детали на чертеже:

5

Рамка

Заводской номер: БМД81030 Количество на модель: 2
БМД81030
2
6

Номер детали на чертеже:

6

Фартук

Заводской номер: БМД81001 Количество на модель: 2
БМД81001
2
7

Номер детали на чертеже:

7

Болт

Заводской номер: М8х25.58.019 Количество на модель: 6
М8х25.58.019
6
8

Номер детали на чертеже:

8

Шайба

Заводской номер: 8.02.019 Количество на модель: 6
8.02.019
6
9

Номер детали на чертеже:

9

Шайба

Заводской номер: 8.65Г.05 Количество на модель: 6
8.65Г.05
6
10

Номер детали на чертеже:

10

Гайка

Заводской номер: М8.6.019 Количество на модель: 6
М8.6.019
6
11

Номер детали на чертеже:

11

Амортизатор

Заводской номер: БМД51001 Количество на модель: 2
БМД51001
2
