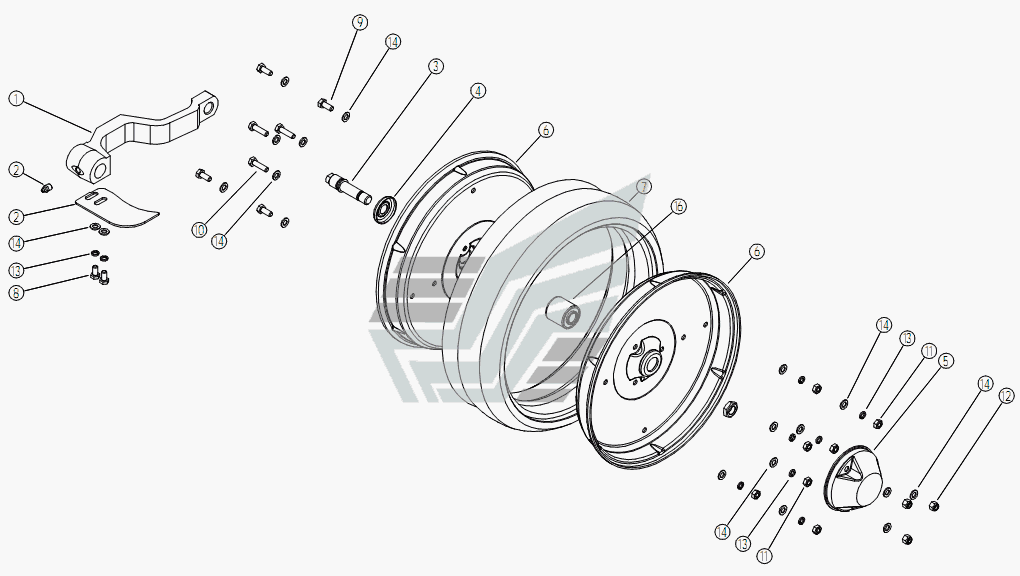

Колесо опорное правое ТC-М-8000А. Каталог 2011г.

СН-8.15.03.00.000 Механизм опорных колес ТC-М-8000А СН-8.15.04.00.000 Параллелограмм ТC-М-8000А

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение

Номер детали на чертеже:

Колесо опорное левое

Заводской номер: СН-8.15.03.20.000 Количество на модель:
СН-8.15.03.20.000
1

Номер детали на чертеже:

1

Рычаг левый

Заводской номер: СН-8.15.03.20.103 Количество на модель: 1
СН-8.15.03.20.103
1
1

Номер детали на чертеже:

1

Рычаг правый

Заводской номер: СН-8.15.03.10.107 Количество на модель: 1
СН-8.15.03.10.107
1
2

Номер детали на чертеже:

2

Чистик

Заводской номер: СН-8.15.03.10.401 Количество на модель: 1
СН-8.15.03.10.401
1
3

Номер детали на чертеже:

3

Ось правая

Заводской номер: СН-8.15.03.10.601 Количество на модель: 1
СН-8.15.03.10.601
1
3

Номер детали на чертеже:

3

Ось левая

Заводской номер: СН-8.15.03.20.601 Количество на модель: 1
СН-8.15.03.20.601
1
4

Номер детали на чертеже:

4

Крышка

Заводской номер: СН-8.15.03.10.405 Количество на модель: 1
СН-8.15.03.10.405
1
5

Номер детали на чертеже:

5

Колпачок

Заводской номер: СН-8.15.03.10.001 Количество на модель: 1
СН-8.15.03.10.001
1
6

Номер детали на чертеже:

6

Диск

Заводской номер: СН-8.15.03.12.401 Количество на модель: 1
СН-8.15.03.12.401
1
7

Номер детали на чертеже:

7

Бандаж

Заводской номер: СН-8.15.03.11.001 Количество на модель: 1
СН-8.15.03.11.001
1
8

Номер детали на чертеже:

8

Болт М8-6gх16.58.019

Заводской номер: Болт М8-6gх16.58.019 Количество на модель: 2
Болт М8-6gх16.58.019
2
9

Номер детали на чертеже:

9

Болт М8-6gх20.58.019

Заводской номер: Болт М8-6gх20.58.019 Количество на модель: 4
Болт М8-6gх20.58.019
4
10

Номер детали на чертеже:

10

Болт М8-6gх30.58.019

Заводской номер: Болт М8-6gх30.58.019 Количество на модель: 3
Болт М8-6gх30.58.019
3
11

Номер детали на чертеже:

11

Гайка М8-6H.6.019

Заводской номер: Гайка М8-6H.6.019 Количество на модель: 7
Гайка М8-6H.6.019
7
12

Номер детали на чертеже:

12

Гайка М8-5.019

Заводской номер: Гайка М8-5.019 Количество на модель: 3
Гайка М8-5.019
3
13

Номер детали на чертеже:

13

Шайба 8 65Г.019

Заводской номер: Шайба 8 65Г.019 Количество на модель: 9
Шайба 8 65Г.019
9
14

Номер детали на чертеже:

14

Шайба С 8.02.019

Заводской номер: Шайба С 8.02.019 Количество на модель: 16
Шайба С 8.02.019
16
15

Номер детали на чертеже:

15

Гайка М16х1,5-6H.6.019

Заводской номер: Гайка М16х1,5-6H.6.019 Количество на модель: 1
Гайка М16х1,5-6H.6.019
1
15

Номер детали на чертеже:

15

Гайка левая

Заводской номер: СН-8.05.00.00.602 Количество на модель: 1
СН-8.05.00.00.602
1
16

Номер детали на чертеже:

16

Подшипник 5203KYY2

Заводской номер: 5203KYY2 Количество на модель: 1
5203KYY2
1
17

Номер детали на чертеже:

17

Масленка 1.2.Ц6

Заводской номер: Масленка 1.2.Ц6 Количество на модель: 1
Масленка 1.2.Ц6
1
