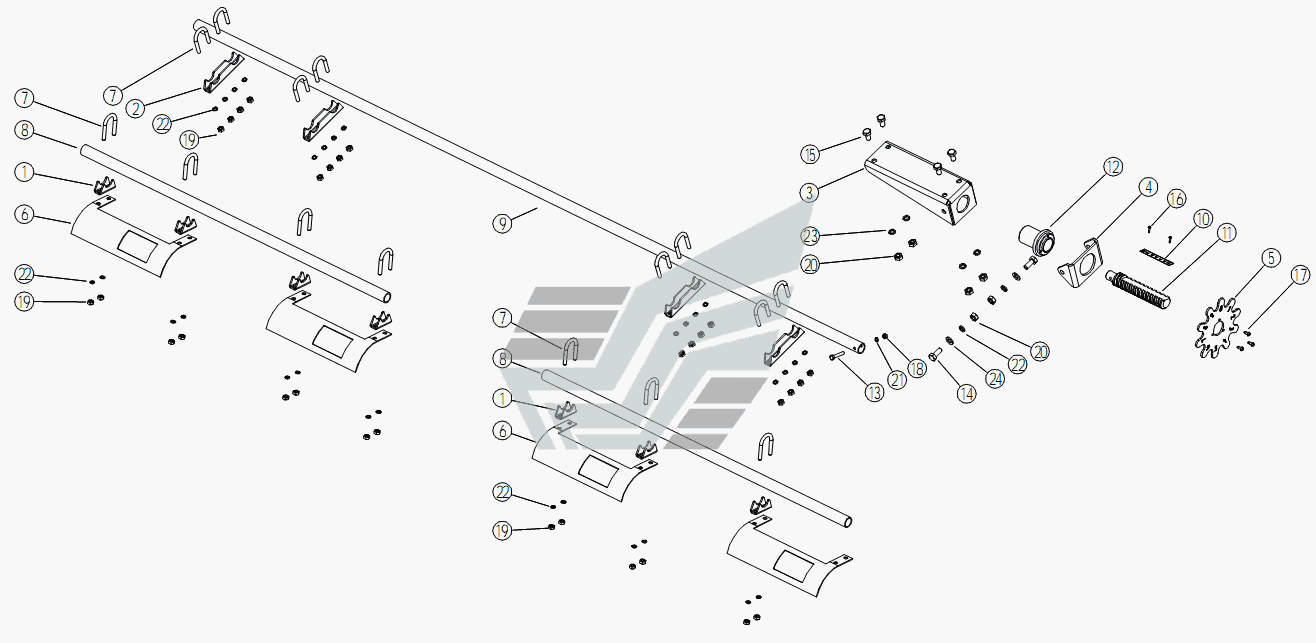

ПЧ-8М.03.00.000 Механизм закрытия заслонок ТС-М-4150А. Каталог 2011г.

СК-8.13.02.00.000 Опора банок ТС-М-4150А СМ-8.13.05.00.000 Привод туков ТС-М-4150А

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение

Номер детали на чертеже:

Механизм закрытия заслонок

Заводской номер: ПУ-8М.03.00.000-01 Количество на модель: 1
ПУ-8М.03.00.000-01
1
1

Номер детали на чертеже:

1

Колодка тяги

Заводской номер: ПУ-8М.03.00.401 Количество на модель: 7
ПУ-8М.03.00.401
7
2

Номер детали на чертеже:

2

Колобка штока

Заводской номер: ПУ-8М.03.00.402 Количество на модель: 4
ПУ-8М.03.00.402
4
3

Номер детали на чертеже:

3

Кронштейн

Заводской номер: ПУ-8М.03.00.403 Количество на модель: 1
ПУ-8М.03.00.403
1
4

Номер детали на чертеже:

4

Фиксатор Втулки

Заводской номер: ПУ-8М.03.00.404 Количество на модель: 1
ПУ-8М.03.00.404
1
5

Номер детали на чертеже:

5

Штурвал

Заводской номер: ПУ-8М.03.00.405 Количество на модель: 1
ПУ-8М.03.00.405
1
6

Номер детали на чертеже:

6

Заслонка

Заводской номер: ПУ-8М.03.00.406 Количество на модель: 4
ПУ-8М.03.00.406
4
7

Номер детали на чертеже:

7

Хомут

Заводской номер: ПУ-8М.03.00.601 Количество на модель: 15
ПУ-8М.03.00.601
15
8

Номер детали на чертеже:

8

Тяга заслонок

Заводской номер: ПУ-8М.03.00.801 Количество на модель: 1
ПУ-8М.03.00.801
1
9

Номер детали на чертеже:

9

Шток

Заводской номер: ПУ-8М.03.00.802 Количество на модель: 1
ПУ-8М.03.00.802
1
10

Номер детали на чертеже:

10

Табличка

Заводской номер: ПУ-8М.03.00.001 Количество на модель: 1
ПУ-8М.03.00.001
1
11

Номер детали на чертеже:

11

Винт

Заводской номер: ПУ-8М.03.00.002 Количество на модель: 1
ПУ-8М.03.00.002
1
12

Номер детали на чертеже:

12

Втулка резьбовая

Заводской номер: ПЧ-8М.03.00.003 Количество на модель: 1
ПЧ-8М.03.00.003
1
13

Номер детали на чертеже:

13

Болт M5-6gx30.58.019

Заводской номер: Болт M5-6gx30.58.019 Количество на модель: 1
Болт M5-6gx30.58.019
1
14

Номер детали на чертеже:

14

Болт M8-6gx16.58.019

Заводской номер: Болт M8-6gx16.58.019 Количество на модель: 4
Болт M8-6gx16.58.019
4
15

Номер детали на чертеже:

15

Болт M8-6gx20.58.019

Заводской номер: Болт M8-6gx20.58.019 Количество на модель: 2
Болт M8-6gx20.58.019
2
16

Номер детали на чертеже:

16

Винт 2.5x10.01.019

Заводской номер: Винт 2.5x10.01.019 Количество на модель: 2
Винт 2.5x10.01.019
2
17

Номер детали на чертеже:

17

Винт 4x10.01.019

Заводской номер: Винт 4x10.01.019 Количество на модель: 4
Винт 4x10.01.019
4
18

Номер детали на чертеже:

18

Гайка М5-6Н.6.019

Заводской номер: Гайка М5-6Н.6.019 Количество на модель: 1
Гайка М5-6Н.6.019
1
19

Номер детали на чертеже:

19

Гайка М6-6Н.6.019

Заводской номер: Гайка М6-6Н.6.019 Количество на модель: 30
Гайка М6-6Н.6.019
30
20

Номер детали на чертеже:

20

Гайка М8-6Н.6.019

Заводской номер: Гайка М8-6Н.6.019 Количество на модель: 6
Гайка М8-6Н.6.019
6
21

Номер детали на чертеже:

21

Шайба 5 65Г.019

Заводской номер: Шайба 5 65Г.019 Количество на модель: 1
Шайба 5 65Г.019
1
22

Номер детали на чертеже:

22

Шайба 6 65Г.019

Заводской номер: Шайба 6 65Г.019 Количество на модель: 30
Шайба 6 65Г.019
30
23

Номер детали на чертеже:

23

Шайба 8 65Г.019

Заводской номер: Шайба 8 65Г.019 Количество на модель: 6
Шайба 8 65Г.019
6
24

Номер детали на чертеже:

24

Шайба С 8.02.019

Заводской номер: Шайба С 8.02.019 Количество на модель: 2
Шайба С 8.02.019
2
