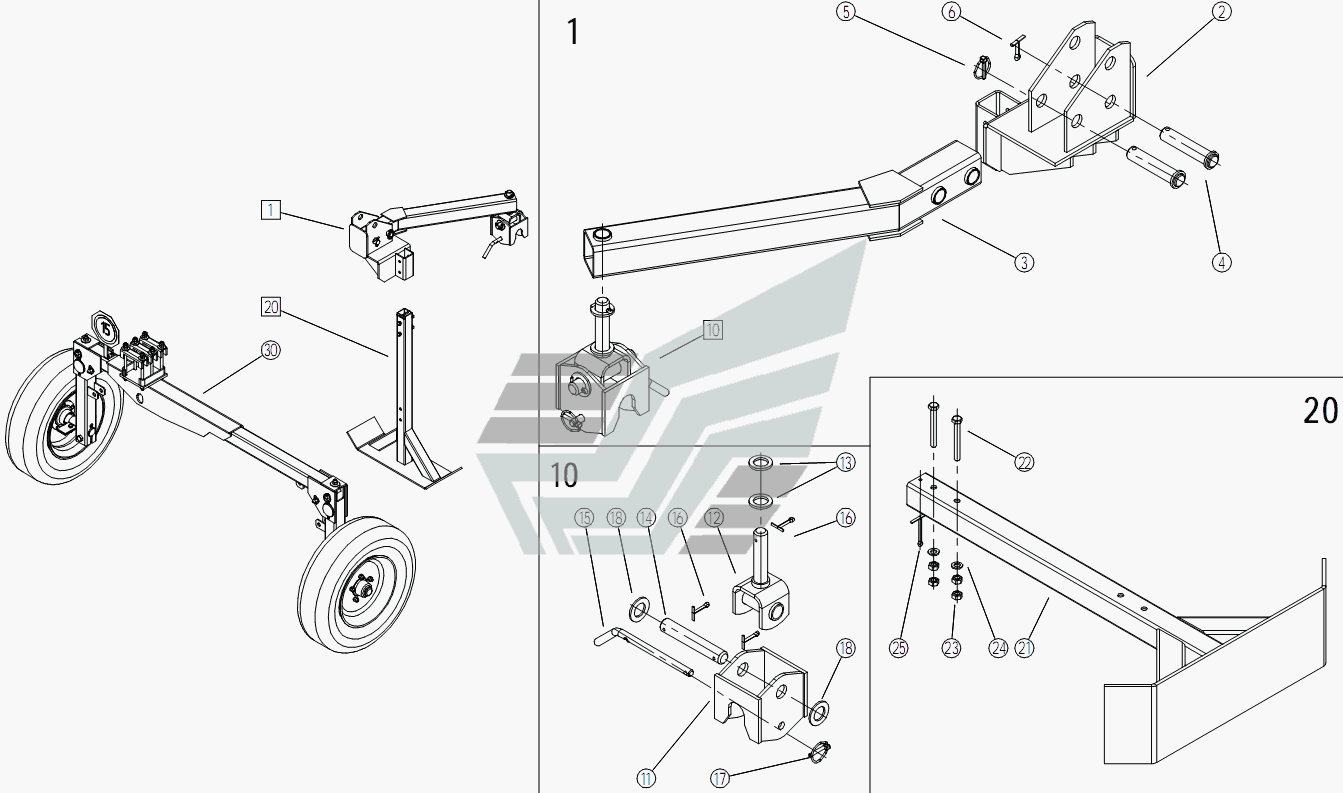

СМ-8.12.00.00.000 Устройство транспортировки ТС-М-4150А. Каталог 2011г.

К-8.57.00.00.000-01 Маркер правый ТС-М-4150А СМ-8.12.01.00.000 Ход транспортный ТС-М-4150А

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Дышло

Заводской номер: СН-8.12.02.00.000 А Количество на модель: 1
СН-8.12.02.00.000 А
1
2

Номер детали на чертеже:

2

Кронштейн

Заводской номер: СН-8.12.02.50.000 А Количество на модель: 1
СН-8.12.02.50.000 А
1
3

Номер детали на чертеже:

3

Тяга

Заводской номер: СТП-12.12.40.000 Количество на модель: 1
СТП-12.12.40.000
1
4

Номер детали на чертеже:

4

Ось

Заводской номер: СТП-12.12.60.000 Количество на модель: 2
СТП-12.12.60.000
2
5

Номер детали на чертеже:

5

Фиксатор пружинный ф7,5х43

Заводской номер: Фиксатор пружинный ф7,5х43 Количество на модель: 1
Фиксатор пружинный ф7,5х43
1
6

Номер детали на чертеже:

6

Шплинт 8x50.019

Заводской номер: Шплинт 8x50.019 Количество на модель: 1
Шплинт 8x50.019
1
10

Номер детали на чертеже:

10

Шарнир

Заводской номер: СТП -12.12.10.000 Количество на модель: 1
СТП -12.12.10.000
1
11

Номер детали на чертеже:

11

Корпус

Заводской номер: СТП-12.12.20.000 Количество на модель: 1
СТП-12.12.20.000
1
12

Номер детали на чертеже:

12

Коромысло

Заводской номер: СТП-12.12.30.000 Количество на модель: 1
СТП-12.12.30.000
1
13

Номер детали на чертеже:

13

Шайба

Заводской номер: СТП-12.12.10.601 Количество на модель: 2
СТП-12.12.10.601
2
14

Номер детали на чертеже:

14

Палец

Заводской номер: СТП-12.12.10.602 Количество на модель: 1
СТП-12.12.10.602
1
15

Номер детали на чертеже:

15

Палец

Заводской номер: СТП-12.12.10.603 Количество на модель: 1
СТП-12.12.10.603
1
16

Номер детали на чертеже:

16

Шплинт 6.3x50.019

Заводской номер: Шплинт 6.3x50.019 Количество на модель: 3
Шплинт 6.3x50.019
3
18

Номер детали на чертеже:

18

Шайба С 30.02.019

Заводской номер: Шайба С 30.02.019 Количество на модель: 2
Шайба С 30.02.019
2
20

Номер детали на чертеже:

20

Опора

Заводской номер: СН-8.12.05.00.000 Количество на модель: 1
СН-8.12.05.00.000
1
21

Номер детали на чертеже:

21

Опора

Заводской номер: СН-8.12.05.02.000 Количество на модель: 1
СН-8.12.05.02.000
1
22

Номер детали на чертеже:

22

Болт M12-6gx100.58.019

Заводской номер: Болт M12-6gx100.58.019 Количество на модель: 2
Болт M12-6gx100.58.019
2
23

Номер детали на чертеже:

23

Гайка М12-6Н.6.019

Заводской номер: Гайка М12-6Н.6.019 Количество на модель: 4
Гайка М12-6Н.6.019
4
24

Номер детали на чертеже:

24

Шайба С 12.02.019

Заводской номер: Шайба С 12.02.019 Количество на модель: 2
Шайба С 12.02.019
2
25

Номер детали на чертеже:

25

Шплинт 6.3x90.019

Заводской номер: Шплинт 6.3x90.019 Количество на модель: 1
Шплинт 6.3x90.019
1
30

Номер детали на чертеже:

30

Ход транспортный

Заводской номер: СН-8.12.01.00.000 Количество на модель: 1
СН-8.12.01.00.000
1
К-8.57.00.00.000-01 Маркер правый ТС-М-4150А СМ-8.12.01.00.000 Ход транспортный ТС-М-4150А
