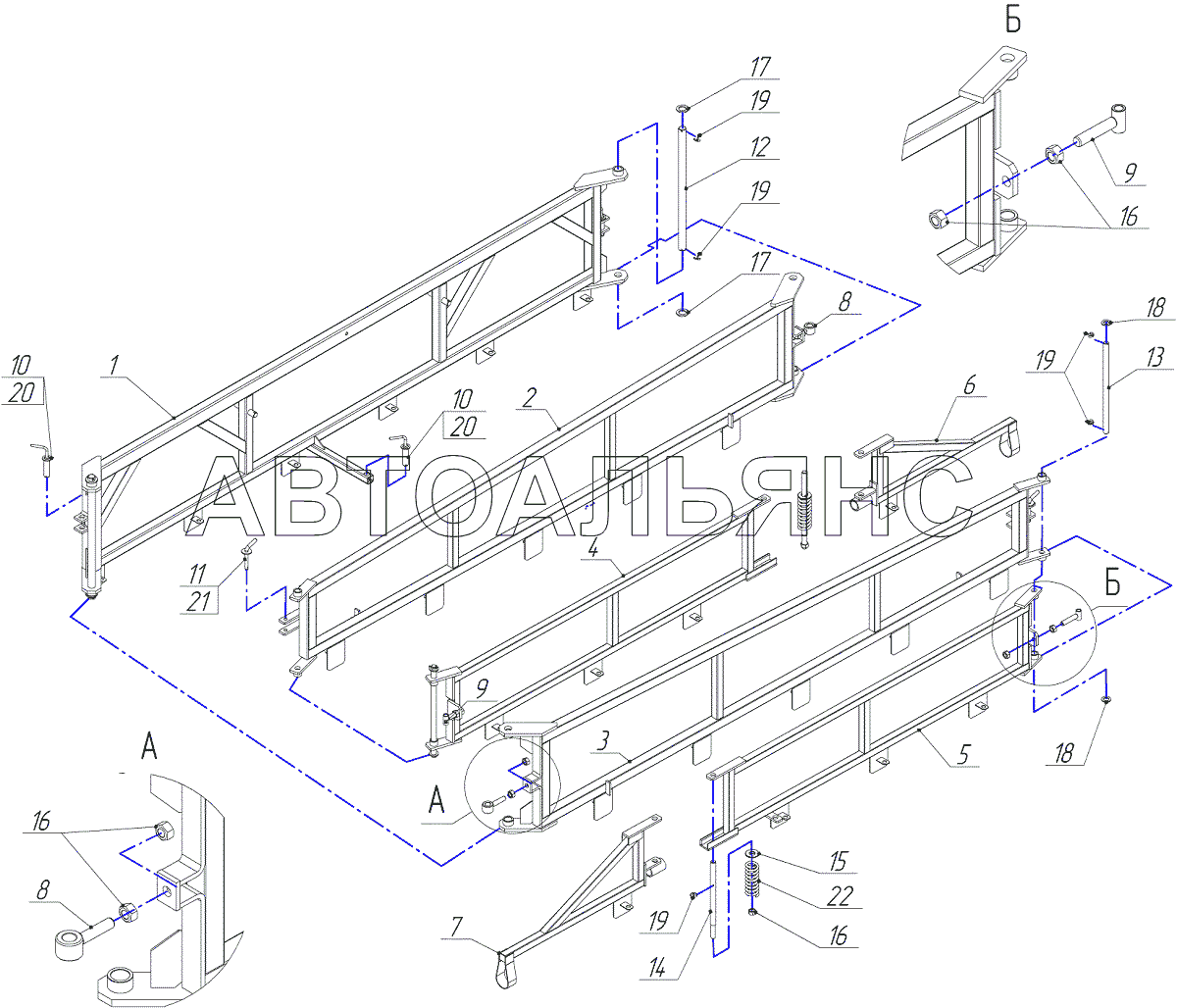

Штанга ИЯПБ 64.20.00.000 ОН-600-12Р. Каталог 2014г.

Опрыскиватель ОН 600-12Р ОН-600-12Р Механизм подъёма штанги ОН-600-12Р

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Секция центральная

Заводской номер: ИЯПБ.64.20.10.000 Количество на модель: 1
ИЯПБ.64.20.10.000
1
2

Номер детали на чертеже:

2

Секция промежуточная правая

Заводской номер: ИЯПБ.64.20.20.000 Количество на модель: 1
ИЯПБ.64.20.20.000
1
3

Номер детали на чертеже:

3

Секция промежуточная

Заводской номер: ИЯПБ.64.20.20.000-01 Количество на модель: 1
ИЯПБ.64.20.20.000-01
1
4

Номер детали на чертеже:

4

Секция крайняя правая

Заводской номер: ИЯПБ.64.20.30.000 Количество на модель: 1
ИЯПБ.64.20.30.000
1
5

Номер детали на чертеже:

5

Секция крайняя

Заводской номер: ИЯПБ.64.20.30.000-01 Количество на модель: 1
ИЯПБ.64.20.30.000-01
1
6

Номер детали на чертеже:

6

Концевик правый

Заводской номер: ИЯПБ.64.20.40.000 Количество на модель: 1
ИЯПБ.64.20.40.000
1
7

Номер детали на чертеже:

7

Концевик

Заводской номер: ИЯПБ.64.20.40.000-01 Количество на модель: 1
ИЯПБ.64.20.40.000-01
1
8

Номер детали на чертеже:

8

Петля

Заводской номер: ИЯПБ.64.20.50.000 Количество на модель: 2
ИЯПБ.64.20.50.000
2
9

Номер детали на чертеже:

9

Петля

Заводской номер: ИЯПБ.64.20.60.000 Количество на модель: 2
ИЯПБ.64.20.60.000
2
10

Номер детали на чертеже:

10

Палец

Заводской номер: ИЯПБ.64.20.70.000 Количество на модель: 3
ИЯПБ.64.20.70.000
3
11

Номер детали на чертеже:

11

Палец

Заводской номер: ИЯПБ.64.20.80.000 Количество на модель: 2
ИЯПБ.64.20.80.000
2
12

Номер детали на чертеже:

12

Палец

Заводской номер: ИЯПБ.64.20.00.001 Количество на модель: 2
ИЯПБ.64.20.00.001
2
13

Номер детали на чертеже:

13

Палец

Заводской номер: ИЯПБ.64.20.00.002 Количество на модель: 2
ИЯПБ.64.20.00.002
2
14

Номер детали на чертеже:

14

Ось

Заводской номер: ИЯПБ.64.20.00.003 Количество на модель: 2
ИЯПБ.64.20.00.003
2
15

Номер детали на чертеже:

15

Шайба

Заводской номер: ИЯПБ.64.20.00.004 Количество на модель: 2
ИЯПБ.64.20.00.004
2
16

Номер детали на чертеже:

16

Гайка

Заводской номер: М16 Количество на модель: 10
М16
10
17

Номер детали на чертеже:

17

Шайба

Заводской номер: А27 Количество на модель: 4
А27
4
18

Номер детали на чертеже:

18

Шайба

Заводской номер: А20 Количество на модель: 4
А20
4
19

Номер детали на чертеже:

19

Шплинт

Заводской номер: 5 х 40 Количество на модель: 10
5 х 40
10
20

Номер детали на чертеже:

20

Шплинт пружинный

Заводской номер: 4 Количество на модель: 3
4
3
21

Номер детали на чертеже:

21

Шплинт пружинный

Заводской номер: 3,2 Количество на модель: 2
3,2
2
22

Номер детали на чертеже:

22

Пружина

Заводской номер: ИЯПБ.64.20.00.005 Количество на модель: 2
ИЯПБ.64.20.00.005
2
