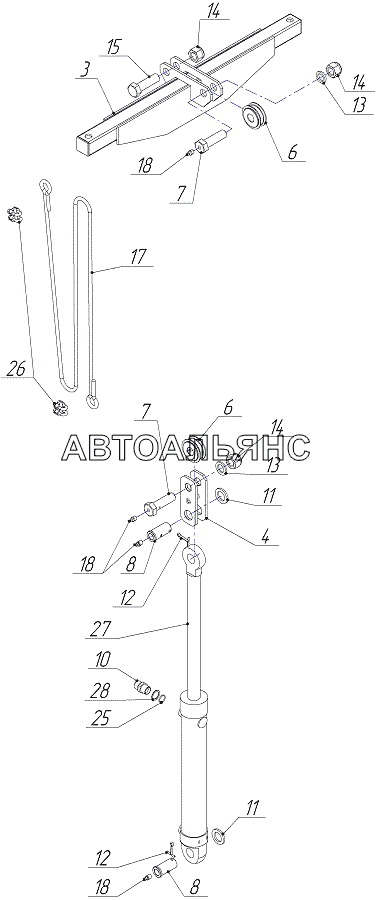

Механизм подъёма штанги ИЯПБ 65.40.00.00 ОН-600-12. Каталог 2014г.

Механизм подъёма штанги ИЯПБ 65.40.00.00 ОН-600-12 Комплект технологического оборудования ИЯПБ.63.80.00.000 ОН-600-12

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Рамка

Заводской номер: ИЯПБ 65.40.10.00 Количество на модель: 1
ИЯПБ 65.40.10.00
1
2

Номер детали на чертеже:

2

Подвеска

Заводской номер: ИЯПБ 65.40.20.000 Количество на модель: 2
ИЯПБ 65.40.20.000
2
3

Номер детали на чертеже:

3

Балка

Заводской номер: ИЯПБ 65.40.30.000 Количество на модель: 1
ИЯПБ 65.40.30.000
1
4

Номер детали на чертеже:

4

Корпус

Заводской номер: ИЯПБ 65.40.40.000 Количество на модель: 1
ИЯПБ 65.40.40.000
1
5

Номер детали на чертеже:

5

Балка

Заводской номер: ИЯПБ 65.40.50.000 Количество на модель: 1
ИЯПБ 65.40.50.000
1
6

Номер детали на чертеже:

6

Блок

Заводской номер: ИЯПБ 65.40.00.001 Количество на модель: 2
ИЯПБ 65.40.00.001
2
7

Номер детали на чертеже:

7

Болт

Заводской номер: ИЯПБ 65.40.00.002 Количество на модель: 2
ИЯПБ 65.40.00.002
2
8

Номер детали на чертеже:

8

Палец

Заводской номер: ИЯПБ 63.40.00.002 Количество на модель: 2
ИЯПБ 63.40.00.002
2
9

Номер детали на чертеже:

9

Накладка

Заводской номер: ИЯПБ 63.40.00.007 Количество на модель: 4
ИЯПБ 63.40.00.007
4
10

Номер детали на чертеже:

10

Штуцер

Заводской номер: ИЯПБ 23.28.00.004 Количество на модель: 1
ИЯПБ 23.28.00.004
1
11

Номер детали на чертеже:

11

Шайба

Заводской номер: 24 Количество на модель: 2
24
2
12

Номер детали на чертеже:

12

Шплинт

Заводской номер: 5 х 36 Количество на модель: 2
5 х 36
2
13

Номер детали на чертеже:

13

Шайба

Заводской номер: 20 Количество на модель: 6
20
6
14

Номер детали на чертеже:

14

Гайка

Заводской номер: М20 Количество на модель: 6
М20
6
15

Номер детали на чертеже:

15

Болт

Заводской номер: М20-6g х 70 Количество на модель: 2
М20-6g х 70
2
16

Номер детали на чертеже:

16

Болт

Заводской номер: М20-6g х 120 Количество на модель: 2
М20-6g х 120
2
17

Номер детали на чертеже:

17

Канат

Заводской номер: Ш 8 Количество на модель: 1
Ш 8
1
18

Номер детали на чертеже:

18

Маслёнка

Заводской номер: М10х1 Количество на модель: 8
М10х1
8
19

Номер детали на чертеже:

19

Болт

Заводской номер: М12-6g x 30 Количество на модель: 16
М12-6g x 30
16
20

Номер детали на чертеже:

20

Шайба

Заводской номер: 12 Количество на модель: 16
12
16
21

Номер детали на чертеже:

21

Гайка

Заводской номер: М12-6Н Количество на модель: 16
М12-6Н
16
22

Номер детали на чертеже:

22

Винт

Заводской номер: А.М5-6g x 14 Количество на модель: 16
А.М5-6g x 14
16
23

Номер детали на чертеже:

23

Шайба

Заводской номер: 5 Количество на модель: 16
5
16
24

Номер детали на чертеже:

24

Гайка

Заводской номер: М5-6Н Количество на модель: 16
М5-6Н
16
26

Номер детали на чертеже:

26

Зажим тросовый дугообразный

Заводской номер: ЗЛК 8 Количество на модель: 4
ЗЛК 8
4
27

Номер детали на чертеже:

27

Гидроцилиндр

Заводской номер: Ц50.25.320.01 Количество на модель: 1
Ц50.25.320.01
1
28

Номер детали на чертеже:

28

Шайба медная

Заводской номер: Ф20 Количество на модель: 1
Ф20
1
Механизм подъёма штанги ИЯПБ 65.40.00.00 ОН-600-12 Комплект технологического оборудования ИЯПБ.63.80.00.000 ОН-600-12
